菱FX2N系列PLC期末试题2含答案VIP专享

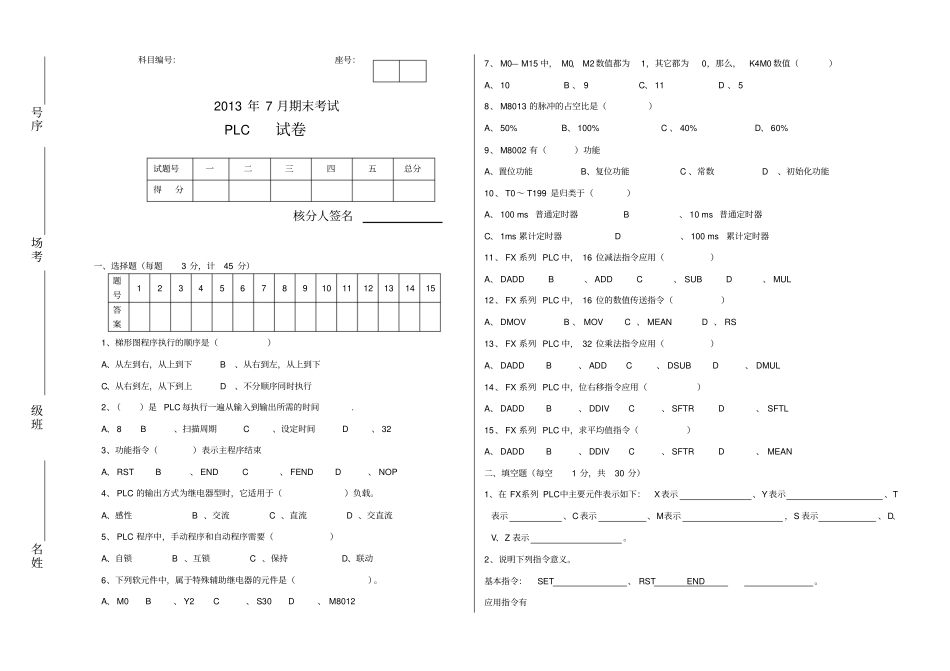

科目编号：座号：2013 年 7 月期末考试 PLC试卷试题号一二三四五总分得分核分人签名一、选择题（每题3 分，计45 分）题号123456789101112131415答案1、梯形图程序执行的顺序是（）A、从左到右，从上到下 B、从右到左，从上到下C、从右到左，从下到上 D、不分顺序同时执行2、（）是 PLC 每执行一遍从输入到输出所需的时间.A、 8 B、扫描周期 C、设定时间 D、 323、功能指令（）表示主程序结束A、 RST B、 END C、 FEND D、 NOP4、 PLC 的输出方式为继电器型时，它适用于（）负载。A、感性 B 、交流 C 、直流 D 、交直流5、 PLC 程序中，手动程序和自动程序需要（）A、自锁 B 、互锁 C 、保持D、联动6、下列软元件中，属于特殊辅助继电器的元件是（）。A、 M0 B、 Y2 C、 S30 D、 M80127、 M0— M15 中， M0， M2数值都为1，其它都为0，那么，K4M0 数值（）A、 10 B 、 9 C、 11 D 、 58、 M8013 的脉冲的占空比是（）A、 50% B、 100% C 、 40% D、 60%9、 M8002 有（）功能A、置位功能B、复位功能 C 、常数 D、初始化功能10 、 T0～ T199 是归类于（）A、 100 ms 普通定时器 B、 10 ms 普通定时器C、 1ms 累计定时器 D、 100 ms累计定时器11 、 FX 系列 PLC 中， 16 位减法指令应用（）A、 DADD B、 ADD C、 SUB D、 MUL12 、 FX 系列 PLC 中， 16 位的数值传送指令（）A、 DMOV B 、 MOV C 、 MEAN D 、 RS13 、 FX 系列 PLC 中， 32 位乘法指令应用（）A、 DADD B、 ADD C、 DSUB D、 DMUL14 、 FX 系列 PLC 中，位右移指令应用（）A、 DADD B、 DDIV C、 SFTR D、 SFTL15 、 FX 系列 PLC 中，求平均值指令（）A、 DADD B、 DDIV C、 SFTR D、 MEAN 二、填空题（每空1 分，共30 分）1、在 FX系列 PLC中主要元件表示如下：X表示、Y表示、T表示、C表示、M表示，S 表示、D、V、Z 表示。2、说明下列指令意义。基本指令：SET 、 RST END 。应用指令有姓名班级考场序号程序流程指令： CJ 、 CALL 、 EI 、 DI 。传送与比较指令： CMP 、 ZCP 、 MOV 、四则运算指令： ADD 、 SUB 、循环移位指令： ROL 、 SFTR 、3、PLC 的输入 / 输出继电器采用进制进行编号，其它所有软元件均采用进制进行编号。4、功能指令可处理位和位的数据。5、PLC 以晶...
