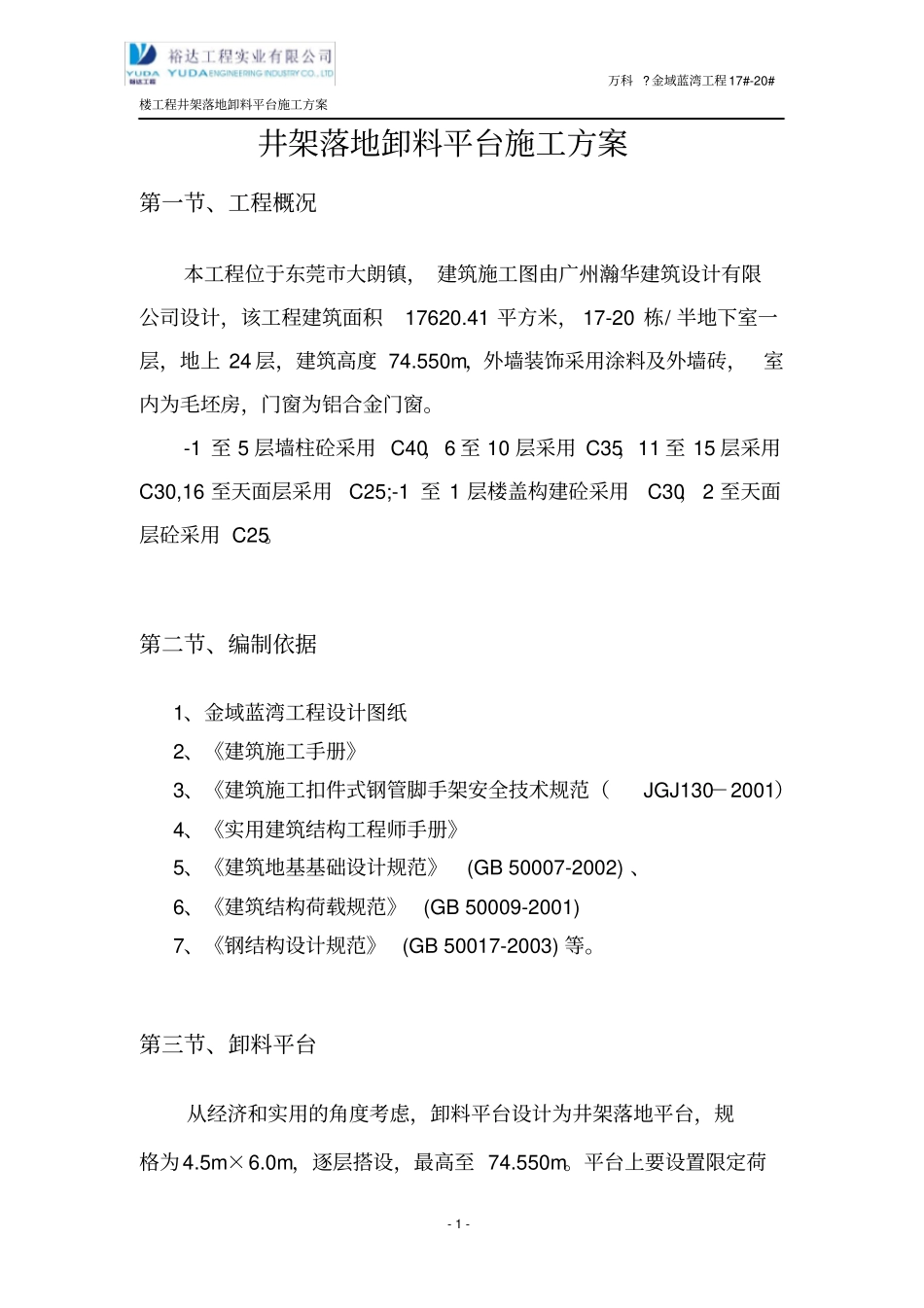

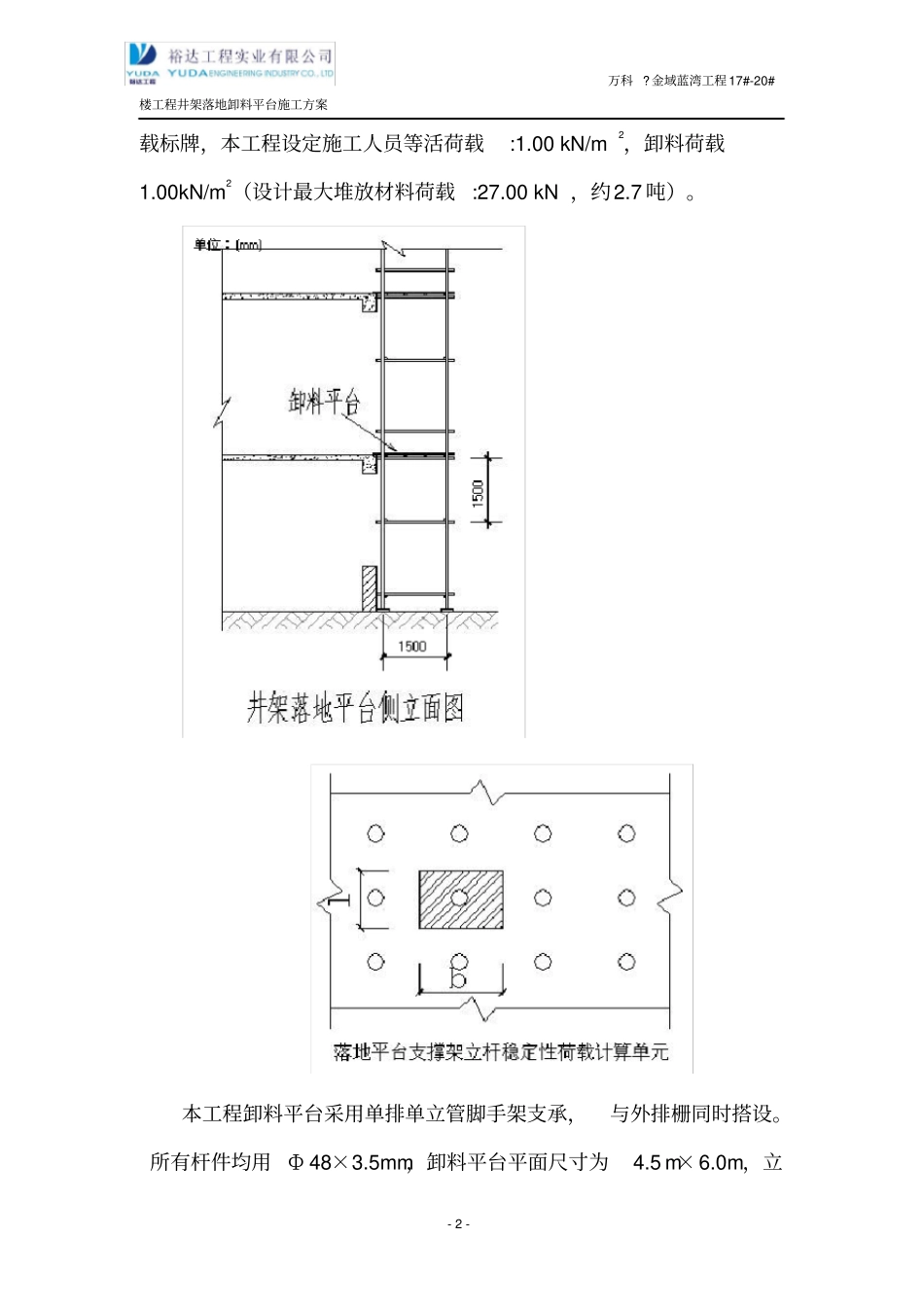

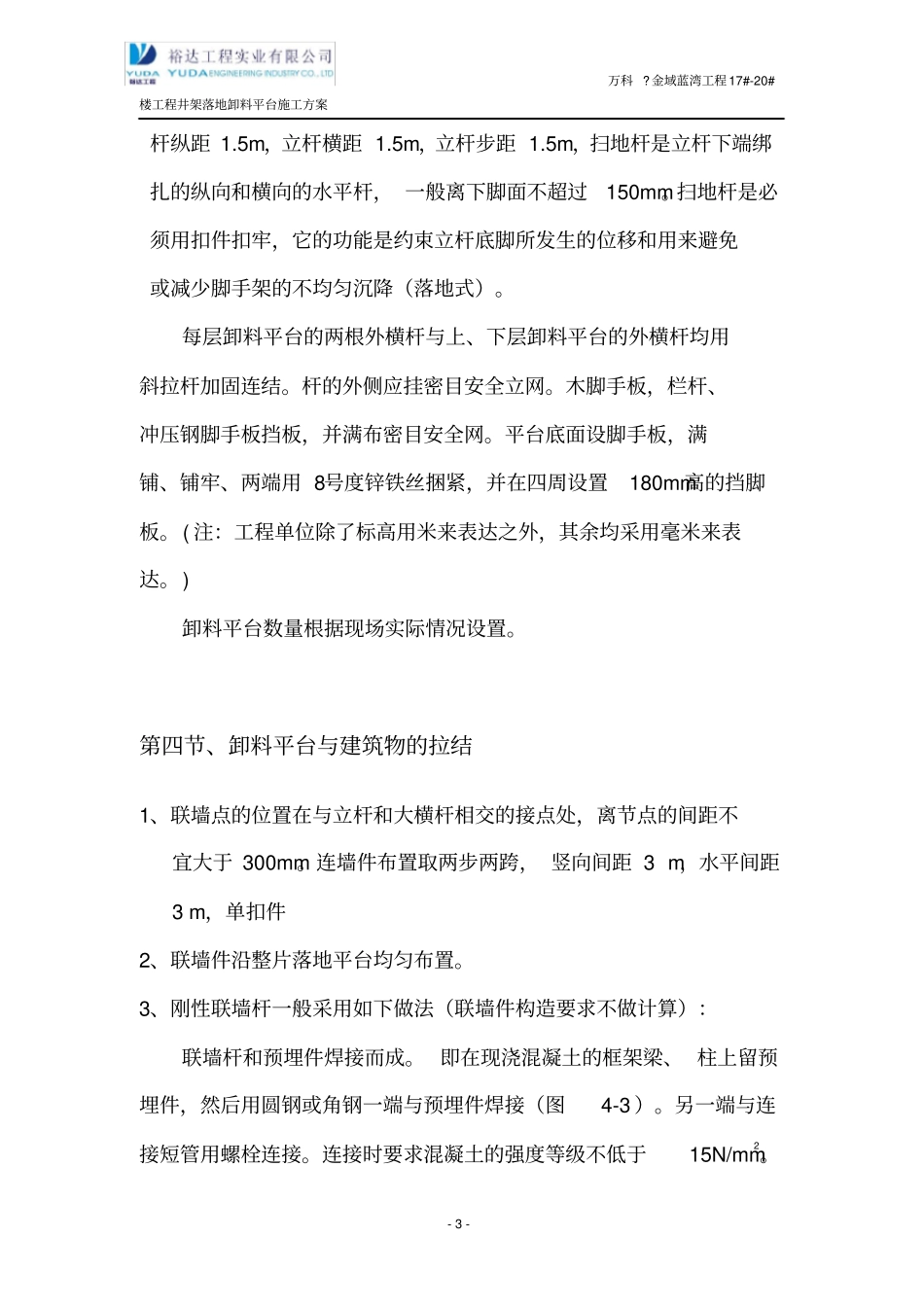

万科 ?金域蓝湾工程 17#-20#楼工程井架落地卸料平台施工方案- 1 - 井架落地卸料平台施工方案第一节、工程概况本工程位于东莞市大朗镇， 建筑施工图由广州瀚华建筑设计有限公司设计，该工程建筑面积17620.41 平方米， 17-20 栋/ 半地下室一层，地上 24 层，建筑高度 74.550m，外墙装饰采用涂料及外墙砖，室内为毛坯房，门窗为铝合金门窗。-1 至 5 层墙柱砼采用 C40，6 至 10 层采用 C35，11 至 15 层采用C30,16 至天面层采用C25;-1 至 1 层楼盖构建砼采用C30，2 至天面层砼采用 C25。第二节、编制依据1、金域蓝湾工程设计图纸2、《建筑施工手册》3、《建筑施工扣件式钢管脚手架安全技术规范（JGJ130－2001）4、《实用建筑结构工程师手册》5、《建筑地基基础设计规范》(GB 50007-2002) 、6、《建筑结构荷载规范》(GB 50009-2001) 7、《钢结构设计规范》 (GB 50017-2003) 等。第三节、卸料平台从经济和实用的角度考虑，卸料平台设计为井架落地平台，规格为4.5m×6.0m，逐层搭设，最高至 74.550m。平台上要设置限定荷万科 ?金域蓝湾工程 17#-20#楼工程井架落地卸料平台施工方案- 2 - 载标牌，本工程设定施工人员等活荷载:1.00 kN/m2，卸料荷载1.00kN/m2（设计最大堆放材料荷载:27.00 kN ，约2.7 吨）。本工程卸料平台采用单排单立管脚手架支承，与外排栅同时搭设。所有杆件均用Ф 48×3.5mm，卸料平台平面尺寸为4.5 m×6.0m，立万科 ?金域蓝湾工程 17#-20#楼工程井架落地卸料平台施工方案- 3 - 杆纵距 1.5m，立杆横距 1.5m，立杆步距 1.5m，扫地杆是立杆下端绑扎的纵向和横向的水平杆， 一般离下脚面不超过150mm。扫地杆是必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的不均匀沉降（落地式）。每层卸料平台的两根外横杆与上、下层卸料平台的外横杆均用斜拉杆加固连结。杆的外侧应挂密目安全立网。木脚手板，栏杆、冲压钢脚手板挡板，并满布密目安全网。平台底面设脚手板，满铺、铺牢、两端用 8号度锌铁丝捆紧，并在四周设置180mm高的挡脚板。( 注：工程单位除了标高用米来表达之外，其余均采用毫米来表达。) 卸料平台数量根据现场实际情况设置。第四节、卸料平台与建筑物的拉结1、联墙点的位置在与立杆和大横杆相交的接点处，离节点的间距不宜大于 300mm。连墙件布置取两步两跨， 竖向间距 3 m，水平间距3 m，单扣件2、联墙件沿整片落地平台均匀布置...
