蒙工测绘程序部分功能使用说明VIP专享

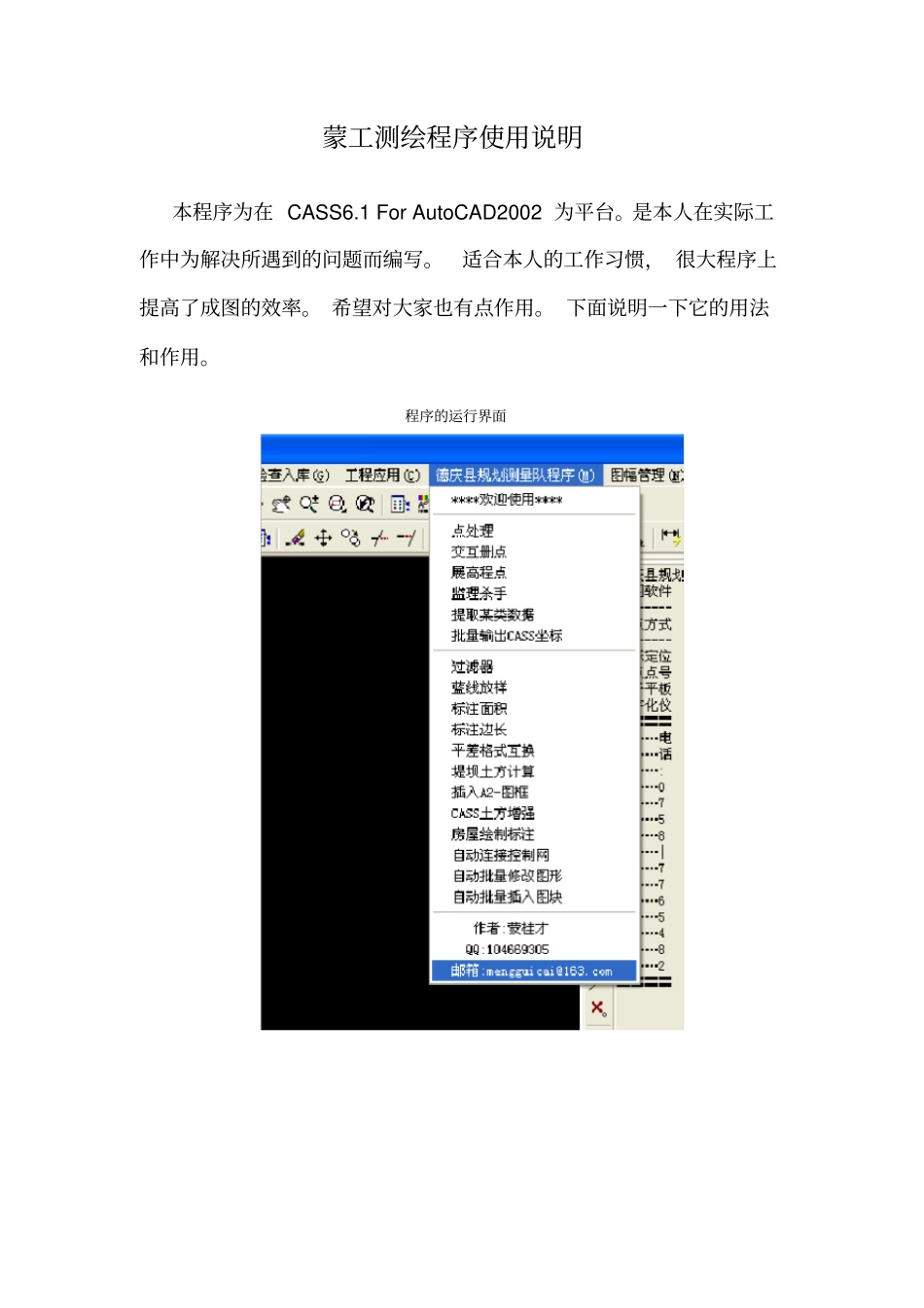

蒙工测绘程序使用说明本程序为在 CASS6.1 For AutoCAD2002 为平台。是本人在实际工作中为解决所遇到的问题而编写。适合本人的工作习惯， 很大程序上提高了成图的效率。 希望对大家也有点作用。 下面说明一下它的用法和作用。程序的运行界面1.程序的加载：把 acad.dvb 这个文件复制到AutoCAD2002的安装目录下，复制A2-.dwg 到 CASS60安装目录下的BLOCKS 文件夹。 然后运行 CASS6.1，在命令行中运行命令：menu,加载菜单文件： ACAD.MNS ，就可以使用了。2.点处理1.删除重复点 ：删除 CASS 数据文件里面的重复点。在数据处理时，难免会存在很多的相同的点，这个功能可以去除文件里（点名，编码，Y， X， H）完全相同的点。这个功能可以在组建三角网时省略CASS 检查重复点时的超慢速度。2.删除指定范围内的点：在 CAD 内以封闭的多段线画出指定范围的，用此功能可以删除该范围内的点。 （只删除“ ZDH ”层的点）。3.删除指定范围外的点：在 CAD 内以封闭的多段线画出指定范围的，用此功能可以删除该范围外的点。 （只删除“ ZDH ”层的点）。以上两个功能一般配合 “批量输出CASS 坐标”使用，可以达到取得某个范围内的CASS坐标的目的。4.代码小写变大写：我现在测图是用编码法，没用草图。这个功能可以把编码由小写变为大写，是为了好看。5.自动分类数据 ：编码成图时，由于各种编码的点太多，成图不方便，故展点时可以把同一种编码的点先展出来成图，这样就可以快速清晰的把同一种地物绘出。这个功能可以自动寻找数据文件的编码，并把同一类的数据以该编码为文件名的文件输出。6.点数统计： 查看 CASS 文件的点数。3.交互删点生成等高线时， 在时会出现一些突变非常大的点，一般这些点在生成三角网时是不合理的，所以要把这些点在数据中去除。这个功能可以在生成等线后，在CAD 中交互去除这些突变点，然后再重新生成等高线，从而可以使生成的等高线更加合理。4.展高程点以点和文字分离的方式展高程点。5.监理杀手在地形、管线等测量中，监理一般要我们测绘单位提供重复测点检查，并以此计算平面中误差和高程中误差。有时由于时间紧迫，可能没时间再出去采集重复点。此工具专为解决此问题而设计。 用该工具可以按照规定的中误差，以测绘的原数据文件以随机形式生成新的文件。到应用这两个文件计算中误差时，该值就是我们设定的生成新文件时的值。（不到不得已的时候请不要用，大家要注意保证工程质量哦）6....
