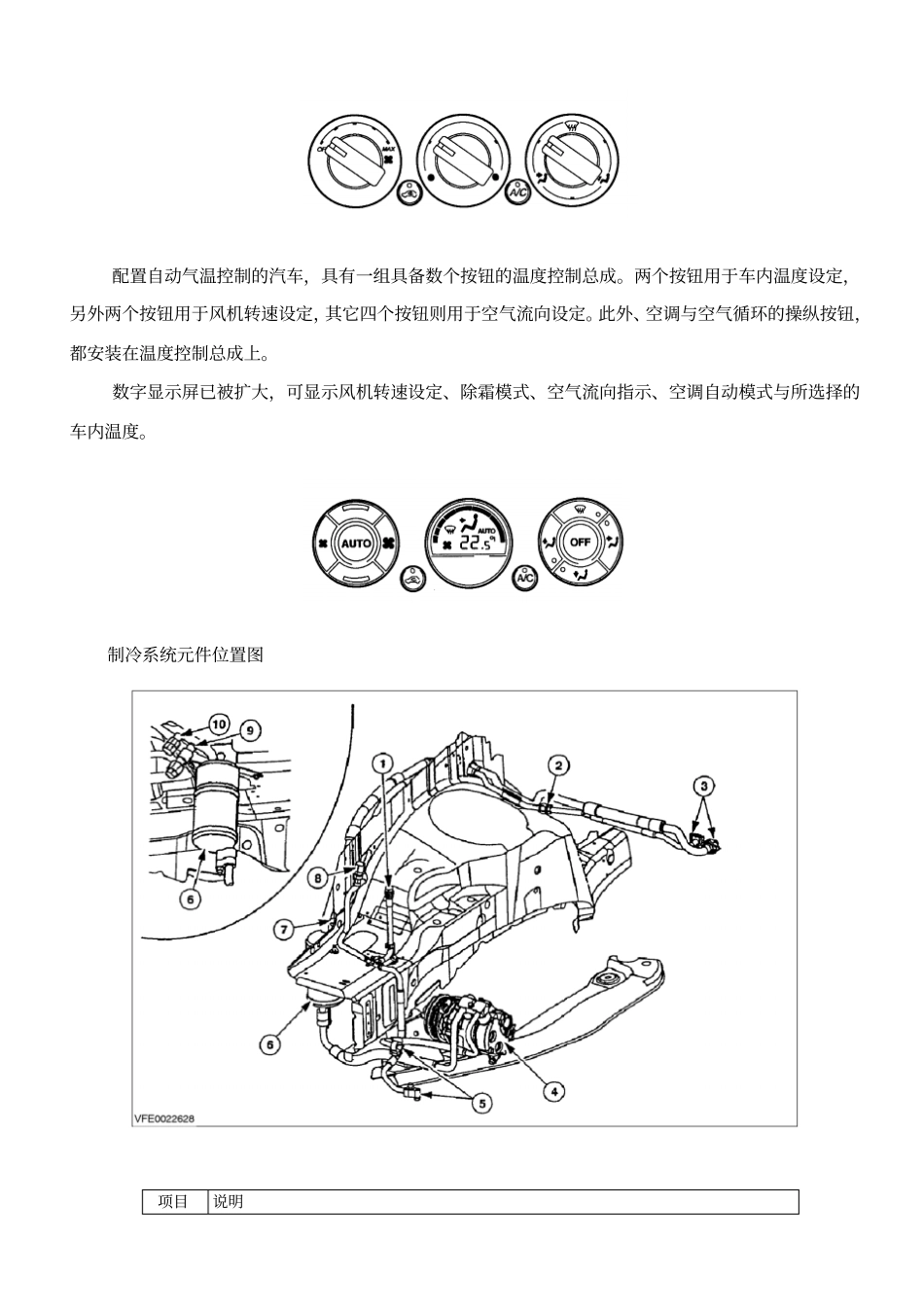

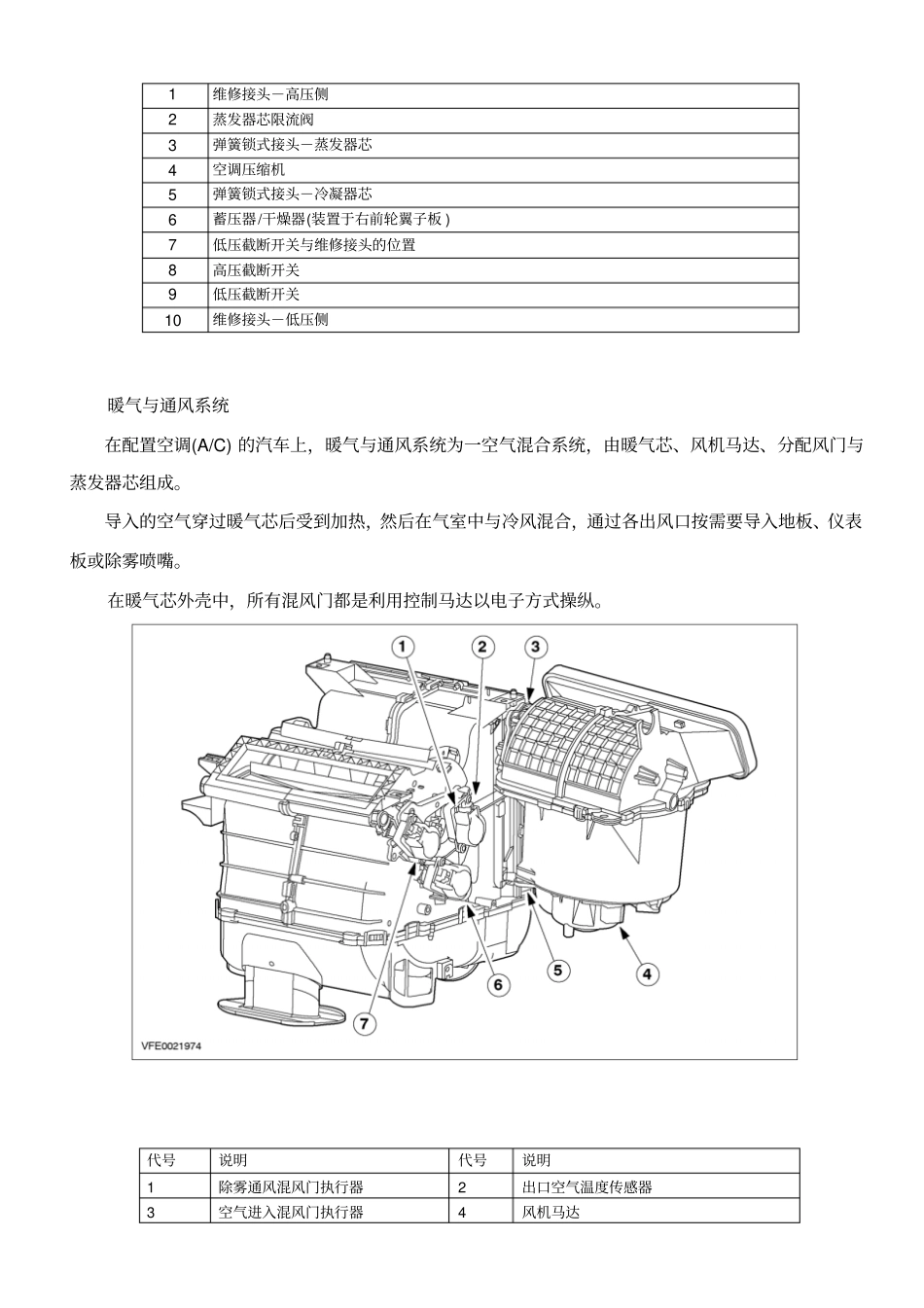

第七章空调系统第一节蒙迪欧空调系统检修一、概述蒙迪欧车型上采用了手动与电子自动温度控制(EATC)空调,其特点为:空气分配风门由步进马达控制。EATC 完全控制空气分布,能快速地达到并保持顾客所选择的温度。具备 EATC的自动空调是以手动空调为基础,并在下列组件上有所差异:- 控制单元- 车内温度传感器- 光照传感器- 无碳刷风机马达EATC 自动空调配置有一组带一体式电子控制、无碳刷风机马达。空调(A/C) 采用固定式节流孔管。配置柴油发动机的汽车采用斜盘式压缩机,其它则为涡旋式压缩机。各种型式的空调中,维修接头的位置均相同。干燥器/蓄压器、空调循环开关与低压维修接头等,都位于右前轮翼子板内。注意:制冷剂的充加量标示于发动机舱的卷标上。配置手动气温控制的汽车,具有一组具备三组旋钮的温度控制总成。其温度风门的位置、除雾通气喷嘴与空气分配风门等,都由结合于控制单元的控制模块所掌控,并且利用控制马达以电子方式进行操纵。空气循环阀门由一组作动开关控制,并利用控制马达以电子方式进行操纵。此外、空调与空气循环的操纵按钮,都安装在温度控制总成上。配置自动气温控制的汽车,具有一组具备数个按钮的温度控制总成。两个按钮用于车内温度设定,另外两个按钮用于风机转速设定,其它四个按钮则用于空气流向设定。此外、空调与空气循环的操纵按钮,都安装在温度控制总成上。数字显示屏已被扩大,可显示风机转速设定、除霜模式、空气流向指示、空调自动模式与所选择的车内温度。制冷系统元件位置图项目说明1 维修接头-高压侧2 蒸发器芯限流阀3 弹簧锁式接头-蒸发器芯4 空调压缩机5 弹簧锁式接头-冷凝器芯6 蓄压器/干燥器(装置于右前轮翼子板 ) 7 低压截断开关与维修接头的位置8 高压截断开关9 低压截断开关10 维修接头-低压侧暖气与通风系统在配置空调(A/C) 的汽车上,暖气与通风系统为一空气混合系统,由暖气芯、风机马达、分配风门与蒸发器芯组成。导入的空气穿过暖气芯后受到加热,然后在气室中与冷风混合,通过各出风口按需要导入地板、仪表板或除雾喷嘴。在暖气芯外壳中,所有混风门都是利用控制马达以电子方式操纵。代号说明代号说明1 除雾通风混风门执行器2 出口空气温度传感器3 空气进入混风门执行器4 风机马达5 风机马达电阻器6 温度混风门执行器7 中央通风/脚部通风混风门执行器8 二、诊断与测试对于装备有电子自动温度控制空调系统的汽车,空调系统将有自检功能:点火开关位...
