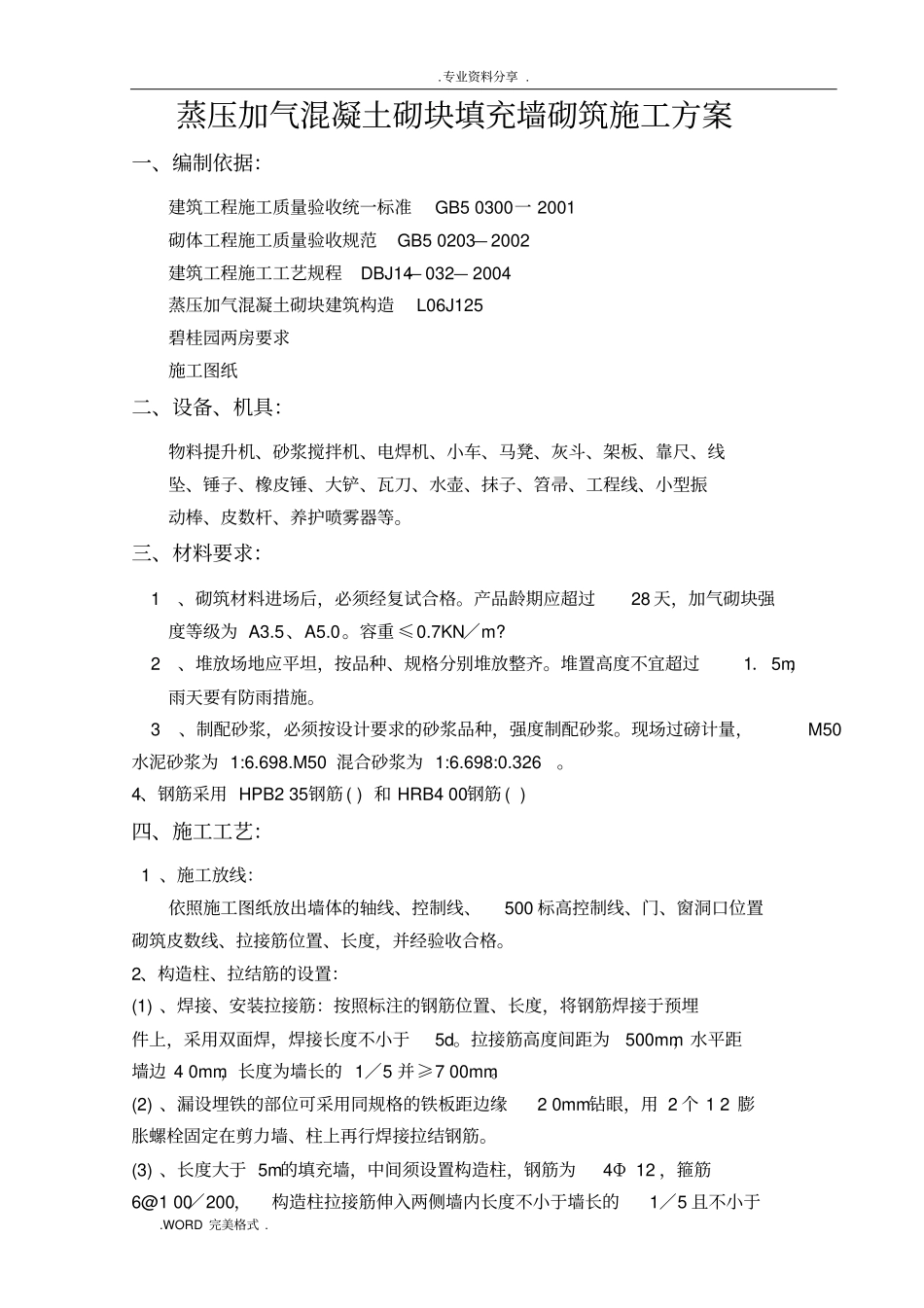

蒸压加气混凝土砌块填充墙砌筑施工设计方案

.专业资料分享 . .WORD 完美格式 . 蒸压加气混凝土砌块填充墙砌筑施工方案一、编制依据：建筑工程施工质量验收统一标准GB5 0300一 2001 砌体工程施工质量验收规范GB5 0203— 2002 建筑工程施工工艺规程DBJ14— 032— 2004 蒸压加气混凝土砌块建筑构造L06J125 碧桂园两房要求施工图纸二、设备、机具：物料提升机、砂浆搅拌机、电焊机、小车、马凳、灰斗、架板、靠尺、线坠、锤子、橡皮锤、大铲、瓦刀、水壶、抹子、笤帚、工程线、小型振动棒、皮数杆、养护喷雾器等。三、材料要求： 1、砌筑材料进场后，必须经复试合格。产品龄期应超过28 天，加气砌块强度等级为 A3.5、A5.0。容重 ≤0.7KN／m? 2、堆放场地应平坦，按品种、规格分别堆放整齐。堆置高度不宜超过1．5m，雨天要有防雨措施。 3、制配砂浆，必须按设计要求的砂浆品种，强度制配砂浆。现场过磅计量，M50水泥砂浆为 1:6.698.M50 混合砂浆为 1:6.698:0.326。4、钢筋采用 HPB2 35钢筋 ( ) 和 HRB4 00钢筋 ( ) 四、施工工艺： 1 、施工放线：依照施工图纸放出墙体的轴线、控制线、500 标高控制线、门、窗洞口位置砌筑皮数线、拉接筋位置、长度，并经验收合格。2、构造柱、拉结筋的设置：(1) 、焊接、安装拉接筋：按照标注的钢筋位置、长度，将钢筋焊接于预埋件上，采用双面焊，焊接长度不小于5d。拉接筋高度间距为500mm，水平距墙边 4 0mm，长度为墙长的 1／5 并≥7 00mm。(2) 、漏设埋铁的部位可采用同规格的铁板距边缘2 0mm钻眼，用 2 个 1 2 膨胀螺栓固定在剪力墙、柱上再行焊接拉结钢筋。(3) 、长度大于 5m的填充墙，中间须设置构造柱，钢筋为4Φ 12 ，箍筋6@1 00／200，构造柱拉接筋伸入两侧墙内长度不小于墙长的1／5 且不小于.专业资料分享 . .WORD 完美格式 . 700mm．(4) 、在窗台下一皮砌块灰缝内放置抗裂筋，洞口宽度大于600mm、小于1800mm的放置 3φ 6 伸入窗间墙内不小于500mm；洞口宽度大于1 800mm的放置 3 φ 8 伸入窗间墙内不小于6 00mm。(5) 、窗台位置设置 c2 0 砼压顶，宽度同墙厚，高度9 0mm。长度伸入窗间墙内 60mm，外墙外侧留置 30mm高坡度，配筋为 6 φ 6 箍筋为 4@250。 (6) 、门窗洞口上平需设置过梁时，过梁的承载长度不得小于250mm。洞口宽度小于 1200 配筋 2φ 8 分布筋 6@200；洞口宽度等于 1200，配筋 2φ 8 十 1 Φ 10 分布筋 6@200，过梁宽度同墙厚，厚...
