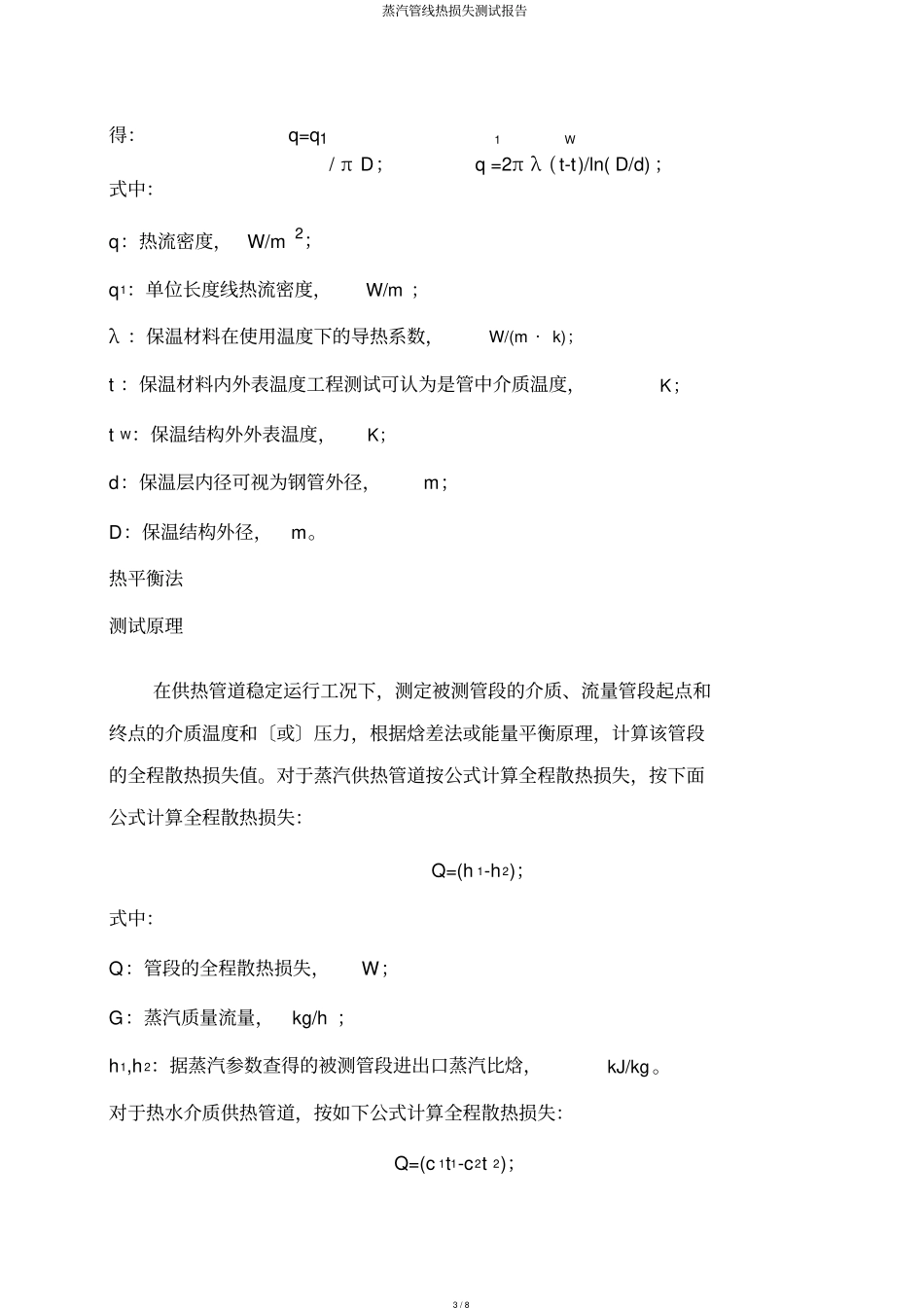

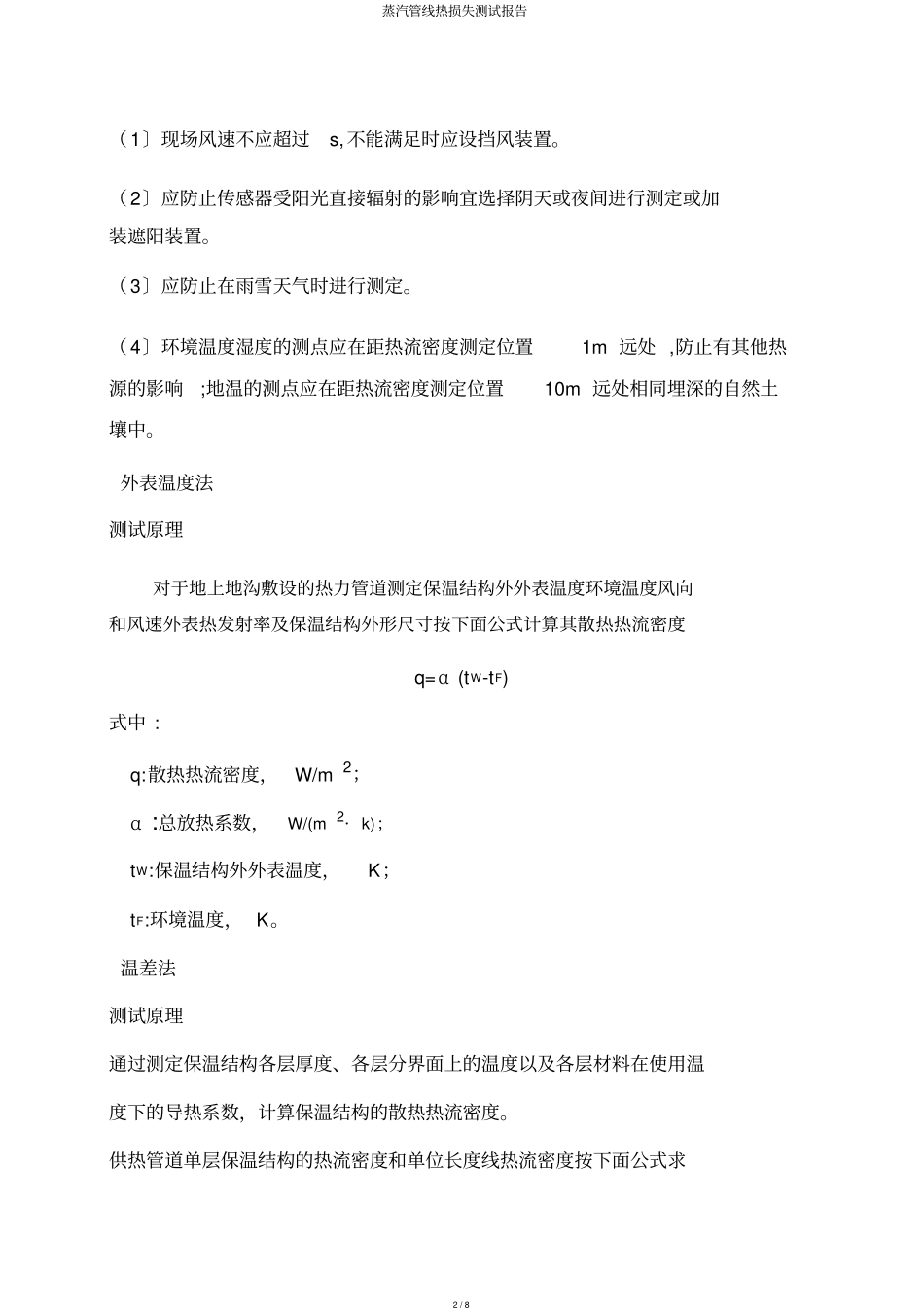

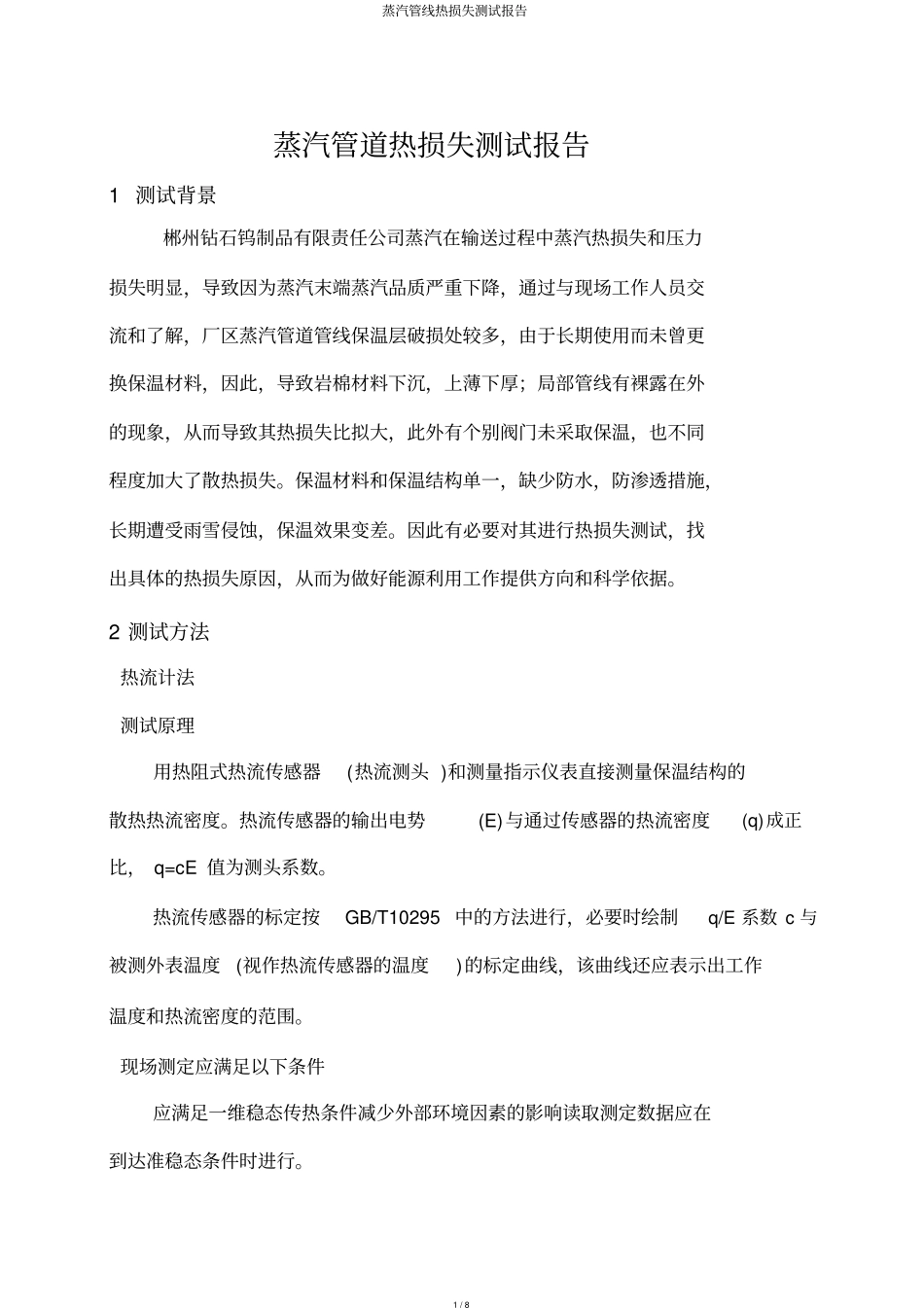

蒸汽管线热损失测试报告1 / 8 蒸汽管道热损失测试报告1 测试背景郴州钻石钨制品有限责任公司蒸汽在输送过程中蒸汽热损失和压力损失明显，导致因为蒸汽末端蒸汽品质严重下降，通过与现场工作人员交流和了解，厂区蒸汽管道管线保温层破损处较多，由于长期使用而未曾更换保温材料，因此，导致岩棉材料下沉，上薄下厚；局部管线有裸露在外的现象，从而导致其热损失比拟大，此外有个别阀门未采取保温，也不同程度加大了散热损失。保温材料和保温结构单一，缺少防水，防渗透措施，长期遭受雨雪侵蚀，保温效果变差。因此有必要对其进行热损失测试，找出具体的热损失原因，从而为做好能源利用工作提供方向和科学依据。2 测试方法热流计法测试原理用热阻式热流传感器 (热流测头 )和测量指示仪表直接测量保温结构的散热热流密度。热流传感器的输出电势(E)与通过传感器的热流密度(q)成正比， q=cE 值为测头系数。热流传感器的标定按 GB/T10295 中的方法进行，必要时绘制q/E 系数 c 与被测外表温度 (视作热流传感器的温度 )的标定曲线，该曲线还应表示出工作温度和热流密度的范围。现场测定应满足以下条件应满足一维稳态传热条件减少外部环境因素的影响读取测定数据应在到达准稳态条件时进行。蒸汽管线热损失测试报告2 / 8 （ 1〕现场风速不应超过 s,不能满足时应设挡风装置。（ 2〕应防止传感器受阳光直接辐射的影响宜选择阴天或夜间进行测定或加装遮阳装置。（ 3〕应防止在雨雪天气时进行测定。（ 4〕环境温度湿度的测点应在距热流密度测定位置1m 远处 ,防止有其他热源的影响;地温的测点应在距热流密度测定位置10m 远处相同埋深的自然土壤中。外表温度法测试原理对于地上地沟敷设的热力管道测定保温结构外外表温度环境温度风向和风速外表热发射率及保温结构外形尺寸按下面公式计算其散热热流密度q=α (tW-tF) 式中 : q:散热热流密度， W/m 2；α :总放热系数，W/(m 2· k)；tW:保温结构外外表温度， K；tF:环境温度， K。温差法测试原理通过测定保温结构各层厚度、各层分界面上的温度以及各层材料在使用温度下的导热系数，计算保温结构的散热热流密度。供热管道单层保温结构的热流密度和单位长度线热流密度按下面公式求蒸汽管线热损失测试报告3 / 8 得：q=q1 / π D；1 W )/ln( D/d) ；q =2π λ ( t-t 式中：q：热流密度， W/m 2；q1：单位长度线热流密度，W/m ；λ ：保温材料在使用温度下的导热...
