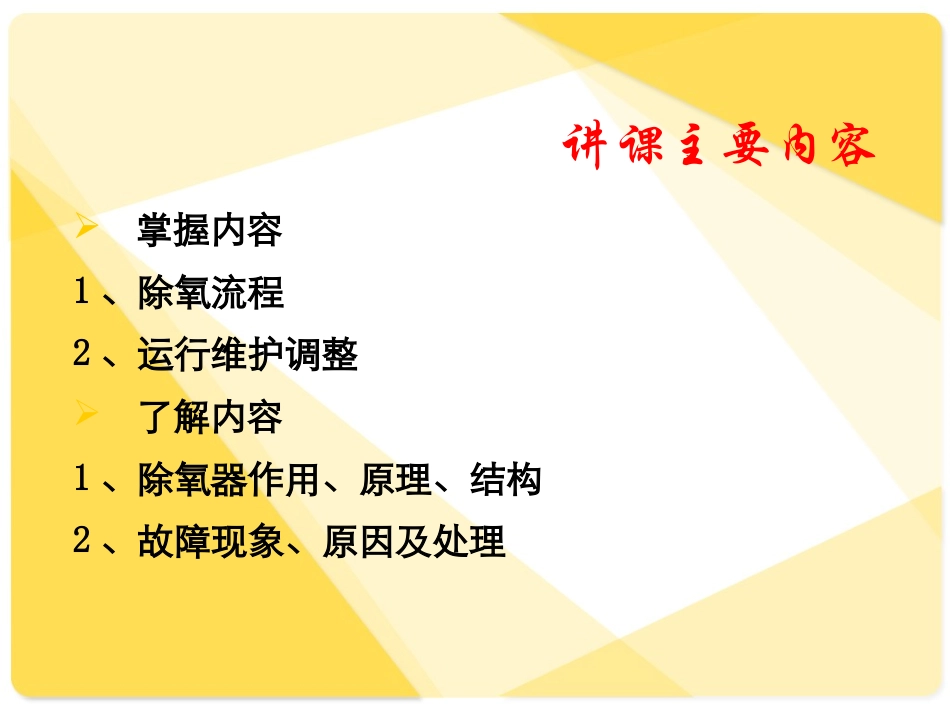

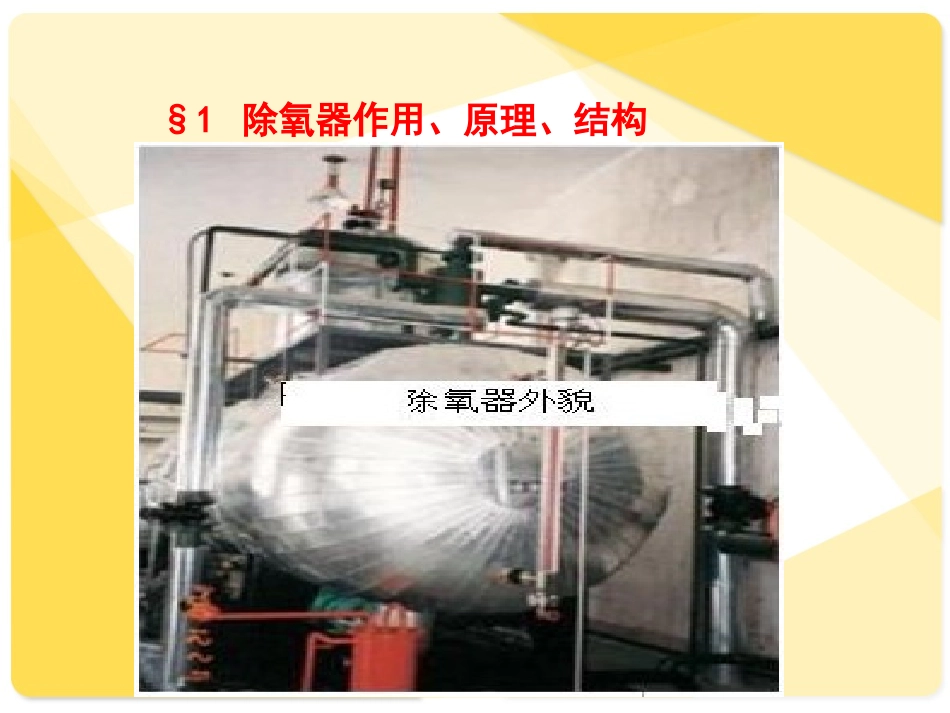

除氧器系统讲课主要内容掌握内容1、除氧流程2、运行维护调整了解内容1、除氧器作用、原理、结构2、故障现象、原因及处理§1除氧器作用、原理、结构1.给水溶解气体的原因：①在凝汽器、凝结水泵、低压加热器等处于真空状态的设备、管道配件等不严密处有漏入空气的可能；②补充水在化学处理时也会溶解一些气体；③热用户的生产返回水带入气体；④开式的水箱和疏水系统也是气体渗入给水中的主要途径。一、给水除氧的必要性2.给水溶氧带来的危害①影响运行可靠性即腐蚀热力设备及道，降低工作可靠性，缩短工作寿命。②影响运行经济性即妨碍传热，影响汽轮机出力，降低热力设备热经济性。3.给水除氧的任务除去给水中溶解的氧气和其它气体，以保证热力设备安全经济运行。除氧器是汽轮机发电机组回热系统中的一个混合式加热设备。利用汽轮机抽汽将凝结水由130°加热到对应于除氧器运行压力下的饱和温度，满负荷时175°，除去溶解于给水中的氧气及其它不凝气体。凝结水含氧要求<30μg/l,除氧水<7μg/l。1、化学除氧：在除氧器出口添加还原剂，经化学反应，消除残留在水中的溶解氧。常用化学除氧方法：（1）亚硫酸钠Na2SO3处理（2）联胺N2H4处理（3）中性水处理NWT（4）加氧加氨联合水处理CWTOHNOHN222422二、给水除氧方法化学除氧彻底除氧，但不能除去其它气体，可能增加可溶性盐类的含量，且药剂价格昂贵，中小型电厂不采用；在要求彻底除氧的亚临界和超临界参数电厂，在热力除氧后一般再用联胺补充除氧。物理除氧（热力除氧）：价格便宜，既能除氧又能除去其它气体，使给水中不存在任何残留物质。热力除氧法是主要的除氧方法，化学除氧只作为辅助除氧和提高给水pH值的手段。2、热除氧：在一定压力下将水加热到饱和状态，使水蒸汽的分压力几乎等于液面上的全压力，其他气体的分压力则趋于零，于是溶于水中的气体借助不平衡压差的作用就从水中全部溢出而被除去。三、热除氧器的构造1．要求：满足热除氧的传热、传质条件。（1）为满足传热要求，需有足够的汽水接触面积；（2）为满足传质要求，初期水应喷成水滴，后期要形成水膜，而且汽水应逆向流动，以保证有最大可能的Δp；（3）要有足够空间，使汽水接触时间充分；（4）应及时将离析的气体排除，以减少水面上该气体分压力；（5）贮水箱设再沸腾管，以免水箱的水温因散热降温低于除氧器压力下的饱和温度，产生返氧。2．类型：3.典型热除氧器结构特点（1）喷雾、淋水盘填料式卧式高压降氧器（2）蒸汽喷射式、卧式高压除氧器（3）无除氧头的除氧器一体化除氧器四、岱海电厂除氧器结构、流程我公司一期机组采用哈锅生产的有头喷雾式除氧器。除氧过程在除氧头中进行，未凝洁的蒸汽和由给水解析出来的氧等气体，经装在除氧头上的排汽管排出，除过氧的给水汇集到除氧头的下部水箱内。型号除氧设备的型号由压力式除氧设备的汉语拼音及主要技术特性数据(单位时间内的出力:t/h)两部份组成。YYW—2130压力式除氧设备│└───表示最大出力2130t/h（按锅炉最大连续蒸发量的105﹪时所需给水量）└─────表示卧式除氧设备的汉语拼音字母缩写。(氧·压·卧)凝结水通过进水装置进入到弹簧喷嘴中，因凝结水的压力高于除氧器汽侧压力，水汽两侧的压差作用在弹簧喷嘴喷口挡环上，将喷嘴弹簧压缩打开喷嘴，使凝结水喷出，呈现一个圆锥形雾状水膜进入喷雾除氧空间，在这个喷雾段中加热蒸汽与圆锥形雾状水膜充分接触，迅速把凝结水加热到或接近除氧器工作压力下的饱和温度，绝大部份的凝结水中的氧气和不凝结气体均在喷雾除氧段中被析出除去。此时被加热除氧的凝结水均匀喷洒在下面的淋水盘上，并和高加疏水、连排来汽等混合，形成一层水垫层，经过淋水盘再次分配经小孔呈淋雨状淋到下面的填料层上。填料层是由大约5.76×105只不锈钢环形填料堆积而成，填料层有数千平方米的表面积，当凝结水流经填料层时形成极薄的水膜，且不断的被剖细混合，延长了水流经填料层的时间，保证了凝结水和蒸汽充分接触，将给水加热到工作压力下的饱和温度，保证氧及其它不凝结气体析出条件，从而达到深度除氧。我公司二期采用无头喷雾式除氧器凝结水从盘式恒速喷...
