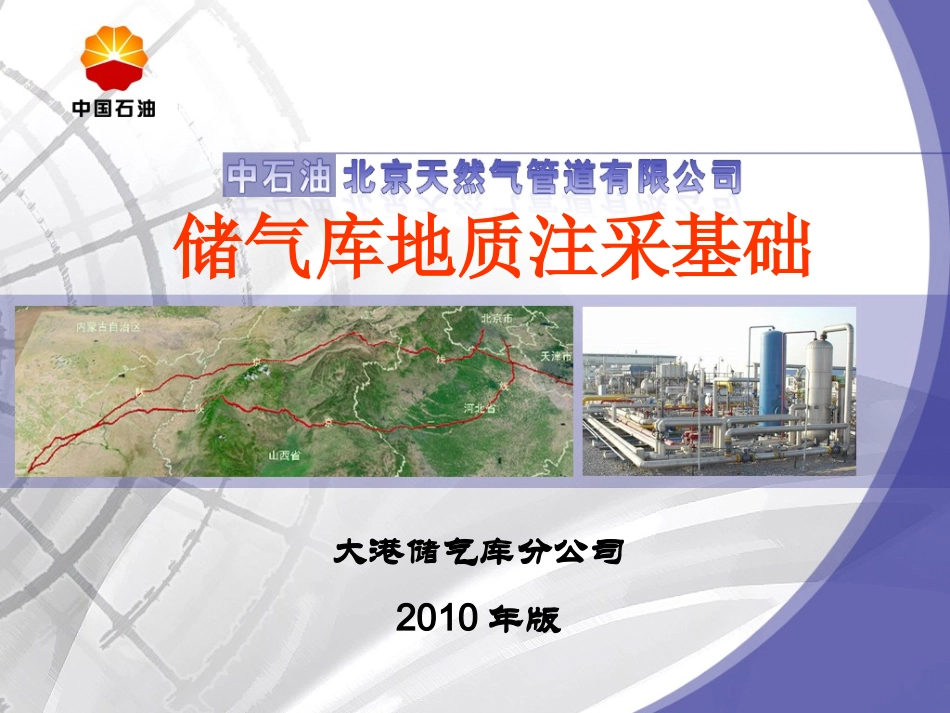

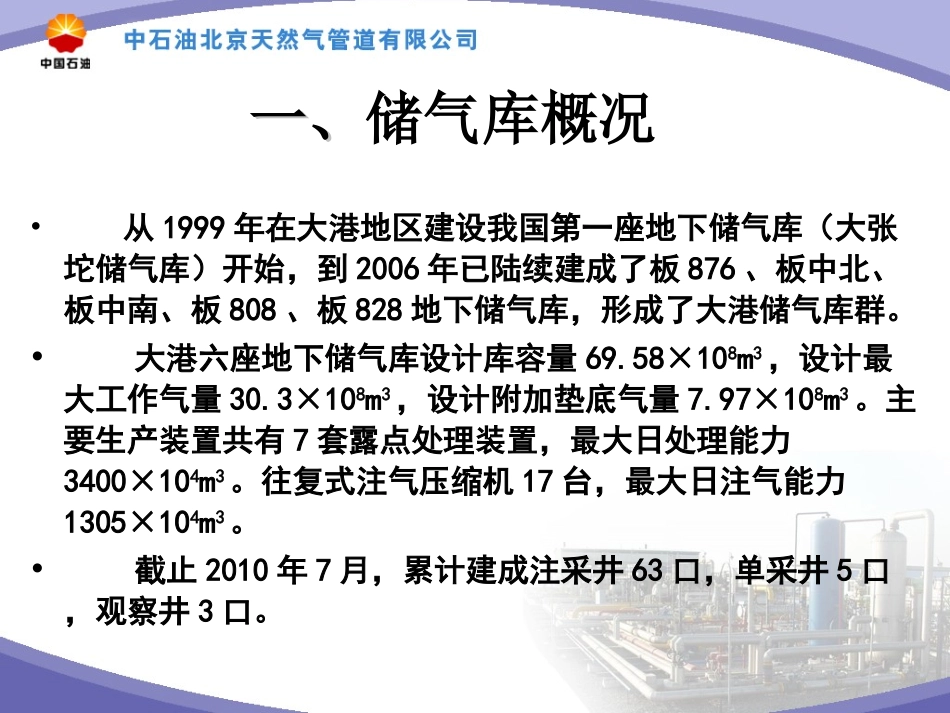

大港储气库分公司2010年版储气库地质注采基础目录一、储气库概况二、储气库地质基础三、储气库井的管理四、注采地面设备五、储气库井身介绍六、结束语•从1999年在大港地区建设我国第一座地下储气库（大张坨储气库）开始，到2006年已陆续建成了板876、板中北、板中南、板808、板828地下储气库，形成了大港储气库群。•大港六座地下储气库设计库容量69.58×108m3，设计最大工作气量30.3×108m3，设计附加垫底气量7.97×108m3。主要生产装置共有7套露点处理装置，最大日处理能力3400×104m3。往复式注气压缩机17台，最大日注气能力1305×104m3。•截止2010年7月，累计建成注采井63口，单采井5口，观察井3口。一、一、储气库概况一、一、储气库概况大港地下储气库主要参数项目大张坨板876板中北板中南板808板828合计设计库容（亿方）设计工作气量（亿方）6.01.8910.974.74.172.5730.3设计附加垫气量（亿方）0.954.20.461.780.587.9713-30.515-37设计日注能力（万方）日处理能力（万方）1305100030090060060034003201003002258.244.6924.489.7136069.58运行压力区间（MPa）13-30.513-26.513-30.513-30.515-37/17.814.65一、一、储气库概况板板828828气藏气藏板板876876气藏气藏板中南气藏板中南气藏板中北气藏板中北气藏大张坨气藏大张坨气藏板板808808气藏气藏板板820820气藏气藏二、二、储气库气藏•1、储气库气藏•（1）储气库类型•废弃油气藏：包括废弃的干气藏、凝析气藏、带气顶的油藏或带油环的气顶、纯油藏。•含水层储气库：注入高压天然气驱替岩层中的水，形成储气库。•盐穴储气库：用淡水溶解盐层，形成封闭盐溶洞穴用于储存天然气。•废矿的洞穴：一般需加内衬，防止天然气的泄漏。二、二、储气库气藏•1、储气库气藏•（2）不同类型储气库的特点•废弃油气藏：储气库的地质认识程度高，具有天然的密封性，储气量及调峰量大，可用于季节性调峰和战略储备。•水层储气库：地质认识程度低，建设周期长，建设成本和管理费用相对较高。优点如上。•盐矿储气库：密封性好，日提取量大，垫气量少，可用于日、周调峰。•废矿：密封性不可靠，工作压力低，工作气量有限，成本高。优点如盐矿储气库。•大港地区建成储气库均由废弃或正在开发中期油气藏改建类型储存界质储存方法优越性缺点用途枯竭油气藏原始饱和油气水的孔隙性渗透地层由注入气把原始液体加压并驱离储气量大,可利用油气田原有设施地面处理要求高,垫气量大,部分垫气无法回收季节调峰与战略储备含水层原始饱和水的孔隙性渗透地层由注入气把原始液体加压并驱离储气量大有勘探风险,垫气不能完全收回季节调峰与战略储备盐穴利用水溶漓形成的洞穴气体压缩挤出卤水工作气量比例高,可完全回收垫气卤水排放处理困难,有可能出现漏气日、周、季节调峰废弃矿坑采矿后形成的洞穴充水后用气体压缩挤出水来工作气量比例高,可完全回收垫气易发生漏气现象,容量小日、周、季节调峰二、二、储气库气藏•1、储气库气藏二、二、储气库气藏气库名称气藏类型构造类型投建时间大张坨储气库凝析气藏断鼻背斜2000建成板876储气库废弃凝析气藏简单背斜2002年建成板中北储气库废弃凝析气藏半背斜构造一期2003年建成二期2004年建成板中南储气库废弃凝析气藏背斜2005年建成板808储气库带油环水淹气藏半背斜构造2006年建成板828储气库带油环水淹气藏断鼻构造2006年建成•1、储气库气藏二、二、储气库气藏•1、储气库气藏（3）油气藏形成的一般条件一般油气藏形成所具备的条件归纳起来为:生、储、盖、圈、运。生和运为生成油气和油气运移条件，储、圈、盖攽为油气的保存条件，上述条件缺少一个就形成不了油气藏。生：为生成油气的条件，生油岩一般为泥岩、页岩、泥灰岩。运：指生成的油气由生油岩向储集油气的岩石运移的条件和过程，一般沿断层面运移、水动力运移等。储：为储集油气的空间，一般为砂岩的孔隙、碳酸盐的孔、洞及裂缝等。圈：必须具备一定的水动力圈闭条件，保证油气的有效聚集。盖：为储层的盖层，对聚集的油气给予有效的保护，防止油气的扩散。•（4）储层条件•在地质条件下，天然气储存在岩石的微小孔隙内，对气藏而言，岩石的孔...
