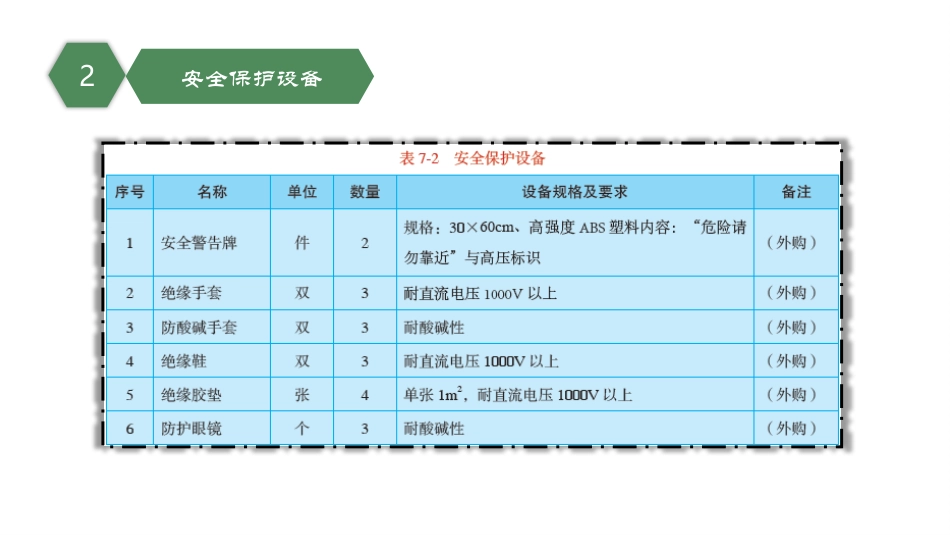

项目七纯电动汽车维修专项能力资格认证任务一实操项目链接一维修设备与专用工具1维修基本设备2安全保护设备3维修专用工具二比亚迪e6先行者纯电动汽车基本参数认知收集资料：利用网络（电脑或者手机）收集比亚迪e6纯电动汽车资料比亚迪e6先行者：1.生产基地落座于深圳市葵冲2.车辆类型：兼容了SUV和MPV的跨界车3.充电特点：可预约与即时充电4.电动机型号：BYD-TYC5.型式：永磁同步电机6.市场主要运营方式：出租车、警用车和私家车等三比亚迪e6先行者纯电动汽车结构认知1.比亚迪e6B汽车电器位置图（如图7-1所示）2.整车高压用电设备组成整车高压用电设备包括动力电池组、动力电池配电箱、驱动电机控制器、动力电机、DC-DC转换器、助力转向油泵驱动电机、空调压缩机驱动电机、PTC加热器、高压维修开关、高压线束等。四比亚迪e6整车能量传递路线（如图7-3所示）五比亚迪e6整车网络的结构（如图7-4所示）六驱动电机冷却系统的结构与工作原理1.驱动电机冷却系统冷却液循环结构图（如图7-5所示）2.驱动电机冷却系统的工作原理e6车型的冷却系统由电动水泵提供动力，低温冷却液通过冷却管路由散热器流向待散热元件（电机控制器、DC、电机），冷却液在待散热元件处吸收热量后，再通过冷却管路流经散热器进行散热，之后进行下一个循环。七比亚迪e6纯电动汽车工作原理（如图7-6所示）八高压系统维修操作安全1.高压系统维修操作步骤：第一步：切断车辆电源(将启动按钮打在OFF挡)，等待5分钟；第二步：戴好绝缘手套；第三步：拔下维修开关并存放在规定的地方；第四步：对高压系统进行检查并记录相关数据，在车辆上电时应该通知正在检查、维修高压系统的人员。在检修时做好高压系统的绝缘防护处理；第五步：对高压系统检修后一定要将拆卸或更换过的零部件进行检查，避免因检修后忘记恢复造成其他影响。2.高压系统维修操作“十诫”：（1）在车体高电压或高温处均有“警告标示”，严格按标示要求操作。（2）洗车时请勿将高压水枪向充电口部位喷射，以避免充电口进水，发生触电危险。（3）使用指定的充电插座及充电线，切勿自行选择充电设备。（4）车辆消防灭火时，禁止使用“水浇法”，采用“干粉”灭火器。（5）车辆维修时，不可车体湿润或带水操作。（6）电池包更换时，注意防酸碱，使用工业“防碱手套”，并佩戴放护目镜。（7）车辆拆装时，不可同时操作正负极。（8）禁止正负对接，避免正极或负极经人体对地。（9）拆开的高压线接口要绝缘处理。（10）双人操作，一人监护，一人操作。任务示范一比亚迪e6动力电池的漏电检测工具准备：1.万用表（能精确到小数点后4位）2.100KΩ电阻检测步骤一（如图7-7所示）：检测步骤二（如图7-8所示）：检测步骤三（如图7-9所示）：比较V正和V负，选择电压大的进行下一步；（例如V正>V负）检测步骤四：二诊断M31终端各端子电压1.M31终端各端子布局：2.检测演示三检查与更换驱动电机冷却系统冷却液检查冷却液液面是否合格检查电机控制器、DC-DC转换器、驱动电机、散热器、电动水泵、软管及软管接头是否泄漏检查冷却液规格是否符合要求更换冷却系统冷却液1234更换冷却液注意事项：1.添加冷却液应小心高温伤人，拧开散热器盖时需冷却。2.如果膨胀水箱中冷却液的液位处于或低于min标线位置，向膨胀水箱中添加冷却液至max标线位置，若液位很快降到min标线以下，请检查冷却系统有无泄漏。3.不同型号的冷却液不能混装混用，以免起化学反应，破坏各自的综合防腐能力。4.冷却液有效使用期多为二年，到期或发现冷却液脏就要更换。四检查与更换动力电池1.清洁动力电池（1）高压静电表面容易吸引固体粉尘、颗粒物；（2）动力电池清洁一般采用工业吸尘器。2.清洁要注意电池连接线的安全（1）清洁动力电池应断开高、低压维修总开关；（2）清洁时禁止电池连接线正负极短路检查与更换动力电池。3.更换动力电池（1）穿戴好高压维修防护用品；（2）准备好高压维修专用工具和动力电池放置架；（3）断开低压开关；（4）拔掉高压维修开关并放置在规定位置；（5）断开所有与动力电池相连的高低压连接器；（6）拆卸动力电池固定螺栓，并将动力电池小心移出至放置架上；（7）按相反的顺...
