纯电动汽车组成结构认知VIP免费

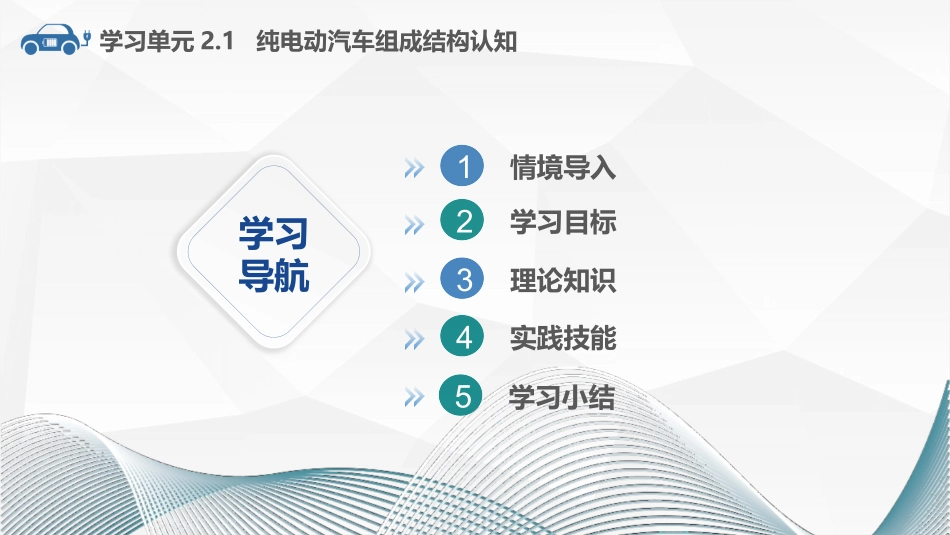

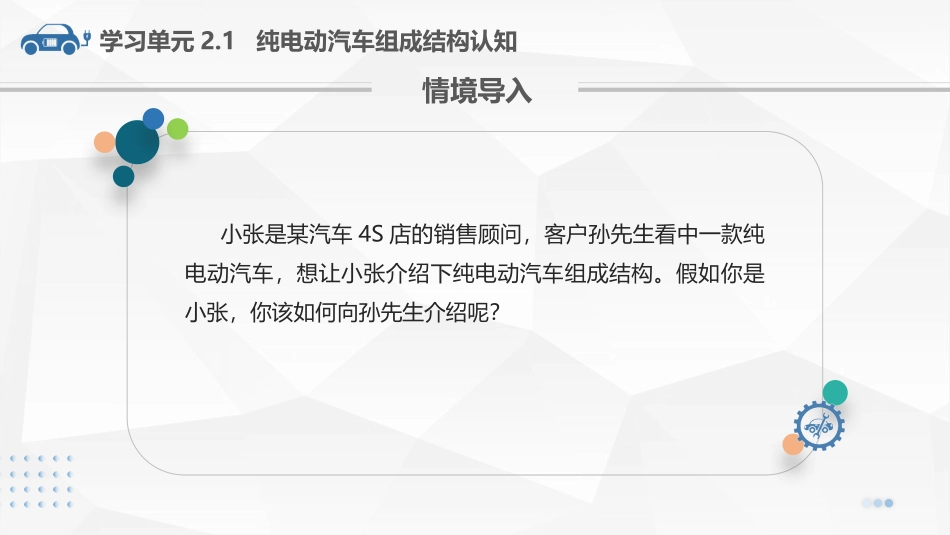

学习单元2.1纯电动汽车组成结构认知学习情境2纯电动汽车认知学习单元2.1纯电动汽车组成结构认知学习导航1情境导入2学习目标3理论知识4实践技能5学习小结小张是某汽车4S店的销售顾问，客户孙先生看中一款纯电动汽车，想让小张介绍下纯电动汽车组成结构。假如你是小张，你该如何向孙先生介绍呢？情境导入学习单元2.1纯电动汽车组成结构认知学习目标1.能通过查阅相关维修技术资料等方式获取车辆信息。2.能叙述纯电动汽车的定义。3.能叙述纯电动汽车的特点。4.能叙述典型纯电动汽车的结构组成。5.能叙述纯电动汽车各系统及部件的作用。6.能认知吉利EV450纯电动汽车组成结构。学习单元2.1纯电动汽车组成结构认知理论知识2.1.1纯电动汽车定义2.1.2纯电动汽车的优点2.1.3纯电动汽车典型组成结构2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知理论知识2.1.1纯电动汽车定义纯电动汽车（BatteryElectricVehicle,简称BEV），是指以车载电源为动力，用电动机驱动车轮行驶，符合道路交通、安全法规各项要求的车辆。它利用动力电池（如铅酸电池、镍镉电池、镍氢电池或锂离子电池）作为储能动力源，通过动力电池向电动机提供电能，驱动电动机运转，从而推动汽车前进，如图2-1-1所示。学习单元2.1纯电动汽车组成结构认知图2-1-1纯电动汽车理论知识2.1.2纯电动汽车的优点学习单元2.1纯电动汽车组成结构认知无污染、噪声小结构简单，维修方便能量转换效率高理论知识2.1.3纯电动汽车典型组成结构学习单元2.1纯电动汽车组成结构认知图2-1-2纯电动汽车典型组成结构框图理论知识2.1.3纯电动汽车典型组成结构学习单元2.1纯电动汽车组成结构认知早期的纯电动汽车各个系统比较独立，各个部件也是分立的图2-1-3北汽EV160分立式部件位置理论知识2.1.3纯电动汽车典型组成结构学习单元2.1纯电动汽车组成结构认知经过近几年的发展，纯电动汽车技术越来越成熟，集成度也越来越高。图2-1-4比亚迪E5450“四合一”高压电控总成理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知1.动力电池系统图2-1-5吉利EV450动力电池组件分布理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知2.充电系统图2-1-6吉利EV450充电系统组件分布理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知3.电机驱动系统图2-1-9电机驱动系统组件分布理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知（2）电机驱动冷却系统图2-1-11吉利EV450电机驱动冷却系统组件分布理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知4.传动系统图2-1-13吉利EV450传动系统组件分布理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知5.电动空调系统图2-1-16吉利EV450空调系统组件分布理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知图2-1-17吉利EV450空调主机组件分布理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知图2-1-18吉利EV450制冷系统工作原理理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知图2-1-19吉利EV450制热系统工作原理理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知6.DC-DC转换系统图2-1-21DC-DC转换器电气原理理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知7.高压配电系统图2-1-22吉利EV450车载充电机集成的高压配电模块理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知图2-1-23吉利EV450电动助力转向系统组件分布8.电动助力转向系统理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知9.电动真空制动系统图2-1-25电动真空制动系统组件分布理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知10.仪表显示系统图2-1-26吉利EV450组合仪表理论知识2.1.4吉利EV450纯电动汽车组成结构学习单元2.1纯电动汽车组成结构认知11.低速报警系...
