大倾角斜面褥垫层施工方法的创新QC成果VIP免费

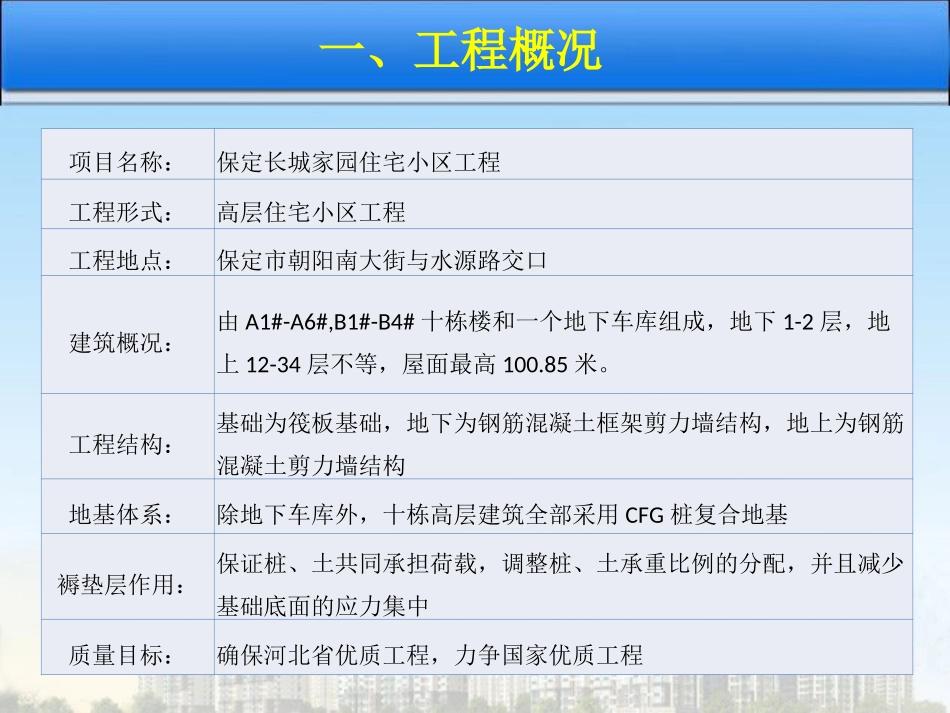

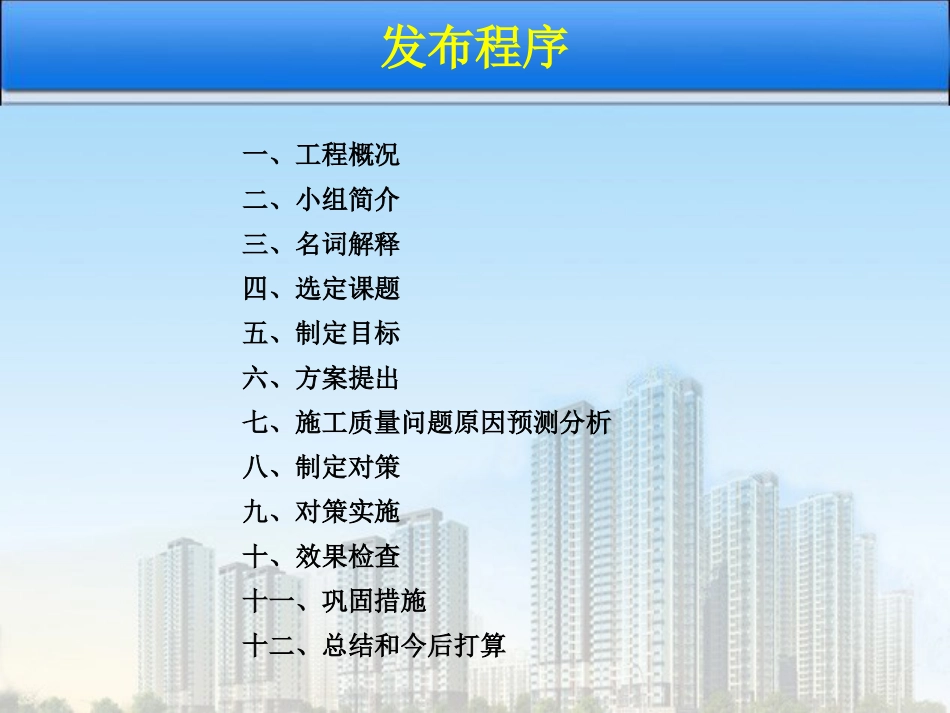

大倾角斜面褥垫层施工方法的创新中建三局集团有限公司QC小组发布时间：2017年5月中建三局集团有限公司发布程序一、工程概况二、小组简介三、名词解释四、选定课题五、制定目标六、方案提出七、施工质量问题原因预测分析八、制定对策九、对策实施十、效果检查十一、巩固措施十二、总结和今后打算一、工程概况项目名称：保定长城家园住宅小区工程工程形式：高层住宅小区工程工程地点：保定市朝阳南大街与水源路交口建筑概况：由A1#-A6#,B1#-B4#十栋楼和一个地下车库组成，地下1-2层，地上12-34层不等，屋面最高100.85米。工程结构：基础为筏板基础，地下为钢筋混凝土框架剪力墙结构，地上为钢筋混凝土剪力墙结构地基体系：除地下车库外，十栋高层建筑全部采用CFG桩复合地基褥垫层作用：保证桩、土共同承担荷载，调整桩、土承重比例的分配，并且减少基础底面的应力集中质量目标：确保河北省优质工程，力争国家优质工程工程效果图一、工程概况二、小组简介小组名称长城家园大倾角斜面褥垫层施工QC小组成立时间2016年5月活动时间2016年5月~8月活动次数7次注册编号ZJSJBJ-05-2011小组类型创新型TQC教育时间30学时小组概况三、名词解释大倾角斜面褥垫层大倾角斜面褥垫层是指建筑物CFG桩复合地基的褥垫层处在斜面的土基层上，其斜面与水平面夹角等于或大于45度。大倾角斜面褥垫层是指建筑物CFG桩复合地基的褥垫层处在斜面的土基层上，其斜面与水平面夹角等于或大于45度。（一）环境背景四、选题理由1、随着CFG桩复合地基技术在高层建筑工程中的广泛应用，对褥垫层的铺设质量进行控制，成为了工程实践中必须注意的问题。（一）环境背景四、选题理由2、在现有CFG桩复合地基技术中，褥垫层对其承重体系有着十分重要的作用，可以说褥垫层的施工质量直接影响到整个工程的建筑质量。桩受力变化特征图（一）环境背景四、选题理由3、但是由于电梯井、集水坑的几何特性，坡面褥垫层石子铺设厚度、均匀性、很难得以保证。桩土应力变化特征图（二）现状问题四、选题理由1、满足不了设计要求。1、满足不了设计要求。2、施工方法存在投入大，不易操作等问题。2、施工方法存在投入大，不易操作等问题。在现在施工中，大都是以牺牲坡面褥垫层石子功能为前提实现，改变了桩间土与桩的荷载分布情况。（三）提出课题四、选题理由提出问题解决办法市场调查提出课题如何保证大倾角褥垫层的施工质量？采用新型施工方法解决该问题尚无一种成熟的方法解决该问题寻找一种新的施工方法控制褥垫层施工质量提出课题流程图五、制定目标有利因素五、制定目标（1）技术方面可行。通过查询大量的资料，加之现场技术人员结合实际进行研究试验，已经具备了一定的经验和技术条件，同时也请到了相关专家联系现场情况进行阐述和讨论。（2）施工能力方面有保障。作为总承包商，我公司有着丰富的管理经验，并且拥有一批经验丰富、具有优秀施工管理能力的技术人员，能够妥善处理施工中遇到的各种问题，攻克技术难题，将风险降至最低。现场的各分包商均与我公司有着多年的合作经历，施工能力过硬，能够与我公司良好配合，很好的贯彻实施我公司的各项施工要求。（3）施工各方面的积极参与。包括本工程的业主、监理在内的多家公司能够积极参与到现场问题的解决中来，多次组织讨论会议，并且在达成一致后给予高度支持，有力保障了现场工程顺利实施。五、制定目标不利因素（1）CFG桩复合地基体系大倾角斜坡褥垫层施工目前尚无一种成熟的施工质量控制方法，可借鉴的施工经验比较少，探寻新方法存在较大难度。（2）质量控制方法对工期、成本的影响未知，因此能否投入使用存在一定风险。通过对以上因素的分析，本小组认为完全能够通过实验研究达到课题目标。六、方案提出（一）确定方案开发流程开始提出备选施工方法分析各施工方法优缺点对各备选方法进行比对确定最优方法，提出完整方案论证试验结束多角度分析同条件对比确定实施细节方案流程图六、方案提出直接铺设褥垫层，使用方木等材料对石子进行围挡，防止掉落，待褥垫层铺设完毕后再将围挡的方木拿走。六、方案提出征得业主和设计单位同意后，将基坑斜面设计为垂直面，在现场施工时使...
