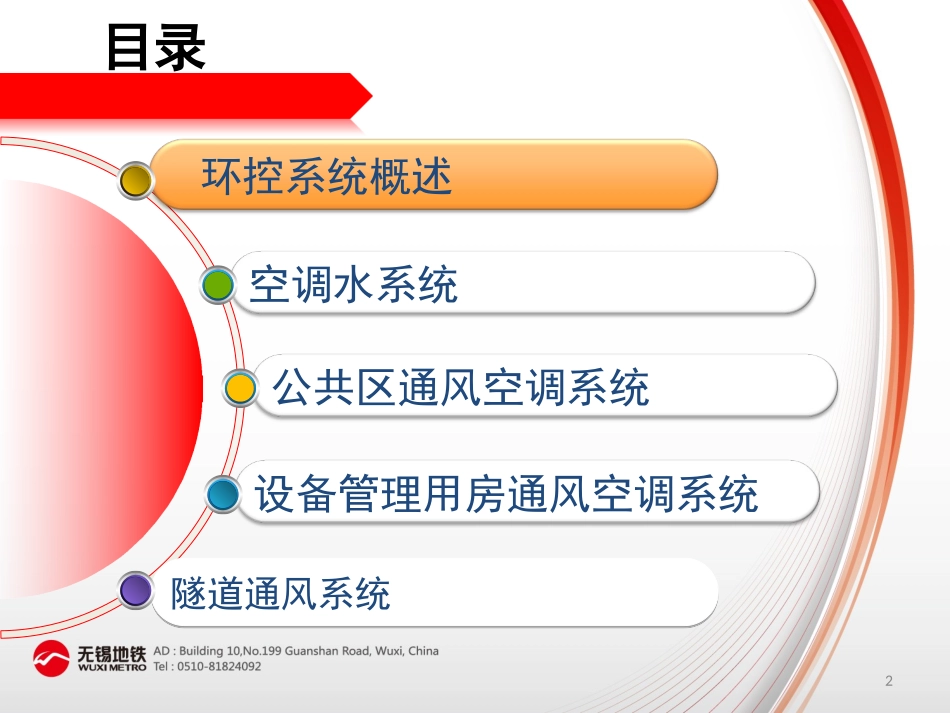

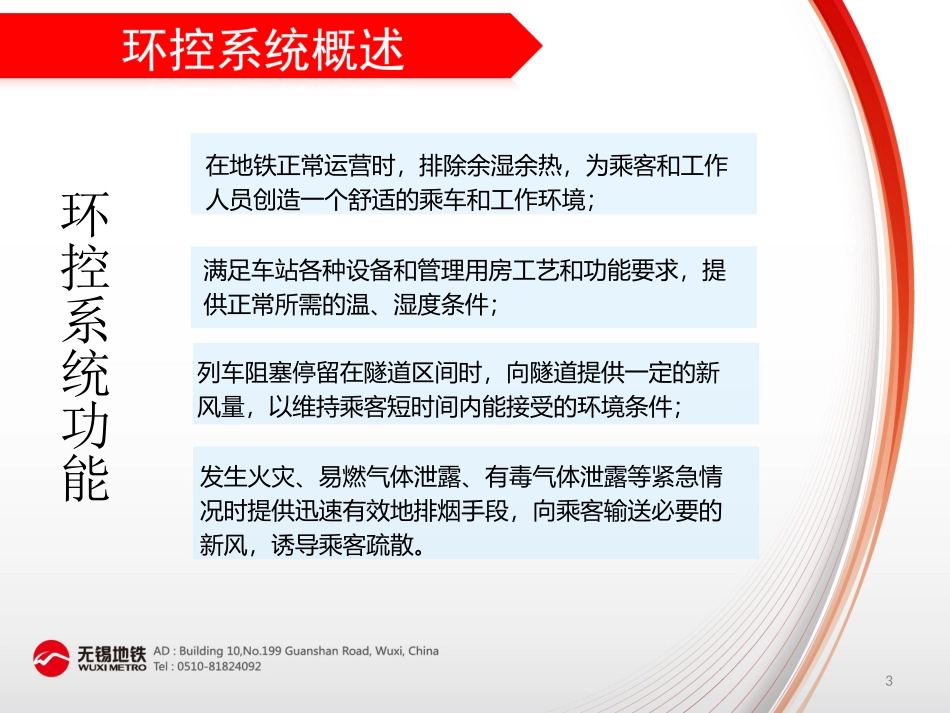

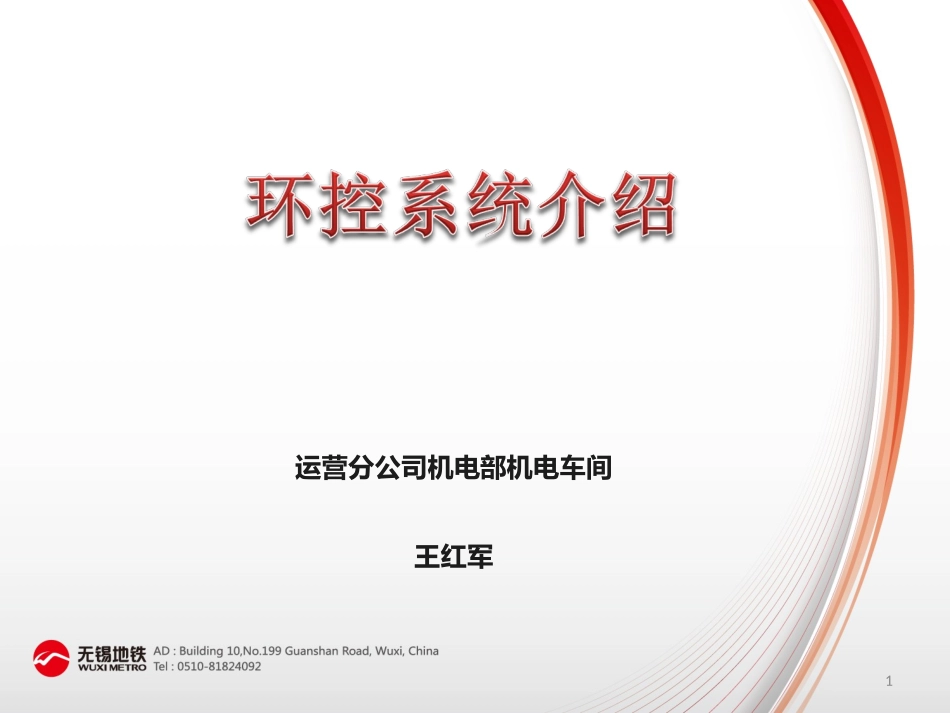

运营分公司机电部机电车间王红军1隧道通风系统隧道通风系统设备管理用房通风空调系统环控系统概述目录公共区通风空调系统空调水系统23在地铁正常运营时，排除余湿余热，为乘客和工作人员创造一个舒适的乘车和工作环境；环控系统功能满足车站各种设备和管理用房工艺和功能要求，提供正常所需的温、湿度条件；列车阻塞停留在隧道区间时，向隧道提供一定的新风量，以维持乘客短时间内能接受的环境条件；发生火灾、易燃气体泄露、有毒气体泄露等紧急情况时提供迅速有效地排烟手段，向乘客输送必要的新风，诱导乘客疏散。45环控系统控制方式环控系统控制方式中央控制中央控制车站控制车站控制就地控制就地控制控制装置设在控制中心控制装置设在控制中心对隧道通风系统进行监控，执行隧道通风系统预定的运行模式；同时对全线车站环控系统进行监视向车站下达各种运行模式指令对隧道通风系统进行监控，执行隧道通风系统预定的运行模式；同时对全线车站环控系统进行监视向车站下达各种运行模式指令控制装置设在各车站控制室，配置车站级工作站和综合后备盘控制装置设在各车站控制室，配置车站级工作站和综合后备盘可监视车站管辖范围内的隧道通风系统、车站大小系统和水系统，及时向OCC传送信息，执行中央控制室下达的各项运行模式指令可监视车站管辖范围内的隧道通风系统、车站大小系统和水系统，及时向OCC传送信息，执行中央控制室下达的各项运行模式指令设置在各车站环控电控室（或就地控制箱）设置在各车站环控电控室（或就地控制箱）具备单台设备就地控制功能，就地控制具有优先权具备单台设备就地控制功能，就地控制具有优先权6环控系统电气负荷分类二类负荷环控系统一类负荷设备为与火灾和事故通风有关的设备，主要包括：隧道风机、排热风机、射流风机及其风阀，车站大系统的排烟风机及其风阀，车站小系统的排烟风机、楼梯间加压风机及其相应的风阀，防火阀、防烟防火阀等一类负荷除一类负荷外的其他风机、柜式空调器、与火灾和事故通风无关的电动风阀等三类负荷除一、二类负荷外的其他环控设备隧道通风系统隧道通风系统设备管理用房通风空调系统环控系统概述目录公共区通风空调系统空调水系统72冷却塔冷却塔冷却塔冷却塔冷却水泵冷却水泵冷却水泵冷却水泵冷却水泵冷却水泵冷凝器冷凝器蒸发器蒸发器冷凝器冷凝器蒸发器蒸发器冷却水泵冷却水泵冷却水泵冷却水泵冷却水泵冷却水泵组合式空调器组合式空调器组合式空调器组合式空调器定压排气补水装置定压排气补水装置车站给谁管网车站给谁管网37℃32℃7℃12℃冷却塔9分类及特点冷却塔是让水在塔内与空气进行直接或者间接的热湿交换而达到降温的目的；水冷式制冷机组系统中冷凝器用的冷却水基本上都是采用冷却塔处理而循环使用的功能逆流型：水在塔内填料中，水自上而下，空气自下而上，两者流向相反一种冷却塔配水系统不易堵塞淋水填料保持清洁不易老化湿气回流小防冻化冰措施更容易横流型：水在塔内填料中，水自上而下，空气自塔外水平流向塔内两者流向呈垂直正交一种冷却塔节能、水压低、风阻小、配置低速电机无滴水噪声和风动噪声填料和配水系统检修方便逆流式冷却塔10横流式冷却塔11冷水机组12为环控系统提供冷冻水，以便对空气进行降温、除湿处理。无锡地铁采用的是约克YEWS型螺杆式冷水机组功能冷水机组主要由压缩机（1）、冷凝器（2）、调节阀（3）、蒸发器（4）四大部分组成隧道通风系统隧道通风系统设备管理用房通风空调系统环控系统概述目录公共区通风空调系统空调水系统131415全年运行工况及转换条件新风机组合式空调器回/排风机排烟风机空调季节最小新风工况AIW≥IAO变变X全新风工况BIW＜IAX变变XB’TW＜22℃X变XX通风季节通风工况CTW＜16℃X变变XC’TW＜10℃X变XX备注：“O”表示开启，“X”表示关闭。“TW”室外空气干球温度，“IW”室外空气焓值，“IA”空调箱回风设计焓值16组合式空调器组合式空调器进风段（空气混合段），是系统的回风和新风按照设定的比例在此进行混合后，被机组内的风机引入进行相应空气处理进风段（空气混合段），是系统的回风和新风按照设定的比例在此进行混合后，被机组内的风机引入...
