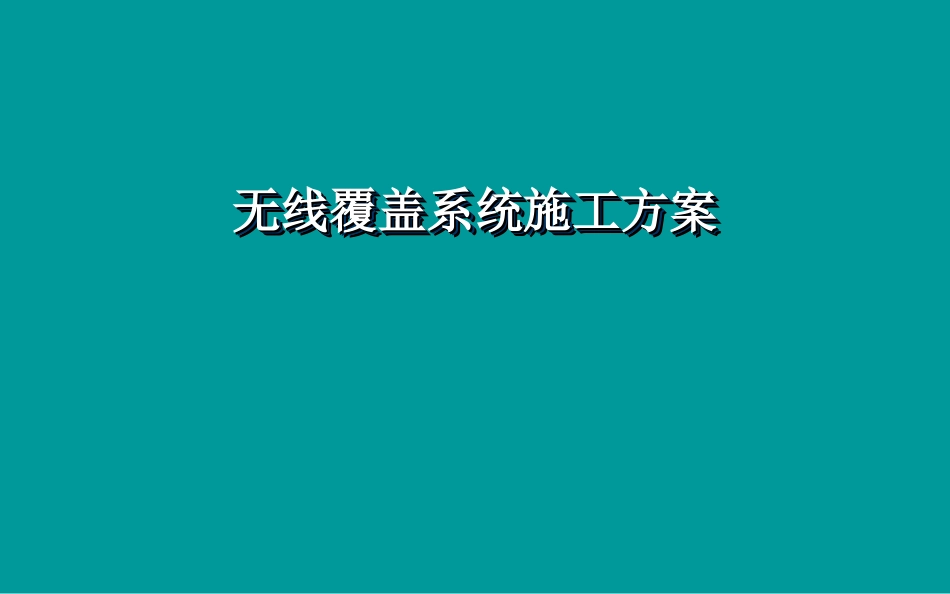

地铁无线覆盖系统施工方案VIP免费

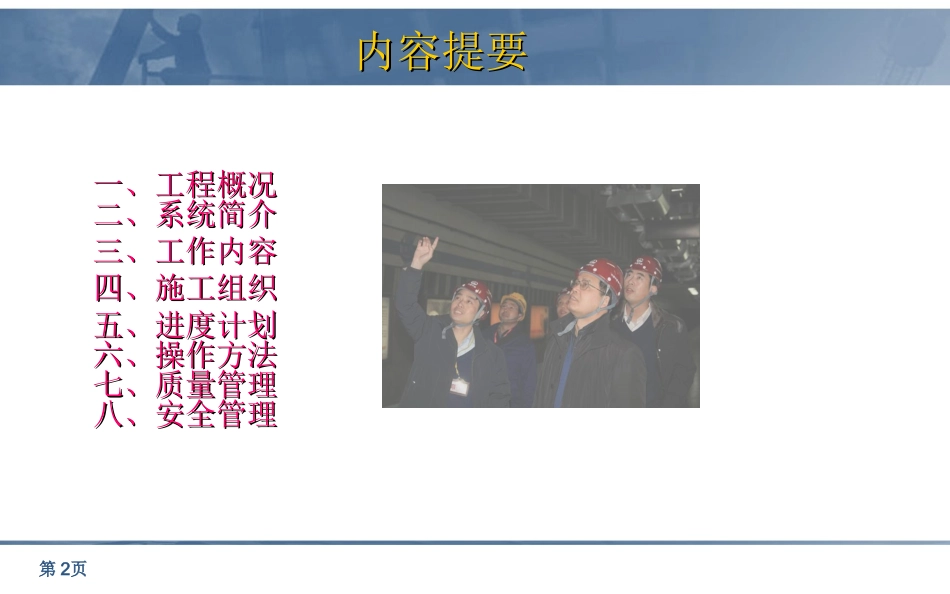

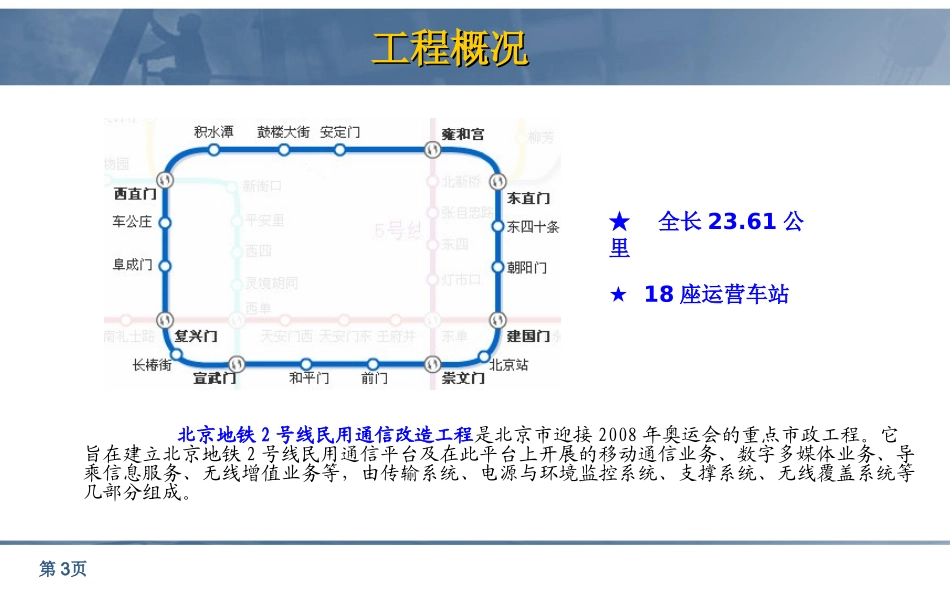

无线覆盖系统施工方案无线覆盖系统施工方案无线覆盖系统施工方案无线覆盖系统施工方案第2页内容提要内容提要一、工程概况一、工程概况二、系统简介二、系统简介三、工作内容三、工作内容四、施工组织四、施工组织五、进度计划五、进度计划六、操作方法六、操作方法七、质量管理七、质量管理八、安全管理八、安全管理第3页★全长23.61公里★18座运营车站工程概况工程概况北京地铁2号线民用通信改造工程是北京市迎接2008年奥运会的重点市政工程。它旨在建立北京地铁2号线民用通信平台及在此平台上开展的移动通信业务、数字多媒体业务、导乘信息服务、无线增值业务等，由传输系统、电源与环境监控系统、支撑系统、无线覆盖系统等几部分组成。第4页系统简介系统简介无线覆盖系统是地铁民用通信系统重要组成部分，其功能是把地铁引入的各种无线信号覆盖地铁内站厅、站台和隧道区间。系统构成是以车站民用通信机房内POI（多频段分合路平台）为核心，从移动运营商基站引入各种频段的无线信号，通过全频段天线覆盖地铁车站的站厅、站台；通过漏缆覆盖地铁隧道区间。第5页序序号号工程项目工程项目单位单位数量数量11敷设漏缆公里8522敷设区间电力电缆公里4033安装调试POI套1844敷设各种射频电缆公里5055安装调测光纤直放站套10966安装调试各种耦合器、功分器、天线等无源器件套820主要工程数量无线覆盖系统无线覆盖系统车车站站射射频频电电缆缆敷敷设设机机房房设设备备安安装装调调试试区区间间漏漏缆缆敷敷设设区区间间设设备备安安装装配配线线无无源源器器件、件、天天线线安安装装区区间间电电力力电电缆缆敷敷设设工作内容工作内容第6页项目部组织结构图项目部组织结构图项目经理计划财务部物资部工程技术部安质环保部总工程师项目副经理区间线路作业班区间线路作业班机房设备作业班机房设备作业班区间设备作业班区间设备作业班车站线路作业班车站线路作业班系统调试班系统调试班天线安装作业班天线安装作业班施工组织施工组织第7页人员配备人员配备名称名称拟配人员拟配人员施工任务分工施工任务分工项目经理部项目经理部职工10人项目管理车站线路作业班车站线路作业班职工12人劳务工120人车站射频电缆敷设、接头，无源器件安装区间线路作业班区间线路作业班职工4人劳务工40人区间电力电缆、漏缆敷设机房设备作业班机房设备作业班职工10人劳务工10人机房内POI安装配线区间设备作业班区间设备作业班职工2人劳务工10人隧道区间光纤直放站、合路器、配电箱安装配线天线安装作业班班天线安装作业班班职工2人劳务工2人车站天线安装系统调试班系统调试班职工5人劳务工5人场强覆盖模拟测试、联网调试、处理故障施工组织施工组织第8页主要施工机械、设备主要施工机械、设备序号序号名称名称数量数量备注备注11自有车辆自有车辆22捷达捷达11辆、依维柯辆、依维柯11辆辆22长租车辆长租车辆11金杯面包车金杯面包车33短租车辆短租车辆1010根据每天材料、设备、人员运输量本地租借中巴和箱货根据每天材料、设备、人员运输量本地租借中巴和箱货44发电机发电机8855工作灯工作灯1010用于隧道区间中照明用于隧道区间中照明66各种电钻、电锤各种电钻、电锤404077对讲机对讲机404088轨道手推车轨道手推车8899脚手架脚手架50501010各种梯子各种梯子50501111液压钳液压钳1010施工组织施工组织第9页进度计划进度计划序序号号任务名称任务名称工工期期0707年年1010月月0707年年1111月月0707年年1212月月0808年年11月月下下上上中中下下上上中中下下上上中中下下上上中中下下11施工准备2822车站线缆布放4833无源器件安装4844天线安装1855机房POI安装4566机房POI配线5077隧道线缆敷设4088区间设备安装2699区间设备配线361100设备加电测试181111系统联调20进度计划横道图进度计划横道图第10页施工施工准备准备院区线院区线缆布放缆布放天线天线安装安装POIPOI安装安装POIPOI配线配线无源器无源器件安装件安装隧道线隧道线缆敷设缆敷设区间设区间设备安装备安装区间设区间设备配线备配线设备加设备加电测试电测试系统系统测试测试20072007年年20082008年年施工流程施工流程第11页操作方法操作方法施工准备施工...
