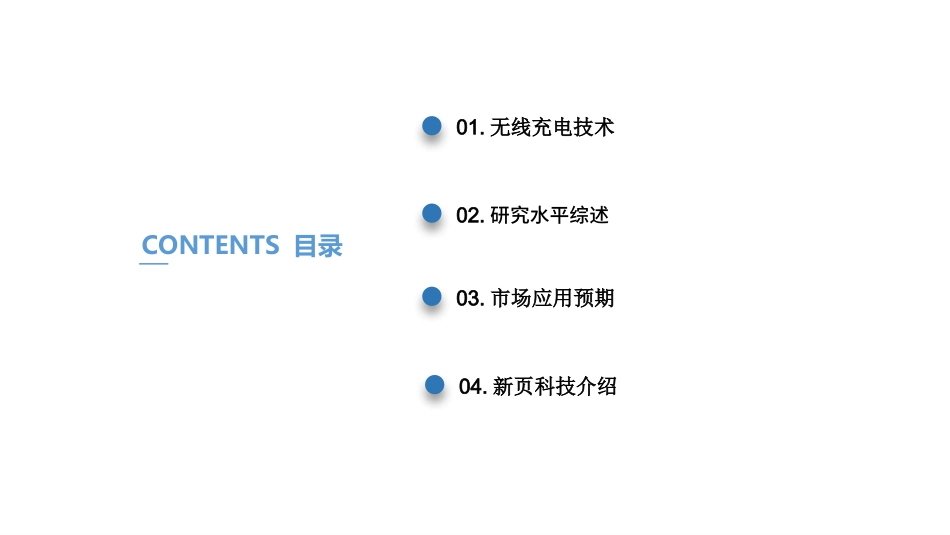

电动汽车无线充电技术林桂江博士厦门新页科技有限公司1CONTENTS目录01.无线充电技术02.研究水平综述03.市场应用预期04.新页科技介绍公司简介技术种类无线电力传输技术磁感应式(InductiveCoupling)磁共振式(ResonantCoupling)电场耦合(ElectricCapacitive)RF无线射频(RadioFrequency)微波传输(MicrowavePowerTransfer)激光传输(LaserPowerTransfer)06公司简介电动汽车无线充电技术简介随着汽车工业的高速发展,全球汽车总保有量不断增加,汽车所带来的环境污染、能源短缺、枯竭等方面的问题越来越突出。而新能源电动汽车具有高效、节能、低噪音、零排放等显著优点,在环保和节能方面具有不可比拟的优势,因此它是解决上述问题最有效的途径之一。与电动汽车的有线充电相比,无线充电具有使用方便、安全、可靠、没有电火花和触电危险,无积尘和接触损耗,无机械磨损,没有相应的维护问题,可以适应雨雪等恶劣的天气和环境等优点。无线充电以其独特优点,将为电动汽车的应用和普及带来重要的促进作用。无线充电技术特别是在无人驾驶、自动泊车、立体停车场、汽车分时租赁、电网削峰售电等方面有着显著的优势。右图是方正证券研究所做出的预测,16-18年无线充电市场将保持50%以上增长。05中小功率微波芯片大功率智能医疗智能穿戴工业设备物联网航天手机电动汽车机器人智能家居军工PAD小家电电脑应用场景1.消费电子领域:手机、电脑、智能手表、智能穿戴等2.智能家居集成3.在汽车行业应用4.在医疗行业应用5.在智能机器人行业应用6.在物联网行业应用工业4.0物联网无线传感网络7.在军工国防领域应用8.在航空航天应用公司简介电动汽车无线充电系统汽车无线充电系统09公司简介电动汽车无线充电系统汽车无线充电系统09WirelessPowerTransfer发射器控制器通讯模块整流器控制器通讯模块接收器电池市电传送线圈接收线圈Eff_PFC95.7%-98%AC/DC转换器Eff_Inv97.2%-97.7%DC/AC转换器&补偿网络Eff_TRFR97.1%-98.5%Eff_Rect98%Eff_LCC补偿网络IVUSystemefficiencytarget(86.5%--92.3%)99%领导关怀专利与标准关于无线充电电动汽车国内专利发明、实用新型、外观布局可如下图所示,由图可以看出国家电网、山东鲁能智能技术有限公司和厦门新页在无线充电电动汽车领域遥遥领先。但与国外的专利持有量相比还远远不够,在国外,仅WiTricity公司就已获得了200多项技能专利,其无线充电技能非常成熟,在业界遥遥领先。15公司简介专利与标准11目前无线充电标准的制定工作组织单位:美国SAE(美国机动车工程师学会)IEC(国际电工委员会)ISO(国际标准化组织)中国电力企业联合会标准化管理中心中国汽车技术研究中心汽车标准化研究所相关的标准:SAEJ2954、IEC61980(DB44)、ISO19363(TC22/SC37)其中SAE已于20165月底正式通过无线充电规范「SAETIRJ2954轻负载混合动力车(PH)/电动车(EV)无线充电转换与校准方法。公司简介专利与标准电动汽车无线充电标准12中国无线充电国标分为四个部分1《电动汽车无线充电系统特殊要求》2《电动汽车车载充电机和无线充电设备之间的通信协议》3《电动汽车无线充电电磁暴露限值与测试方法》:4《电动车无线充电系统通用要求》地方标准:广东省地方标准DB44(广东省质量技术监督局)上海市地方标准DB31(上海市质量技术监督局)公司简介电动汽车无线充电场景09居家住宅型路上静置型路上动态型技术产品主机厂电动汽车简介及技术简介主机厂电动汽车发展现状从国外车企来看,宝马、奥迪、奔驰、特斯拉、东风日产、沃尔沃等传统汽车都已经开始研发或测试旗下电动车的无线充电系统。●宝马计划2018年初推出无线充电系统,在530eiPerformance插电式混合动(PHEV)力轿车上使用。包括330e,740e和X5以及i3和i8电动车在内的其他iPerformancePHEV也将随后一起提供该系统。16技术产品主机厂电动汽车简介及技术简介●所有奥迪A8Le-tron都会在前轮之间安装一个无线充电装置,其可以用3.6kW的速度充电。此外,你也可以选择在停车位上安装一个重达40kg的无线电垫来完成无线充电任务。17主机厂电动汽车发展现状技术产品主机厂电动汽车简介及技术简介●奔驰计划在2018年推出首款针对电动汽车的无线充电系统,旨在...
