电力电缆接地电流检测VIP免费

电力电缆接地电流检测_第1页
1/47
电力电缆接地电流检测_第2页
2/47
电力电缆接地电流检测_第3页
3/47

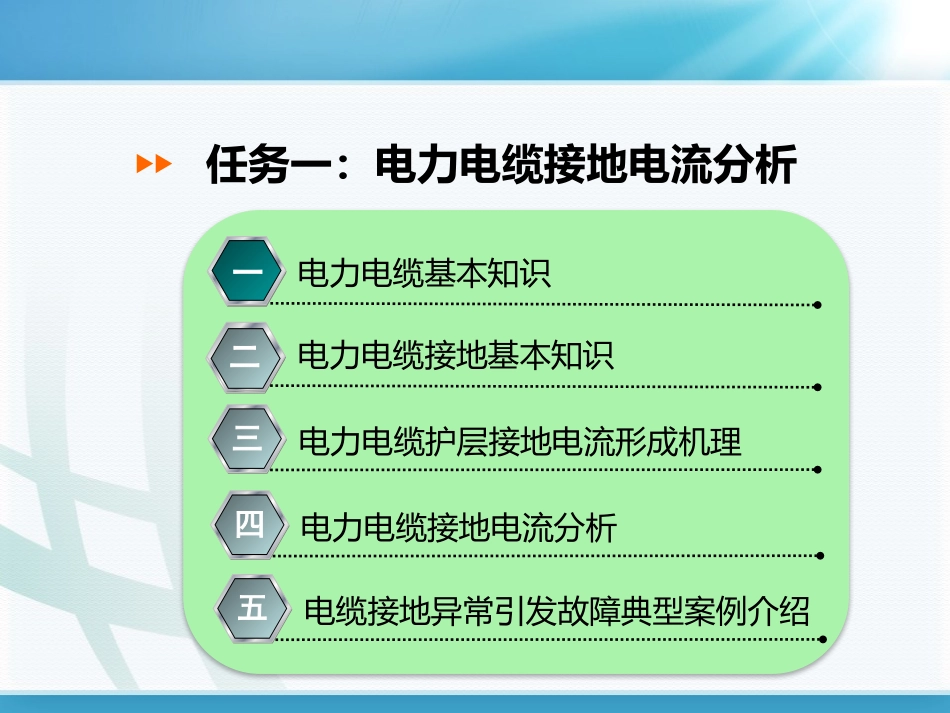

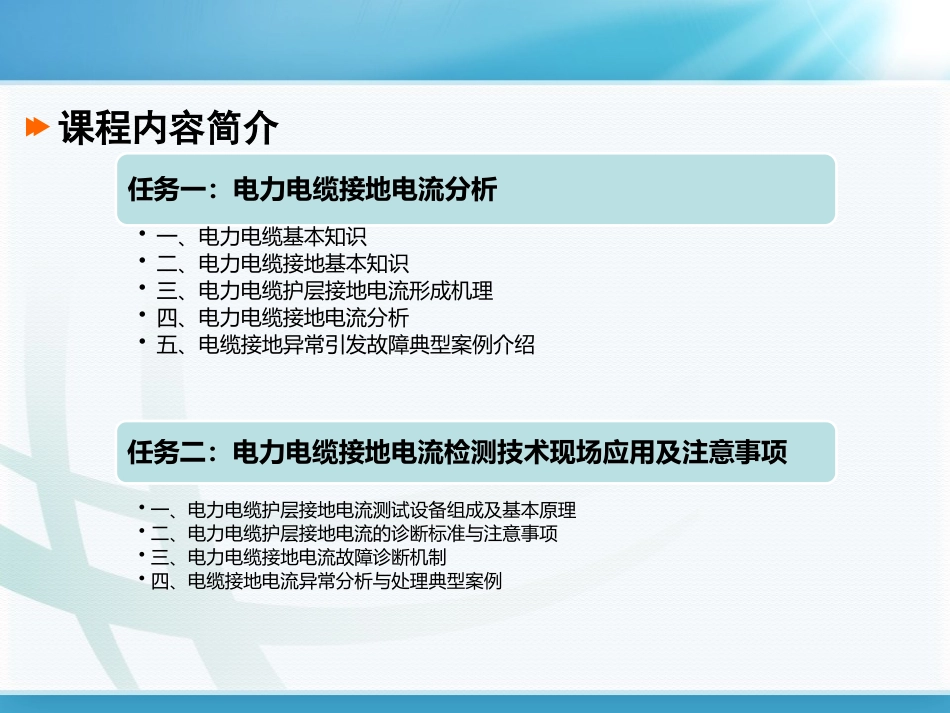

电力电缆接地电流检测课程内容简介任务一:电力电缆接地电流分析•一、电力电缆基本知识•二、电力电缆接地基本知识•三、电力电缆护层接地电流形成机理•四、电力电缆接地电流分析•五、电缆接地异常引发故障典型案例介绍任务二:电力电缆接地电流检测技术现场应用及注意事项•一、电力电缆护层接地电流测试设备组成及基本原理•二、电力电缆护层接地电流的诊断标准与注意事项•三、电力电缆接地电流故障诊断机制•四、电缆接地电流异常分析与处理典型案例任务一:电力电缆接地电流分析电力电缆接地基本知识电力电缆护层接地电流形成机理三电力电缆基本知识电力电缆接地电流分析四电缆接地异常引发故障典型案例介绍五一二1.电力电缆线路电力电缆是指在电力系统的主干线路中用以传输和分配大功率电能的电缆产品。产品的技术性能主要是导体的导电能力(载流量),高电场下的电场均匀性和绝缘稳定可靠性,整体结构的热平衡性(散热能力要与运行中的发热量保持平衡),电动应力承受能力,以及电缆在安装、敷设、运行中机械力的承受能力。电力电缆线路作为一个完整的输配电线路,包括电缆本体、接头、终端,视情况不同还可能带有不同功能的配件,如护层保护器、交叉互联箱、温度警示装置等。有些电缆线路还包括相应的附属土建部分,如电缆沟、排管、竖井、隧道等。与架空线路相比,电力电缆线路进行输电和配电的主要优点是:①不受大气环境(如雷电、雨雾、污秽物、风等)影响;②不占地表面和空间;③不影响城市景观美化;④维护工作量小。电力电缆线路的缺点是:①建设投资费用高;②输送电流密度小;③事故抢修时间长。一、电力电缆基本知识2.电力电缆绝缘分类电缆按绝缘材料和结构的不同可分为油浸纸绝缘电缆、挤包绝缘电缆和压力绝缘电缆三大类。(1)油浸纸绝缘电缆将绝缘纸带绕包在导电线芯上,经过真空干燥驱除绝缘纸中水分,再浸渍黏性矿物油填充纸带中气隙而形成油浸纸绝缘层,然后在绝缘层外挤包金属套,构成油浸纸绝缘电缆。油浸纸绝缘电缆使用广泛,但是因制造工艺复杂,目前已有被挤包绝缘电缆取代的趋势。(2)挤包绝缘电缆挤包绝缘电缆中使用的绝缘材料是电性能良好的有机高聚物。由于是将高聚物直接挤压在导电电芯上构成电缆绝缘,工艺相对简单,所以挤包绝缘电缆将逐步取代油浸纸绝缘电缆。按有机绝缘材料的不同,可将挤包绝缘电缆分成聚氯乙烯电缆,聚乙烯电缆,交联聚乙烯电缆和乙丙橡胶电缆等。(3)压力绝缘电缆在较高电压等级及特殊场合,有时候使用压力绝缘电缆。它们的结构特点是用带压力的油或者气填充或压缩油纸绝缘电缆中的气隙。按具体措施不同,压力绝缘电缆可分为充油电缆,充气电缆,钢管电缆和压气(SF6)绝缘电缆。3.交联聚乙烯绝缘电力电缆(1)电缆结构:交联聚乙烯绝缘单芯电缆一般包括导电线芯,内屏蔽层(包裹在导电线芯上),绝缘层,外屏蔽层(包裹在绝缘层上),金属套和外护层等组成部分,通常用于35kV以上电压等级。电缆的导电线芯是传导电流的通路,它必须具有很强的导电性以减少运行中电能在线路上的损耗,因此线芯需要采用高导电率的金属材料,常用的电力电缆线芯材料是铜和铝。护层的作用是保护电缆绝缘层,使其免受机械损伤和各种外界因素的影响,如水、日光、生物以及火灾等因素的破坏,保证电缆长期运行的电气稳定性,护层的优劣直接影响导电缆的使用寿命。(2)交联方法:聚乙烯分子的交联可以使用物理方法或化学方法。物理交联是用高能粒子射线或电子束照射聚乙烯使其交联,多用于绝缘层较薄的电缆。化学交联是在聚乙烯材料中加入少量过氧化物在一定温度下进行交联,又分为湿法交联,干法交联和硅烷交联三种。1)湿法交联湿法交联用蒸汽作为加热和加压媒介。交联过程中,过氧化物分解产生气体,如甲烷、乙烷、水蒸气等,它们会在绝缘中形成直径约1um~10um的微孔。交联后绝缘中含水量较高,介电强度降低,在电场作用下容易产生水树枝,导致绝缘老化。2)干法交联干法交联是用气体(如N2或SF6)代替蒸汽作为加热和加压的媒介,或仅用气体作为加压媒介,而用辐射方法加热绝缘进行交联。干法交联使绝缘中微孔数减少,含水量降低,提...
