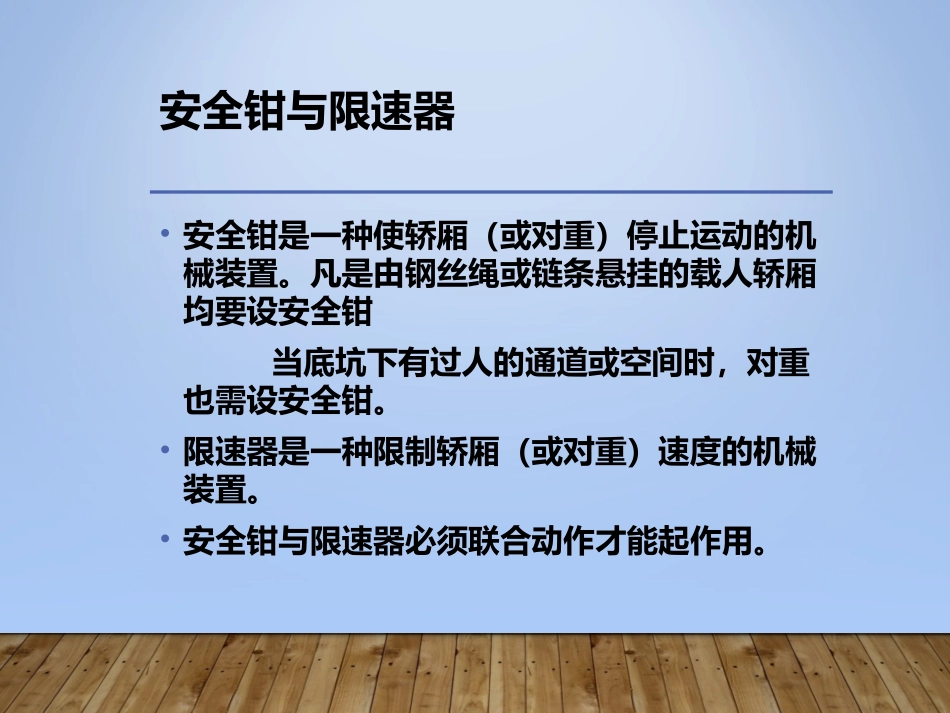

电梯安全与保护装置项目三:安全钳与限速器•安全钳是一种使轿厢(或对重)停止运动的机械装置。凡是由钢丝绳或链条悬挂的载人轿厢均要设安全钳当底坑下有过人的通道或空间时,对重也需设安全钳。•限速器是一种限制轿厢(或对重)速度的机械装置。•安全钳与限速器必须联合动作才能起作用。限速器和安全钳限速器和安全钳是电梯最重要的安全保护装置,也称之为断绳保护和超速保护。限速器的钢丝绳围绕着绳轮和底坑中的胀绳轮形成一个闭环,其绳头部与轿厢紧固在一起,并通过机械连杆与安全钳连起来。如果轿厢超速,限速器立即动作,触发夹绳装置夹紧钢丝绳。当轿厢下降时,钢丝绳拉动安全钳运作使安全钳对导轨产生摩擦力,把轿厢迅速制动在导轨上,停止运动。速限器工作原理安全钳工作原理限速器的要求•机械动作速度•限速器绳的提拉力•限速器绳的安全系数•绳轮与绳径比•动作响应时间应足够短•电气开关(超速及证实复位开关)•安装的可接近性•涨紧装置的导向及断绳保护开关•钢丝绳的预涨紧力一些实例图片双向动作限速器缓冲器•缓冲器是电梯底坑中最后一道保护装置,当电梯撞击缓冲器时,缓冲器吸收或消耗电梯的动能和势能,从而使电梯或对重安全减速直至停止。•一般缓冲器设在底坑里,有的电梯设在轿厢的顶部或对重的底部。轿厢上部的缓冲器的设置应满足,只有当对重完全压在缓冲器之后,才使装于轿厢上的缓冲器动作蓄能型缓冲器的性能要求•适用于额定速度V≤1m/s的电梯•总行程至少等于0.135v²(115%V的重力制停距离的两倍,即2S=2×(1.15v)²/2g),且不得小于65mm•应能承受4倍P+Q的静载荷非线性蓄能型缓冲器•适用于额定速度V≤1m/s的电梯•115%V,P+Q以自由落体撞击期间,平均减速度不大于1g•2.5g以上减速度时间不大于0.04s•轿厢反弹速度不应超过1m/s耗能型缓冲器•行程至少等于115%V的重力制停距离(0.0674V²)•115%V,P+Q以自由落体撞击期间,平均减速度不大于1g•2.5g以上减速度时间不大于0.04s•复位时间不大于120s•缓冲器上应有复位的电气安全开关限速器•限速器的一般技术要求:动作速度≥115%的额定速度限速器动作时对钢丝绳的作用力下列两者中之较大者:300牛顿安全钳动作所需力的两倍限速器钢丝绳直径≥6mm,一般为8mm。限速器涨紧轮应有导向装置,并设有断绳开关(非自动复位)限速器整定弹簧应有铅封,绝不允许他人随意调整。限速器限速器的种类一般采用离心式限速器,以旋转所产生的离心力来反映电梯的实际运行速度,常用的有甩块式和甩球式。根据限速器在动作时对钢丝绳的夹持是刚性的还是弹性的,又可分为刚性夹持式和弹性夹持式及摩擦式。于1999年开始EN81标准要求安全钳对上行方向的超速也起保护作用,即安全钳具有双向动作功能限速器-刚性限速器刚性夹持式组成:绳钳弹簧、夹绳钳、压缩弹簧、连接板、抛块、心轴、绳轮、棘齿罩、机架及偏心叉等工作原理电梯运行时,绳轮在钢丝绳的带动下旋转,由于离心力的作用使抛块向外张开,当限速器速度达到整定速度值时,离心力的增大使抛块锲住棘轮罩上的棘齿,带动棘轮罩转动,并使偏心叉随着回转,从而带动夹绳钳将钢丝绳夹住。限速器对钢丝绳的夹持力是不可调的,绳索一旦被夹住,就会越夹越紧,因此称为刚性夹持式。刚性夹持式对钢丝绳的损伤比较大,仅适宜于低速电梯,一般限速器上没有超速开关。正常情况下,绳钳与钢丝绳之间应有3mm以上的间隙,绳钳上端的压缩弹簧在绳钳夹持钢丝绳时能起到一点缓冲作用。限速器-弹性限速器•弹性夹持式限速器上安装有超速开关,限速器对电梯速度的限制作用分为两个独立的动作当电梯运行速度达到限速器超速开关动作速度时,超速开关首先动作,同时切断安全回路,制动器失电抱闸,使电梯停止运行,限速器超速开关动作速度亦称为第一动作速度。第一动作速度开关第一动作速度开关限速器-弹性限速器如电梯继续加速下行,则带动夹绳钳动作,夹绳钳在自重作用下,将限速器钢丝绳夹住,由于绳钳与钳座之间有夹紧弹簧,因此绳钳对限速器钢丝绳的夹紧是一个弹性夹持过程(两个夹绳钳具有联动关系),对绳索起到...
