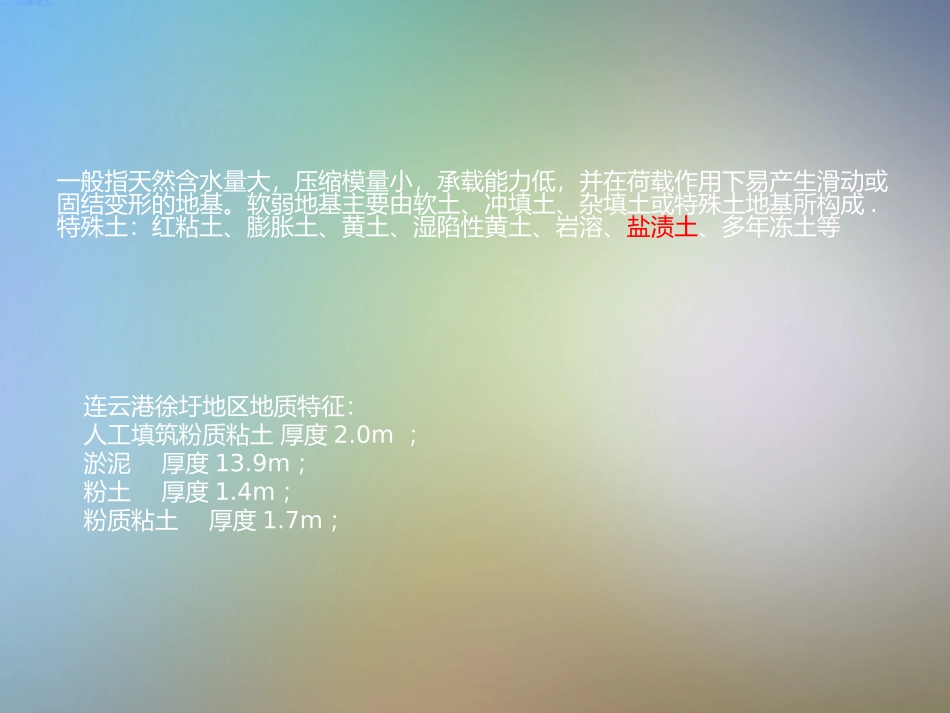

钉型双向搅拌粉喷桩施工技术一、地基处理概述基础直接建造在未经加固的天然土层上时，这种地基称之为天然地基；若天然地基很软弱，不能满足地基强度和变形等要求，则事先需要人工处理后再建造基础，“”这种地基加固称为地基处理，在铁路上通常叫软基处理。二、软基定义一般指天然含水量大，压缩模量小，承载能力低，并在荷载作用下易产生滑动或固结变形的地基。软弱地基主要由软土、冲填土、杂填土或特殊土地基所构成.特殊土：红粘土、膨胀土、黄土、湿陷性黄土、岩溶、盐渍土、多年冻土等连云港徐圩地区地质特征：人工填筑粉质粘土厚度2.0m；淤泥厚度13.9m；粉土厚度1.4m；粉质粘土厚度1.7m；三、软基处理的目的提高土的抗剪强度；降低地基土的压缩性；改善地基的透水性，提高地基土的透水性加快固结或降低透水性以减少水压力作用（如基坑抗渗透）改善地基土的动力特性；改善特殊土的不良地基特性；四、软土地基加固处理方法铁路工程常用的地基处理方法:浅层处理：换填法，砂垫层法、土工合成材料（土工格栅、土工格室）垫层法。排水固结法：袋装砂井、砂井、塑料排水板堆载预压、真空预压、井点降水复合地基：水泥搅拌桩、粉喷桩、旋喷桩、砂桩、碎石桩强夯：强夯置换钉型双向水泥搅拌粉喷桩连盐铁路五、钉型双向水泥搅拌粉喷桩工艺原理粉喷桩是指：通过特殊装置将压缩空气和粉体固化材料，经过高压软管和搅拌轴送到搅拌叶片的喷嘴喷出。借助叶片的旋转，在叶片的背后产生孔隙，安装在叶片背后的喷嘴将压缩空气连同粉体固化材料一起喷出，混合气体在孔隙中压力急剧降低，使固化材料黏附在旋转产生孔隙的土中，转到半周另一叶片将土和粉体固化材料搅拌混合在一起。双向搅拌粉喷桩是指：改装普通粉喷桩机传动系统，增加圆形内钻杆和内钻杆驱动电机；内钻杆底部装一层平刀片，方形外钻杆改一层螺旋刀片为两层平刀片；刀片水平方向与水平面成一定角度的夹角，夹角的度数根据土层破碎情况现场试验确定。施工中利用高压风将水泥粉送入地下，通过桩机内外钻杆的叶片旋转、切削作用，强制搅拌、破碎充分混合水泥粉和原位地基土，使两者之间发生一系列物理-化学反应，在短期内使原来的软土地基变成具有整体性、水稳定性和一定强度的水泥加固土桩，其与桩间原位土形成复合地基，从而提高地基承载力，减小地基的沉降，达到加固地基的目的。双向搅拌桩钻头1—安装在外钻杆上的反向旋转搅拌叶片；2—安装在内钻杆上；的正向旋转搅拌叶片；3—内钻杆；4—外钻杆；1234钉型桩钻头钉形双向搅拌粉喷桩是指：在分析水泥土搅拌桩复合地基应力传递规律和土拱效应的基础上，改装固定平刀头为可自动伸缩的平刀头。通过平刀头的自动伸缩使桩身上部截面扩大而形成的类似钉子形状的水泥土搅拌桩。钉型双向水泥搅拌粉喷桩施工工艺试验为了更科学的指导施工，获取最适合场地地质条件的施工参数，严格控制双向搅拌钉型粉喷桩的施工质量，优化工程施工工艺，总结出确信可靠的施工方案，在全线推广应用。在施工前，将根据设计要求进行现场工艺性试验。1、掌握满足设计单桩粉喷量的各种技术参数，（钻杆钻进和提升速度、喷粉压力、进入持力层电流大小）等。2、掌握钻进和提升的阻力情况，选择合理的钻头形式、电机功率等。3、确定水泥最佳用量，检验室内试验所确定的配合比是否便于施工，是否需要添加外加剂等。4、验证施工工艺和方法、施工顺序。实验目的：钉型双向搅拌粉喷桩施工参数我分部于2014年1月22日至26日，在XWDK29+580处进行粉喷桩工艺试验，并从中总结得出了具体可靠的施工工艺参数及工艺流程经验，完全能够在我分部管区路基范围内用于指导钉型双向搅拌水泥粉喷桩的大面积施工。六、钉型双向水泥搅拌粉喷桩施工工艺1、机械配置2、现场施工准备3、工艺流程4、质量验收标准5、桩身质量检测目前专门用于钉形双向水泥搅拌粉喷桩的定型成套机械设备还没有，更多的是使用原单向搅拌桩机进行改装而成，我分部进场的机器是在ZGZ-A型粉喷桩机基础上有专利单位改装成SXJB-A型双向粉喷桩机。1、机械配备钉形水泥土双向搅拌桩机设备主要有a底盘、b支架、c箱体、d同心双轴钻杆、e自动伸缩钻头等组成。...
