风功率预测系统VIP免费

风功率预测系统_第1页
1/32
风功率预测系统_第2页
2/32
风功率预测系统_第3页
3/32

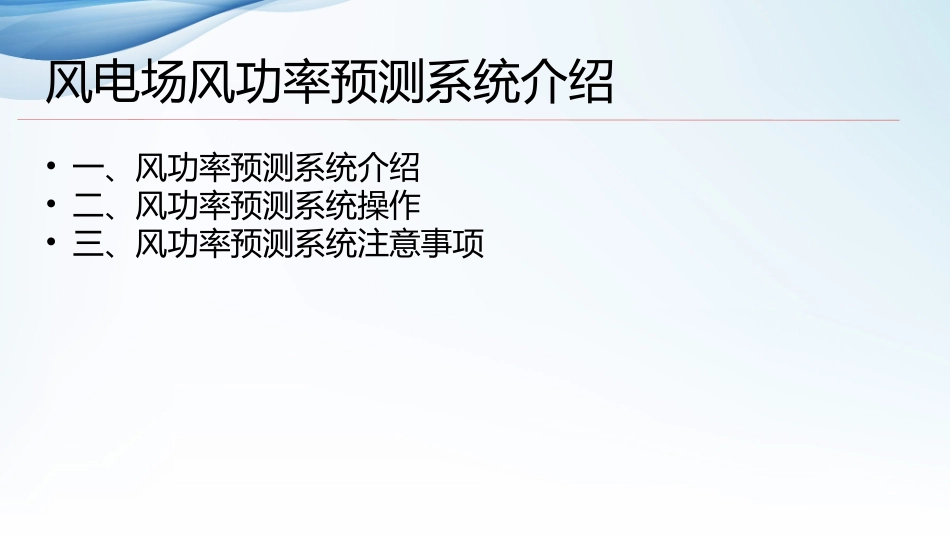

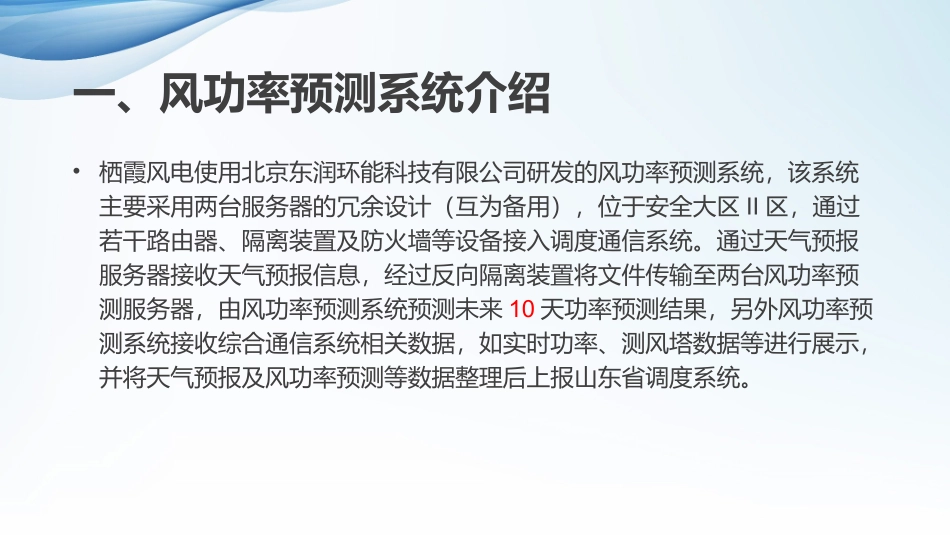

风电场风功率预测及考核系统介绍栖霞风电风功率预测系统介绍考核系统介绍杨学良风电场风功率预测系统介绍•一、风功率预测系统介绍•二、风功率预测系统操作•三、风功率预测系统注意事项一、风功率预测系统介绍•栖霞风电使用北京东润环能科技有限公司研发的风功率预测系统,该系统主要采用两台服务器的冗余设计(互为备用),位于安全大区II区,通过若干路由器、隔离装置及防火墙等设备接入调度通信系统。通过天气预报服务器接收天气预报信息,经过反向隔离装置将文件传输至两台风功率预测服务器,由风功率预测系统预测未来10天功率预测结果,另外风功率预测系统接收综合通信系统相关数据,如实时功率、测风塔数据等进行展示,并将天气预报及风功率预测等数据整理后上报山东省调度系统。一、风功率预测系统介绍调度系统拓扑图二、风功率预测系统操作•1、用户登录及退出•登录:预测系统采用B/S模式(浏览器/服务器模式),用户登录系统不需要安装其它软件,在系统所在网段任何一台电脑的浏览器上输入风电功率预测系统的链接(即网址),便可以进入系统的登陆界面,所有操作必须在用户成功登陆并授权的情况下进行。•退出:登陆用户在系统右上角选择【退出】连接,系统自动对用户进行退出操作。二、风功率预测系统操作二、风功率预测系统操作•2、实时监控管理•实时监控,是指查看当天风场的信息展示,包括实时功率、短期功率、超短期功率、气象信息,每天上报数据监控等。•超短期预测功率:根据实时功率及风速预测15分钟之后的功率。(全天96个点)•短期功率:即前一天预测的今天的不同时段的功率。•上报监控:风功率预测系统在规定时间内上报省调相关数据(包括接收),正常上报显示成功或监控点绿色,不成功时显示上报失败或监控点红色并闪烁。二、风功率预测系统操作二、风功率预测系统操作•实时监控曲线查看:由于不同曲线可能会重合,查看某一曲线时,可以单击其它曲线一次,该曲线消失,在单击又会显示。二、风功率预测系统操作•3、曲线展示管理:曲线展示(功率及风速等)、气象曲线展示。•曲线展示(功率及风速等):与前面的实时监控曲线一样,不同的是可以通过输入日期,查看历史曲线或后几天的预测曲线。•功率曲线只是曲线展示中取出的一部分。•气象曲线:最主要的是展示风向的风向玫瑰图二、风功率预测系统操作二、风功率预测系统操作二、风功率预测系统操作•4、上报管理:对所需报送的信息进行监控,同实时监控管理,不同是可以选择性查找上报失败或成功项,并能进行手动上报,作为自动上报的补充。二、风功率预测系统操作•5、发电计划管理:主要针对春节限电调峰时段,由调度下发第二天发电计划曲线,风功率预测接收后上传至综合通信终端,由综合通信终端下发指令给能量管理平台,通过AGC投入进行风机发电负荷控制,使之符合调度计划曲线。•由于计划曲线是不断下发改变的,所以打印计划曲线表格时,应以最后一次接收的为准,防止手动调节执行错误的计划曲线,造成考核。二、风功率预测系统操作二、风功率预测系统操作•6、入库记录查询:主要是检查天气预报接收情况,一般每天会接收2次,每次接收2个文件,分别是天气预报文件和功率文件,一次天气预报可以提供10天的风功率预测,但是越靠后预测准确率越低,所以天气预报文件正常接收最为稳妥。三、风功率预测系统注意事项•风功率预测系统运行中会出现一系列问题,如数据传输、数据接收异常等,如果不及时处理,容易造成考核。容易造成考核的如下几项:•1、次日功率不上报:每天8点上报,可以通过上报管理和实时监控查看,不上报容易造成日前上报率及准确率考核。(1)天气预报文件长时间未接收,造成无法形成上报数据文件处理:检查天气预报服务器外网连接是否正常,服务器是否死机,联系厂家对侧天气预报文件是否正常下发。(2)调度数据网短时中断,造成该时间段上报失败三、风功率预测系统注意事项•处理:检查综合通信调度数据网连接是否正常,若中断联系地调自动化班询问有无工作或其它异常;若通信正常,尝试手动上报次日功率。•2、实时风功率预测上报有缺失:正常实时风功率预测每15分钟上报...
