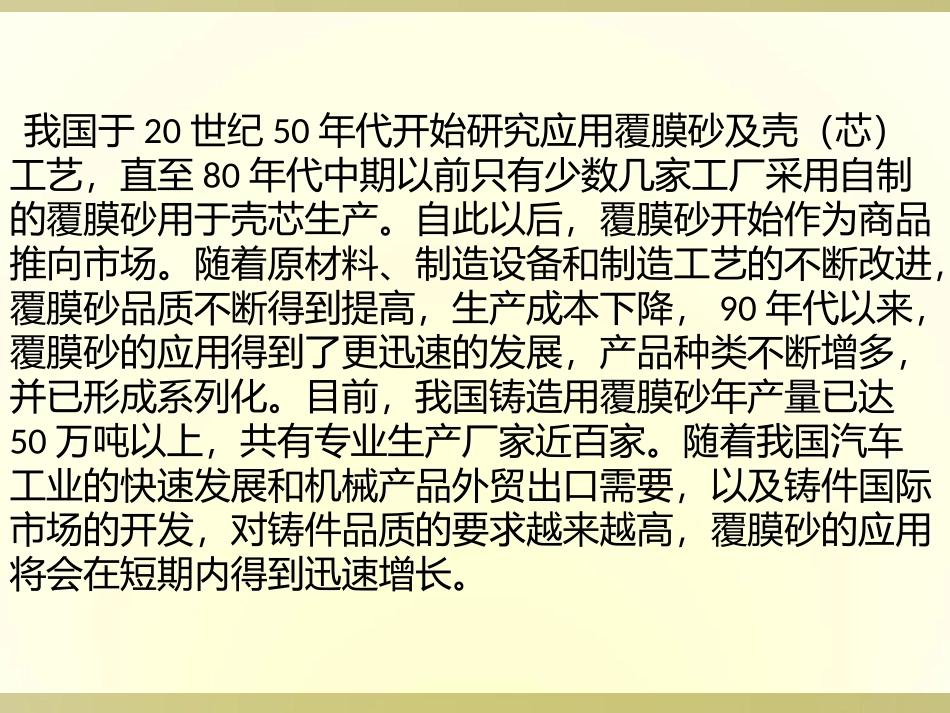

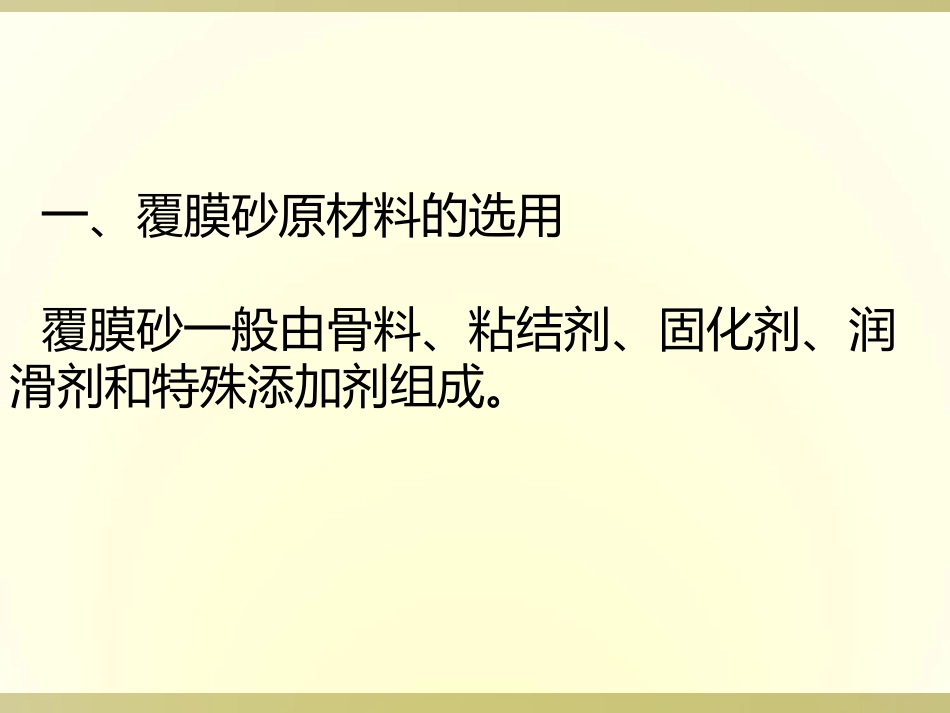

覆膜砂铸造材料工艺铸造生态圈我国于20世纪50年代开始研究应用覆膜砂及壳（芯）工艺，直至80年代中期以前只有少数几家工厂采用自制的覆膜砂用于壳芯生产。自此以后，覆膜砂开始作为商品推向市场。随着原材料、制造设备和制造工艺的不断改进，覆膜砂品质不断得到提高，生产成本下降，90年代以来，覆膜砂的应用得到了更迅速的发展，产品种类不断增多，并已形成系列化。目前，我国铸造用覆膜砂年产量已达50万吨以上，共有专业生产厂家近百家。随着我国汽车工业的快速发展和机械产品外贸出口需要，以及铸件国际市场的开发，对铸件品质的要求越来越高，覆膜砂的应用将会在短期内得到迅速增长。一、覆膜砂原材料的选用覆膜砂一般由骨料、粘结剂、固化剂、润滑剂和特殊添加剂组成。•骨料骨料是构成覆膜砂的主体。对骨料的要求是：耐火度高、挥发物少、颗粒较圆整并自身强度高等。一般选用天然洗硅砂，这主要是由于其储量丰富，价格便宜，能满足铸造要求。只有特殊要求的铸钢件或铸铁件才采用锆砂或铬铁矿砂。对硅砂的一般要求是：•SO2含量高。铸铁及有色铸造用砂要求SO2＞90%，铸钢件要求＞97%；•含泥量≤0.2%；•粒度分布宜采用3～5筛分散度；•AFS粒度：应根据铸造表面粗糙度要求来选用不同的细度，一般为AFS50～65；•粒形：尽可能选用圆整性好的硅砂，角行因素应＜1.3；•pH值＜7:；•硅砂需用水清洗过，如有特殊要求，可将硅砂酸洗或进行高温活性处理（900℃焙烧）•粘结剂目前普遍采用酚醛类树脂作为粘结剂。酚醛类树脂有固体和液体、热固性和热塑性之分。目前制作覆膜砂通常采用热塑性固态酚醛树脂。对其性能要求是：•聚合速度（热板法）：25～27s；•软化点（环球法）：90～105℃；•流动性（斜板法）：60～110mm；•游离酚含量（溴化法）：≤4%。粘结剂的性能对覆膜砂的品质有很大的影响，人们一直在致力于研究如何提高酚醛树脂的性能，以及寻找酚醛树脂的替代品。国外已开发出不同性能的专用树脂，如果强度低发气树脂、易溃散树脂，也有采用改性聚酯树脂的报道，但未得到全面推广，至今普遍采用的仍是改性酚醛树脂。国内近年来在覆膜砂专用酚醛树脂的研究开发方面发展较快，已开发出不同的改性酚醛树脂供生产使用。•固化剂、润滑剂、添加剂固化剂通常采用乌洛托品即六亚甲基四胺，分子式为（CH2）6N4，要求为工业一级品。润滑剂一般采用硬脂酸钙。其作用是防止覆膜砂结块，增加流动性，使型、芯表面致密及改善砂型（芯）的脱模性。添加剂的主要作用是改善覆膜砂的性能。目前采用的添加剂主要有：耐高温添加剂（如含碳材料或其他惰性材料）、易贵散添加剂（如二氧化锰、重络酸钾、高锰酸钾、已内酰胺等）、增强增韧添加剂（如超短玻璃纤维材料、有机硅烷KH-550等）以及防粘砂添加剂和抗老化添加剂等等。二．覆膜砂的分类随着覆膜砂应用范围的不断扩展，不同铸造工艺、不同材质要求以及不同结构的铸件对覆膜砂提出了不同的性能要求。自20世纪90年代以来，国内开发了不同性能的覆膜砂，按其性能特点来划分，可将国内市场的覆膜砂分为干态和湿态两大类。其中干态类包括：普通类、耐高温类、高强度低发气类、易溃散类、离心铸造类等。湿态覆膜砂包括机械类和手工类两种。各类覆膜砂的主要成分、特点及适用范围如下：•普通覆膜砂其组成通常由石英砂热塑性酚醛树脂、乌洛托品和硬脂酸钙构成，不加有关添加剂。其树脂加入量通常在一定强度要求下相对较高，不具备耐高温、低膨胀、低发气等特性，适用于一些要求不高、结构较简单的铸铁件生产。•高强度低发气覆膜砂是在普通覆膜砂的基础上，通过加入有关特性的“添加剂”和采用新的配制工艺，使树脂用量大幅下降，发气量显著降低，并能延缓发气速度。该覆膜砂具有高强度、低膨胀、低发气、慢发气等特点，特别适用于铸铁件、中小铸钢件中要求发气量低的砂芯，如阀体砂芯等。•耐高温覆膜砂该砂一般是指覆膜砂的热强度大、耐热时间长、高温变形小，而不是指其耐火度高。它是通过特殊的工艺配方技术（一般是在硅砂覆膜时加入一定量的惰性材料如铣砂、高铬矿砂、含碳材料或其他惰性材料等），生产出具有优异高温性能和综合铸造性能的新...
