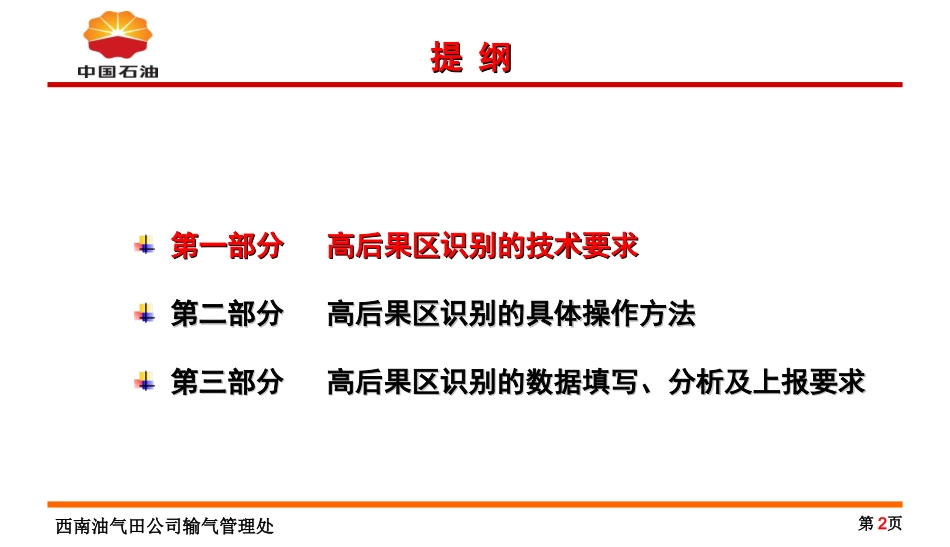

西南油气田公司输气管理处第1页二○一七年三月西南油气田公司输气管理处输气管理处管道高后果区识别培训输气管理处管道高后果区识别培训西南油气田公司输气管理处第2页提纲提纲第一部分高后果区识别的技术要求第一部分高后果区识别的技术要求第二部分高后果区识别的具体操作方法第二部分高后果区识别的具体操作方法第三部分高后果区识别的数据填写、分析及上报要求第三部分高后果区识别的数据填写、分析及上报要求第3页GB32167-2016《油气输送管道完整性管理规范》高后果区定义：——管道泄漏后可能对公众和环境造成较大不良影响的区域。第4页第5页输气管道三、四级地区为管道高后果区的主要组成部分，应作为高后果区识别工作的重点予以关注，故实施高后果区识别工作首先应识别管道三、四级地区。第6页依据GB50251-2015《输气管道工程设计规范》：沿管道中心两侧各200米范围内，任意划分长度为2km并能包括最大聚居户数的若干地段，按划定地段内的户数应划分为四个等级。在乡村人口集聚的村庄、大院及住宅楼，应以每一独立户作为一个供人居住的建筑物计算。第7页一级一类地区不经常有人活动及无永久性人员居住的区段一级二类地区户数在15户或以下的区段二级地区户数在15户以上、100户以下的区段三级地区户数在100户或以上的区段，包括市郊居住区、商业区、工业区、规划发展区以及不够四级地区条件的人口稠密区四级地区四层或四层以上楼房（不计地下室层数）普遍集中、交通频繁、地下设施多的区段第8页当划分地区等级边界线时，边界线距最近一幢建筑物外边缘不应小于200米。在一级、二级地区内的学校、医院以及其他公共场所等人群聚集的地方，应按三级地区选择设计系数。当一个地区的发展规划足以改变该地区的现有等级时，应按发展规划划分地区等级。第9页第10页请注意地区等级边界划分按照“当划分地区等级边界线时，边界线据最近一幢建筑物外边缘不应小于200米。”确定。第11页200米2KM实际划分长度第12页特定场所处于三级、四级地区外，其分布较为零散，由其确定的高后果区范围较小，需要在日常巡线过程中进行识别。定义：依据GB32167-2015《油气输送管道完整性管理规范》，特定场所是除三级、四级地区外，由于天然气管道泄漏可能造成人员伤亡的潜在影响区域。第13页第14页第15页管道管段潜在影响半径（m）管道管段潜在影响半径（m）北外环南部输气站—龙岗输气站228华温线温江输气新站—温江配气老站19南部输气站—连山输气站256磨家支线古泉阀井-磨家配气站15龙岗输气站—渡口河输气站228龙灯山支线新兴阀室—龙灯山站9渡南线渡口河输气站—南坝输气站213汪洋支线汪洋新站-汪洋老站15龙肖线龙岗输气站—肖溪输气站220曲江支线珠嘉阀室—曲江阀室8肖石线肖溪输气站—石桥输气站213文宫支线文宫阀室—文宫阀井10南屏线南坝输气站—屏锦输气站213团贡线团山输气站—贡井配气站19李端支线王家桥输气站-李端阀室4潜在影响半径速查表（表中未列举的管道潜在影响半径为200m）第16页高后果区等级划分要求第17页现场确认过程要点地方政府存在明确规划的区域应纳入识别考虑。日常巡线过程中应调查特定场所的人员活动情况及区域（主要指集市）。第18页高后果区边界的确定方式主要考虑采用直接测量或投影位置直接外延间距的方式。图纸上能够明确识别的三、四级地区——在图纸上以该区域最外沿建筑物相对于管道的投影距离沿着管道向外延伸200米；需要现场核实的三、四级地区——现场识别后初步确定区域边界为之，并使用激光测距仪测量与边缘建筑物的间距，沿着管道逐渐外移至与边缘建筑物的间距均大于200米时确定边界；特定场所——沿管道中心线进行巡线时间隔测量管道中心线与特定场所边缘的间距。西南油气田公司输气管理处第19页提纲提纲第一部分高后果区识别的技术要求第一部分高后果区识别的技术要求第二部分高后果区识别的具体操作方法第二部分高后果区识别的具体操作方法第三部分高后果区识别的数据填写、分析及上报要求第三部分高后果区识别的数据填写、分析及上报要求第20页第21页第22页边界第23页第24页该方法主要针对较容易识别的三、四级地区划分时使用。...
