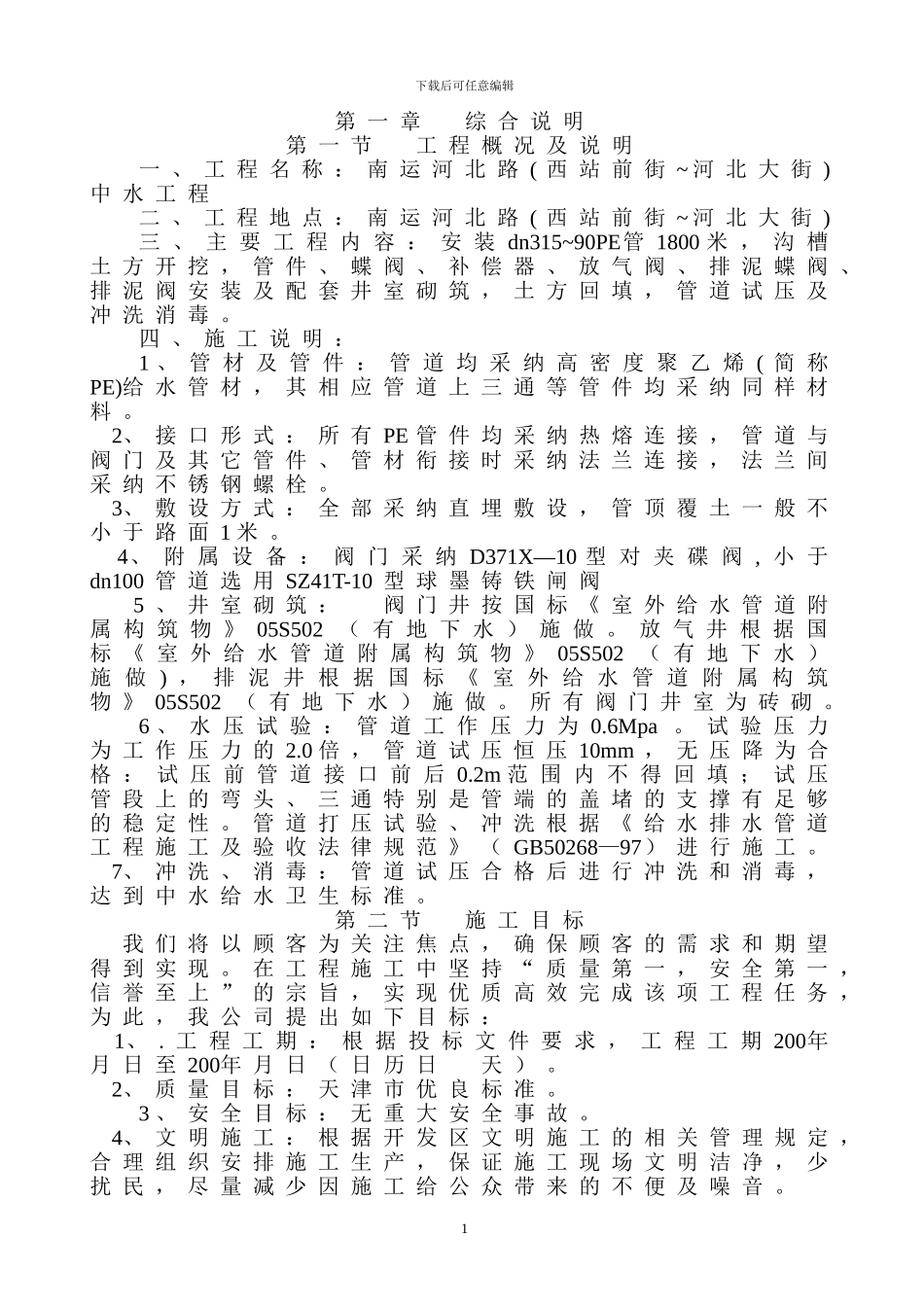

下载后可任意编辑第 一 章 综 合 说 明第 一 节 工 程 概 况 及 说 明一 、 工 程 名 称 ： 南 运 河 北 路 ( 西 站 前 街 ~ 河 北 大 街 )中 水 工 程二 、 工 程 地 点 ： 南 运 河 北 路 ( 西 站 前 街 ~ 河 北 大 街 )三 、 主 要 工 程 内 容 ： 安 装 dn315~90PE管 1800 米 ， 沟 槽土 方 开 挖 ， 管 件 、 蝶 阀 、 补 偿 器 、 放 气 阀 、 排 泥 蝶 阀 、排 泥 阀 安 装 及 配 套 井 室 砌 筑 ， 土 方 回 填 ， 管 道 试 压 及冲 洗 消 毒 。 四 、 施 工 说 明 ：1 、 管 材 及 管 件 ： 管 道 均 采 纳 高 密 度 聚 乙 烯 ( 简 称PE)给 水 管 材 ， 其 相 应 管 道 上 三 通 等 管 件 均 采 纳 同 样 材料 。 2、 接 口 形 式 ： 所 有 PE 管 件 均 采 纳 热 熔 连 接 ， 管 道 与阀 门 及 其 它 管 件 、 管 材 衔 接 时 采 纳 法 兰 连 接 ， 法 兰 间采 纳 不 锈 钢 螺 栓 。 3、 敷 设 方 式 ： 全 部 采 纳 直 埋 敷 设 ， 管 顶 覆 土 一 般 不小 于 路 面 1 米 。 4、 附 属 设 备 ： 阀 门 采 纳 D371X—10 型 对 夹 碟 阀 , 小 于dn100 管 道 选 用 SZ41T-10 型 球 墨 铸 铁 闸 阀 5 、 井 室 砌 筑 ： 阀 门 井 按 国 标 《 室 外 给 水 管 道 附属 构 筑 物 》 05S502 （ 有 地 下 水 ） 施 做 。 放 气 井 根 据 国标 《 室 外 给 水 管 道 附 属 构 筑 物 》 05S502 （ 有 地 下 水 ）施 做 ) ， 排 泥 井 根 据 国 标 《 室 外 给 水 管 道 附 属 构 筑物 》 05S502 （ 有 地 下 水 ） 施 做 。 所 有 阀 门 井 室 为 砖 砌 。6 、 水 压 试 验 ： 管 道 工 作 压 力 为 0.6Mpa 。 试 验 压 力为 工 作 压 力 的 2.0 倍 ， 管 道 试 压 恒 压 10mm ， 无 压 降 为 合格 ： 试 压 前 管 道 接 口 前 后 0.2m 范 围 内 不 得 回 填 ； 试 压管 段 上 的 弯 头 、 三 通 特 别 是 管 端 的 盖 堵 的 支 撑 有 足 ...
