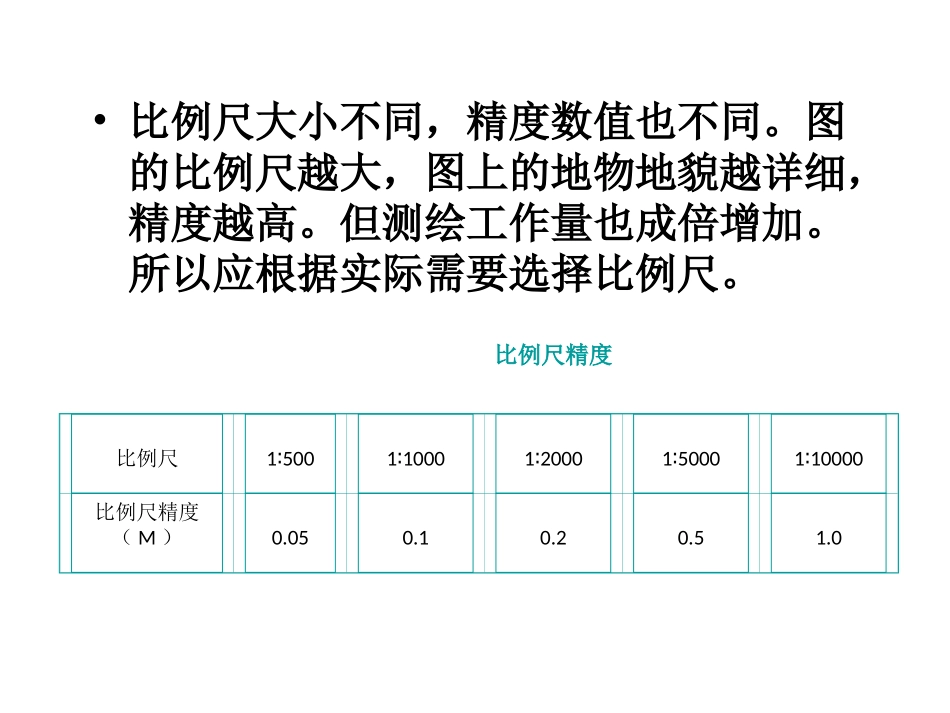

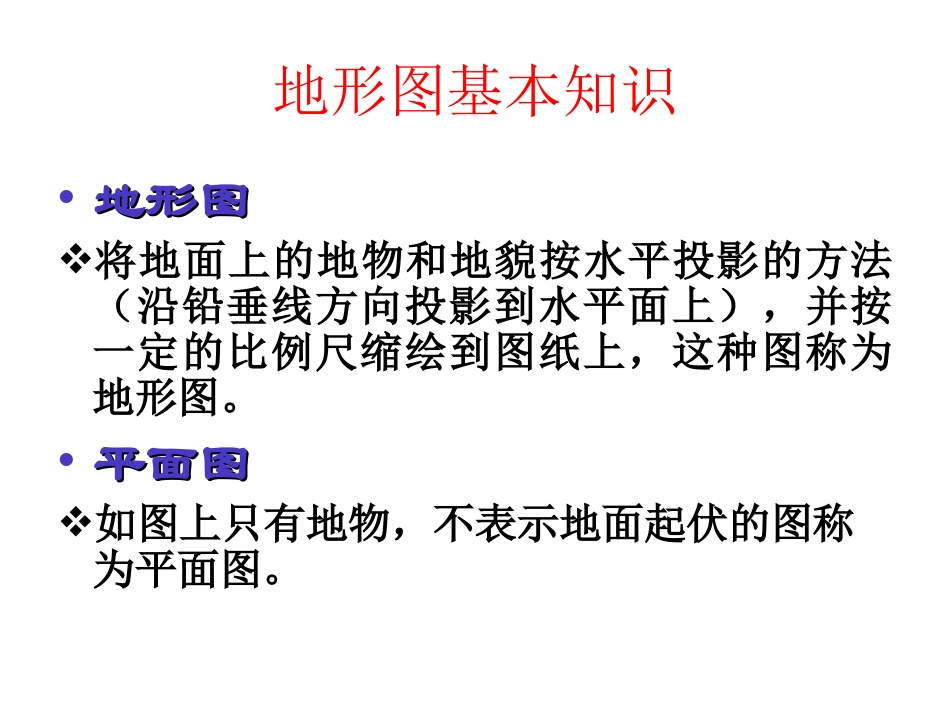

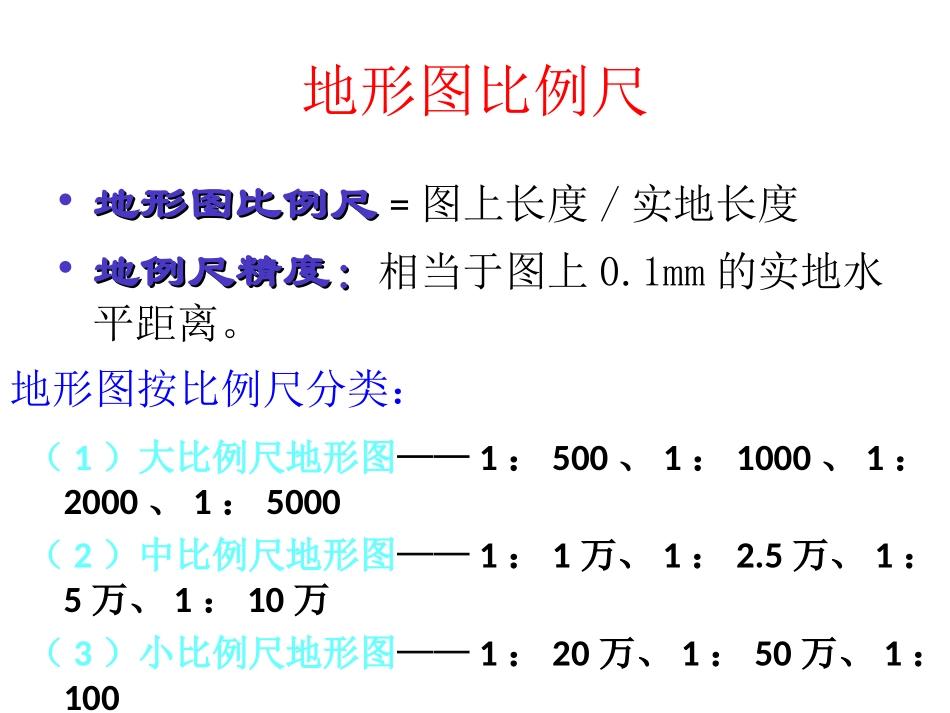

地形图基本知识•地形图地形图将地面上的地物和地貌按水平投影的方法（沿铅垂线方向投影到水平面上），并按一定的比例尺缩绘到图纸上，这种图称为地形图。•平面图平面图如图上只有地物，不表示地面起伏的图称为平面图。地形图比例尺•地形图比例尺地形图比例尺=图上长度/实地长度•地例尺精度：地例尺精度：相当于图上0.1mm的实地水平距离。地形图按比例尺分类：（1）大比例尺地形图——1：500、1：1000、1：2000、1：5000（2）中比例尺地形图——1：1万、1：2.5万、1：5万、1：10万（3）小比例尺地形图——1：20万、1：50万、1：100•比例尺大小不同，精度数值也不同。图的比例尺越大，图上的地物地貌越详细，精度越高。但测绘工作量也成倍增加。所以应根据实际需要选择比例尺。比例尺精度比例尺1500∶11000∶12000∶15000∶110000∶比例尺精度（M）0.050.10.20.51.0地形图的分幅与编号•梯形分幅与编号•按经纬线分幅的梯形分幅(trapezoidmap-subdivision)法，它一般用于1:5000~1:100万的中、小比例尺地图的分幅；•矩形分幅与编号•按坐标格网分幅的矩形分隔(rectangularmap-subdivision)法，它一般用于城市和工程建设1:500~1:2000的大比例尺地图的分幅。梯形分幅•1:100万：经差6度，由经线180度起，自西向东1—60编号；纬差4度，由赤道分别向南北至88度。如G-48，SG-48.•1：10万：每幅1:100万的图按经差30′、纬差20′划分为144幅。•1：1万：每幅1：10万的图按经差3’45”,纬差2’30”划分为64幅。新的梯形分幅矩形分幅——用纵横坐标网线划分。适用于大比例尺地形图。按图幅西南角点的坐标公里数编号。图幅大小，主要有：（（11））50cm×50cm50cm×50cm或或50cm×40cm50cm×40cm用于用于11：：500500、、11：：10001000、、11：：20002000（（22））40cm×40cm40cm×40cm用于用于11：：50005000地形图的识读——图廓和图廓外注记1.图号、图名和接图表2.比例尺3.经纬度及坐标格网4.三北方向图5.坐标系统高程系统图式、测图日期测图者6.内、外图廓。•地物的表示方法地物的表示方法比例符号比例符号非比例符号非比例符号线性符号线性符号注记符号注记符号如房屋如房屋如水准点如河流如水稻田地貌符号——等高线(contour)1、定义:地面上高程相等的相邻点所连接而成的闭合曲线。等高线平距——相邻等高线之间的水平距离d。等高距(contourinterval)、等高线平距、地面坡度等高距——相邻等高线之间的高差h。hhhhhh山坡线dd11dd22dd33dd44dd55dd66注：由于h为定值，所以i与d成反比。hhhhhh山坡线i地面坡度i：(为地面倾角)i=—hd=tandd11dd22dd33dd44dd55dd66典型地貌的等高线：（3）山谷、山谷线（集水线）（4）鞍部（垭口）（（11）山峰、盆地、峭壁、悬崖、山脚）山峰、盆地、峭壁、悬崖、山脚（（22）山脊、山脊线（分水线））山脊、山脊线（分水线）等高线按用途分类：•基本等高线——首曲线(intermediatecontour)•加粗等高线——计曲线(indexcontour)•半距等高线——间曲线(half-intervalcontour)•1/4等高线——助曲线(extracontour)•等高线特征等高线特征①同一等高线上，各点高程相等②等高线是自行闭合的连续曲线，不在图内闭合就在图外闭合③除在悬崖处外，等高线不能相交④地面坡度是指等高距h与平距d之比，用i表示⑤等高线通过山脊线及山谷线，必须改变方向，而且与山脊线山谷线垂直相交模拟测图前的准备工作测地形图分为：白纸测图（模拟测图）(analogmap)与数字测图(digitalmap)一．图纸的选用主要有：1.磅纸（机械制图用的图纸）2.聚脂薄膜——透明、不变形、可洗。坐标格网一般已绘制。坐标格网的绘制方格网的大小：40cm50cm或50cm50cm方格的大小：10cm10cm1.对角线法oabcd坐标格网尺法①坐标格网尺（1）坐标格网尺的图片（2）用坐标格网尺绘制方法3.软件绘制方法——如AutoCAD或CASS软件。44．格网的检查．格网的检查要求：格网交点应在一要求：格网交点应在一条直线上，偏离不应大条直线上，偏离不应大于于0.2mm0.2mm。每格长度误。每格长度误差也不应超过差也不应超过0.2mm0.2mm。。控制点的展绘例：展绘控制点A(647...
