主抽风机施工方案

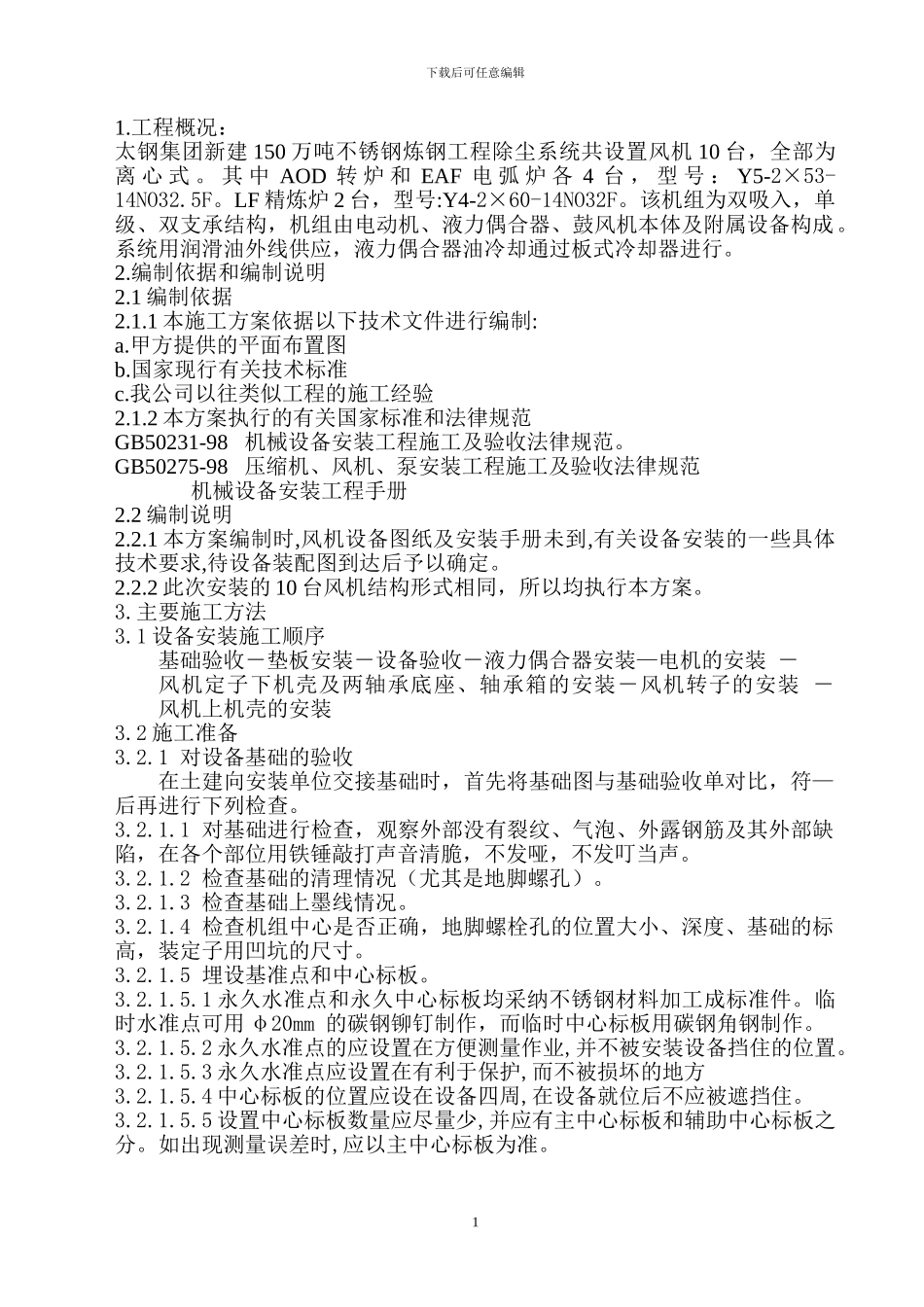

下载后可任意编辑1.工程概况：太钢集团新建 150 万吨不锈钢炼钢工程除尘系统共设置风机 10 台，全部为离 心 式 。 其 中 AOD 转 炉 和 EAF 电 弧 炉 各 4 台 ， 型 号 ： Y5-2×53-14NO32.5F。LF 精炼炉 2 台，型号:Y4-2×60-14NO32F。该机组为双吸入，单级、双支承结构，机组由电动机、液力偶合器、鼓风机本体及附属设备构成。系统用润滑油外线供应，液力偶合器油冷却通过板式冷却器进行。2.编制依据和编制说明2.1 编制依据2.1.1 本施工方案依据以下技术文件进行编制:a.甲方提供的平面布置图b.国家现行有关技术标准c.我公司以往类似工程的施工经验2.1.2 本方案执行的有关国家标准和法律规范GB50231-98 机械设备安装工程施工及验收法律规范。GB50275-98 压缩机、风机、泵安装工程施工及验收法律规范 机械设备安装工程手册2.2 编制说明2.2.1 本方案编制时,风机设备图纸及安装手册未到,有关设备安装的一些具体技术要求,待设备装配图到达后予以确定。2.2.2 此次安装的 10 台风机结构形式相同，所以均执行本方案。3.主要施工方法3.1 设备安装施工顺序基础验收－垫板安装－设备验收－液力偶合器安装—电机的安装 －风机定子下机壳及两轴承底座、轴承箱的安装－风机转子的安装 － 风机上机壳的安装3.2 施工准备3.2.1 对设备基础的验收在土建向安装单位交接基础时，首先将基础图与基础验收单对比，符—后再进行下列检查。3.2.1.1 对基础进行检查，观察外部没有裂纹、气泡、外露钢筋及其外部缺陷，在各个部位用铁锤敲打声音清脆，不发哑，不发叮当声。3.2.1.2 检查基础的清理情况（尤其是地脚螺孔）。3.2.1.3 检查基础上墨线情况。3.2.1.4 检查机组中心是否正确，地脚螺栓孔的位置大小、深度、基础的标高，装定子用凹坑的尺寸。 3.2.1.5 埋设基准点和中心标板。3.2.1.5.1 永久水准点和永久中心标板均采纳不锈钢材料加工成标准件。临时水准点可用 φ20mm 的碳钢铆钉制作，而临时中心标板用碳钢角钢制作。3.2.1.5.2 永久水准点的应设置在方便测量作业,并不被安装设备挡住的位置。3.2.1.5.3 永久水准点应设置在有利于保护,而不被损坏的地方3.2.1.5.4 中心标板的位置应设在设备四周,在设备就位后不应被遮挡住。3.2.1.5.5 设置中心标板数量应尽量少,并应有主中心标板和辅助中心标板之分。如出现测量误差时,应以主中心标板为准。1下载后可任意编辑3.2.2 设备验收（包括安装前的情况检查）设备运至施...
