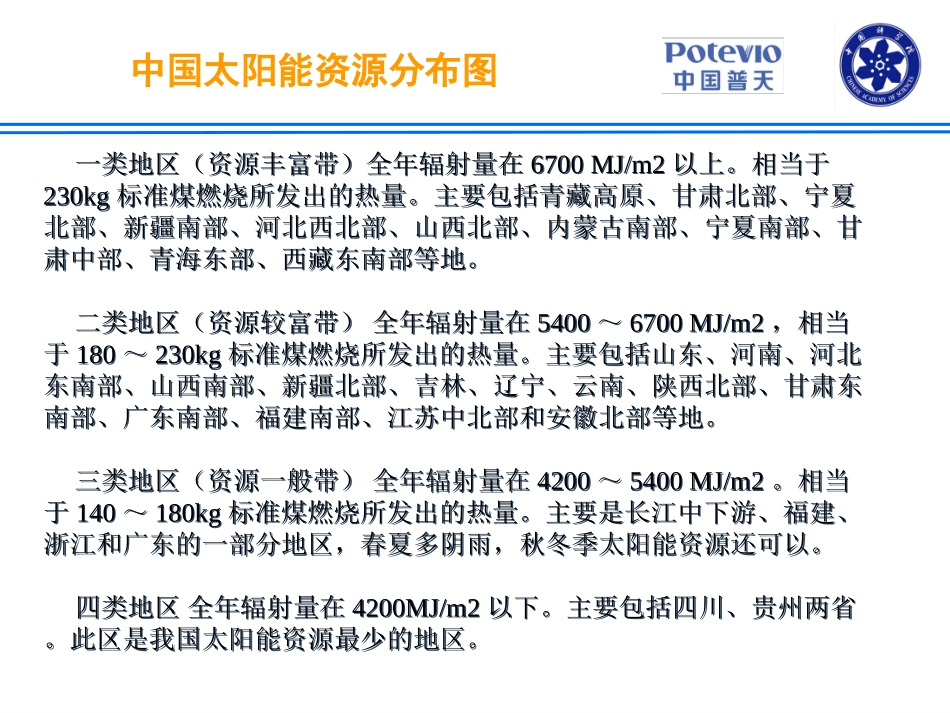

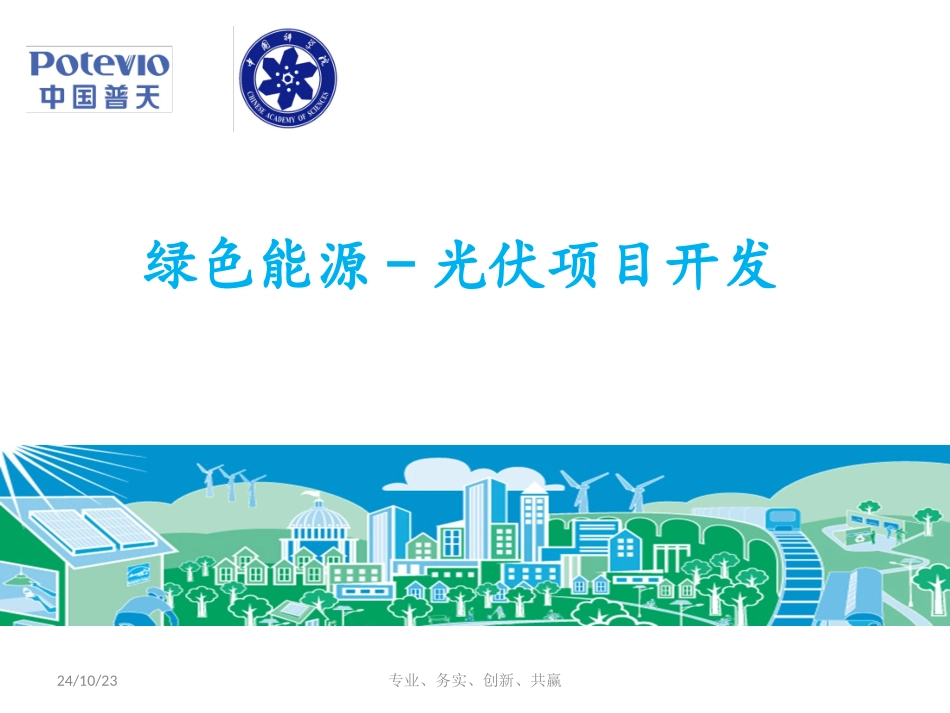

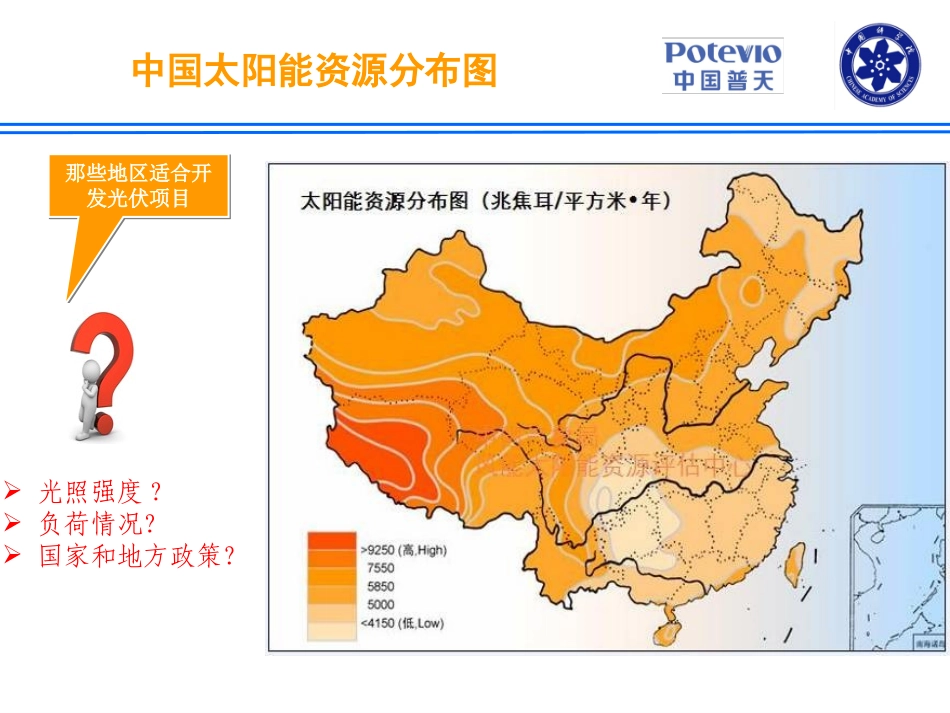

24/10/23绿色能源-光伏项目开发专业、务实、创新、共赢中国太阳能资源分布图那些地区适合开发光伏项目那些地区适合开发光伏项目光照强度?负荷情况？国家和地方政策？一类地区（资源丰富带）全年辐射量在6700MJ/m2以上。相当于230kg标准煤燃烧所发出的热量。主要包括青藏高原、甘肃北部、宁夏北部、新疆南部、河北西北部、山西北部、内蒙古南部、宁夏南部、甘肃中部、青海东部、西藏东南部等地。二类地区（资源较富带）全年辐射量在5400～6700MJ/m2，相当于180～230kg标准煤燃烧所发出的热量。主要包括山东、河南、河北东南部、山西南部、新疆北部、吉林、辽宁、云南、陕西北部、甘肃东南部、广东南部、福建南部、江苏中北部和安徽北部等地。三类地区（资源一般带）全年辐射量在4200～5400MJ/m2。相当于140～180kg标准煤燃烧所发出的热量。主要是长江中下游、福建、浙江和广东的一部分地区，春夏多阴雨，秋冬季太阳能资源还可以。四类地区全年辐射量在4200MJ/m2以下。主要包括四川、贵州两省。此区是我国太阳能资源最少的地区。一类地区（资源丰富带）全年辐射量在6700MJ/m2以上。相当于230kg标准煤燃烧所发出的热量。主要包括青藏高原、甘肃北部、宁夏北部、新疆南部、河北西北部、山西北部、内蒙古南部、宁夏南部、甘肃中部、青海东部、西藏东南部等地。二类地区（资源较富带）全年辐射量在5400～6700MJ/m2，相当于180～230kg标准煤燃烧所发出的热量。主要包括山东、河南、河北东南部、山西南部、新疆北部、吉林、辽宁、云南、陕西北部、甘肃东南部、广东南部、福建南部、江苏中北部和安徽北部等地。三类地区（资源一般带）全年辐射量在4200～5400MJ/m2。相当于140～180kg标准煤燃烧所发出的热量。主要是长江中下游、福建、浙江和广东的一部分地区，春夏多阴雨，秋冬季太阳能资源还可以。四类地区全年辐射量在4200MJ/m2以下。主要包括四川、贵州两省。此区是我国太阳能资源最少的地区。中国太阳能资源分布图常规光伏系统框图光伏阵列DCDCDCACACAC直流防雷配电柜逆变器交流防雷配电柜变压器中压或高压电网监控系统光伏阵列将太阳能转变成直流电能，经逆变器的直流和交流逆变后，根据光伏电站接入电网技术规定光伏电站容量确定光伏电站接入电网的电压等级，由变压器升压后，接入中压或高压电网。光伏系统的工作原理光伏并网系统示意图光伏离网系统示意图光伏组件系统网络监控家庭屋面组件安装分布式光伏系统自发自用，余电上网适宜沿海及中东部地区以建筑物屋顶项目为主发电自发自用，余电上网（用户侧并网）安装周期短，1MW项目安装周期约2～4个月左右分布分散、单点发电量小分布式光伏系统特点分布式光伏系统大型地面电站-中压或高压并网，直接售电给电网公司6大型地面光伏项目缺点缺点成本高，普及难度高功率可控性差，很难满足用户需求能量密度小，转换效率低，占地面积大使用领域使用领域太阳能路灯、交通设施方面通信方面，如基站大型地面电站分布式（如家庭能源）优点优点清洁安全寿命长广泛资源充足，发展空间大太空方面光伏能源的优缺点及使用领域1.光伏方阵地面光伏方阵分为两类：固定式和跟踪式单轴跟踪系统双轴跟踪系统固定式——钢管埋地固定式——水泥基础7光伏系统的组成24/10/2312屋面光伏方阵：混泥土屋面和彩钢瓦屋面安装方式（安装方式多样）光伏系统的组成混泥土屋面-混泥土支墩彩钢瓦屋面-铝横梁光伏组件常见分类单晶硅组件多晶硅组件非晶硅组件8光伏系统的组成光伏方阵由光伏组件通过串联和并联形成。光伏组件串联示意光伏组件并联示意11光伏系统的组成针对非晶硅光伏组件，由于电流小，一般在汇流箱的前级采用光伏连接器进行汇流。2、光伏阵列汇流箱八进一出汇流箱十六进一出汇流箱一、大型并网光伏电站组成光伏系统的组成光伏智能汇流箱实物图一、大型并网光伏电站组成光伏系统的组成3、直流防雷配电柜•直流断路器•防反二极管•光伏专用防雷器•直流电压表直流防雷配电柜原理接线图一、大型并网光伏电站组成光伏系统的组成PMD-500K直流防雷配电柜的电气原理框图输入接线端子示意图输出铜牌示意图一、大型并网光伏电站组成光伏系统的组成SG500KTL无...
