光纤环网部分概要VIP免费

光纤环网部分概要_第1页
1/38
光纤环网部分概要_第2页
2/38

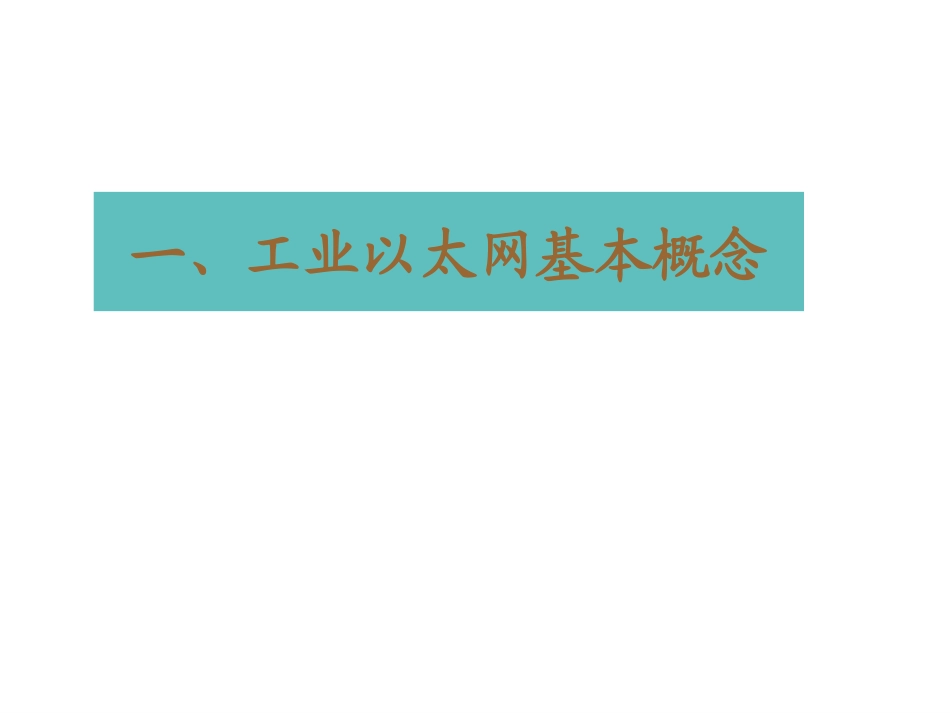

光纤环网部分概要_第3页
3/38
工业以太网传输平台原理及应用目录二二二二工业以太网传输平台关键设备—网络交换机一一一一工业以太网的基本概念三三三三KJJ103矿用网络交换机在工业以太环网中的连接四四四四在中心站主机设置地面交换机IP模块及网管功能五五五五常见故障分析与排除一、工业以太网基本概念以太网是一种应用最为广泛的局域网,它包括标准以太网(10Mbps)、快速以太网(100Mbps)、千兆以太网(1000Mbps)以及10G以太网.快速以太网是一种拥有100Mbps带宽,基于载波侦听多路访问和冲突的检测技术的以太网络。它主要分以下三个子类:100BASE-TX100BASE-FX100BASE-T4目前在我国矿井下搭建的工业以太网传输平台主要为快速以太网和千兆以太网。交换机性能排名:赫斯曼、莫杉、西门子1、什么是以太网?2、什么是快速以太网?什么是100BASE-TX?一种使用5类数据级无屏蔽双绞线或屏蔽双绞线的快速以太网技术。其中:100BASE-TX100BASE-TX以太网技术的特点:⑴使用两对双绞线(一对发送数据,一对接收数据)⑵使用RJ-45连接器;⑶传输信号频率:125MHz;⑷最大网段长度:100米;⑸支持全双工数据传输。传输速度:100Mbps表示基带表示:双绞线3.使用MIC/FDDI、ST或SC连接器;一种使用光缆,带宽为100Mbps的快速以太网技术。什么是100BASE-FX?100BASE-FX以太网技术的特点:1.可使用(62.5和125um)单模和多模光纤;2.多模光纤的最大连接距离为550米;单模光纤的最大连接距离为3000米4.信号频率为125MHz;5.最大网段长度与所使用的光纤类型和工作模式有关,可为:150m、412m、2000m或更长至10公里;6.支持全双工的数据传输;特别适合有电气干扰的环境、较大距离的连接、高保密环境等情况使用。表示:光纤3.信号频率为25MHz一种使用3、4、5类无屏蔽双绞线或屏蔽双绞线的快速以太网技术。什么是100BASE-T4?100BASE-T4以太网技术的特点:1.使用4对双绞线,3对用于传送数据,1对用于检测冲突信号。2.传输中使用8B/6T编码方式;4.符合EIA586结构化布线标准;6.最大网段长度:100米。5.使用与10BASE-T相同的RJ-45连接器,表示:具有四对电话双绞线什么是千兆以太网?⑴能提供1000Mbps数据带宽,灵活处理新应用和新数据类型;⑵采用与10M、100M以太网相同的帧格式、帧结构、网络协议、全/半双工工作方式、流控模式以及布线系统;⑶不改变传统以太网的桌面应用、操作系统;升级到千兆网无需改变网络的应用程序、网管部件和网络操作系统;⑷能与10M、100M以太网很好地配合工作。目前主要有1000BASE-SX,1000BASE-LX、1000BASE-CX三种技术版本。千兆以太网的主要技术特点:⑴1000BASE-SX千兆网:①只支持直径62.5um或50um的多模光纤;②工作波长为770-860nm;③传输距离为220-550m;④采用低成本短波的CD(光盘激光器)发送器或VCSEL(垂直腔体表面发光激光器)发送器;⑵1000BASE-LX千兆网:①支持多模、单模两种光纤,使用相对昂贵的长波激光器;②多模光纤直径:62.5um或50um;工作波长:1270-1355nm;传输距离:550m。③单模光纤直径:9um或10um;工作波长:1270-1355nm;传输距离约5km。⑶1000BASE-CX千兆网:采用150欧屏蔽双绞线(STP);配线间使用短跳线电缆连接服务器和高速外围设备;传输距离:25m。2010-09-26以工业以太环网为传输平台的煤矿综合自动化系统2010-09-26二、工业以太网传输平台关键设备—网络交换机2010-09-26矿用网络交换机的定义及作用1.定义:用以连接井下工业以太网的本安终端设备。2.作用:完成各终端设备相互间的数据传输。工作时通过光纤收发器接收地面中心站下发的数据,并负责对数据进行优化解环处理和将数据传送到更远的其它交换机或者中心站。2010-09-26由100M或1000M矿用网络交换机组成的井下工业以太环网地面中心站主交换机在系统中的连接示意图交换机及外围设备联接框图2010-09-26交换机内的电路板布局以太网转485通讯板2010-09-26本安电源板3.6V/5V转换设置点3.6V/5V转换设置3.6V/5V电源板2010-09-26四、在中心站主机上设置地面交换机的IP模块2010-09-26C2000设置程序的使用启动C2000设置程序点击搜索菜单得到所有网络连接设备1.点击搜索菜单(在界面上显示所有网...
