电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

建造船舶船体焊接工艺

建造船舶船体焊接工艺_第1页
1/8
建造船舶船体焊接工艺_第2页
2/8
建造船舶船体焊接工艺_第3页
3/8

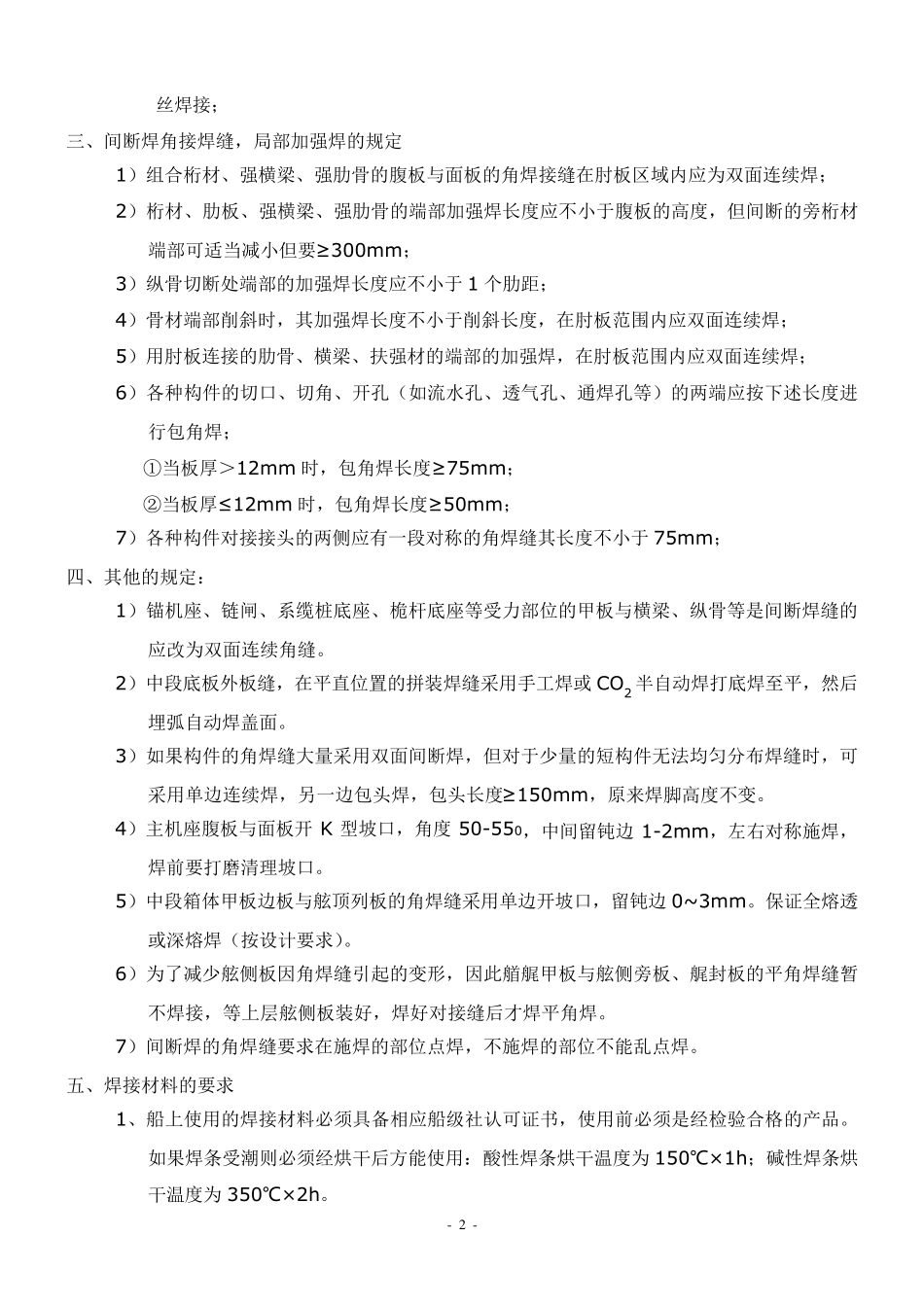

- 1 - 建造船舶船体焊接工艺 一、总则: 1、要求施工者严格按照《焊接规格表》进行施工; 2、船体艏艉外板的对接缝(非自动焊拼板部分)应先焊横向焊缝,后焊纵向焊缝; 3、在建造过程中,先焊对接焊缝,后焊角焊缝; 4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接,由双数焊工对称施焊; 5、凡超过 1m 以上的收缩变形量大的长焊缝,应采用分段退焊法或分中分段退焊进行焊接缝; 6、在焊接过程中,先焊收缩变形量大的焊缝,再焊变形量小的焊缝; 7、 边箱分段、内底分段、甲板分段、艏艉分段分层建造,在合拢口两边应留出 200~300mm的外板缝暂不接焊,以利合拢时装配对接,且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接,等合拢缝焊完后再焊; 8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接,避免自由边波浪变形太大,不利于边箱合拢; 9、二层底分段艏艉分段大合拢,边箱分段合拢的对接缝要用低氢型(碱性)焊条或用相同级别的 711、712 的 CO2 焊丝对称焊接,一次性连续焊完; 10、构件、分段、分片等部件各自完工后要自检、互检、报检,把缺陷修补完毕,把合格品送下一道工序组装,没有拿到合格单的部件不能放到下一道工序组装。 二、焊接材料使用范围的规定 (一)焊接下列船体结构和部件应采用低氢型焊条(碱性焊条)或相同级别的711、712 系列的 CO2 焊丝。 1、船体环型对接焊缝,中桁材对接缝,合拢口处骨材对接焊缝; 2、主机座及其相连接的构件; 3、艏柱、艉柱、艉轴管、美人架等; 4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等; 5、艉拖沙与外板结构等; 6、上下舵杆与法兰,舵杆套管与船体结构之间的连接。 (二)普通钢结构的焊接用酸性 E4303 焊条焊接或 JM-56 系列 CO2 焊丝焊接; (三)埋弧自动拼板,板厚≥8mm,用 Ф4.0mm 焊丝焊接,板厚 5~8mm,用 Ф3.2mm 焊- 2 - 丝焊接; 三、间断焊角接焊缝,局部加强焊的规定 1)组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊; 2)桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度,但间断的旁桁材端部可适当减小但要≥300mm; 3)纵骨切断处端部的加强焊长度应不小于1 个肋距; 4)骨材端部削斜时,其加强焊长度不小于削斜长度,在肘板范围内应双面连续焊; 5)用肘板连接的肋骨、横梁、扶强材的端...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

建造船舶船体焊接工艺

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
