开关插座安装工艺及验收

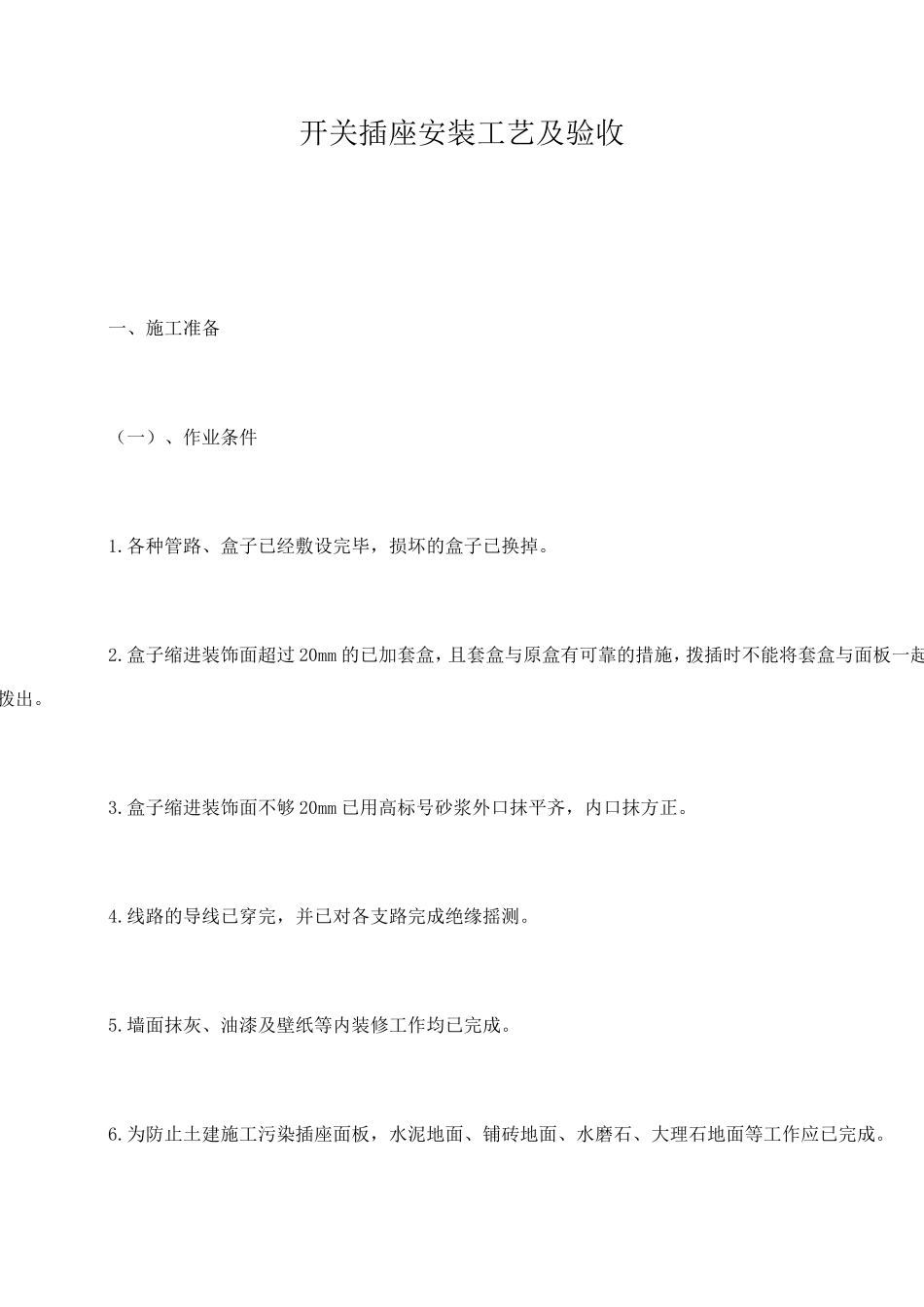

开关插座安装工艺及验收_第1页
1/13

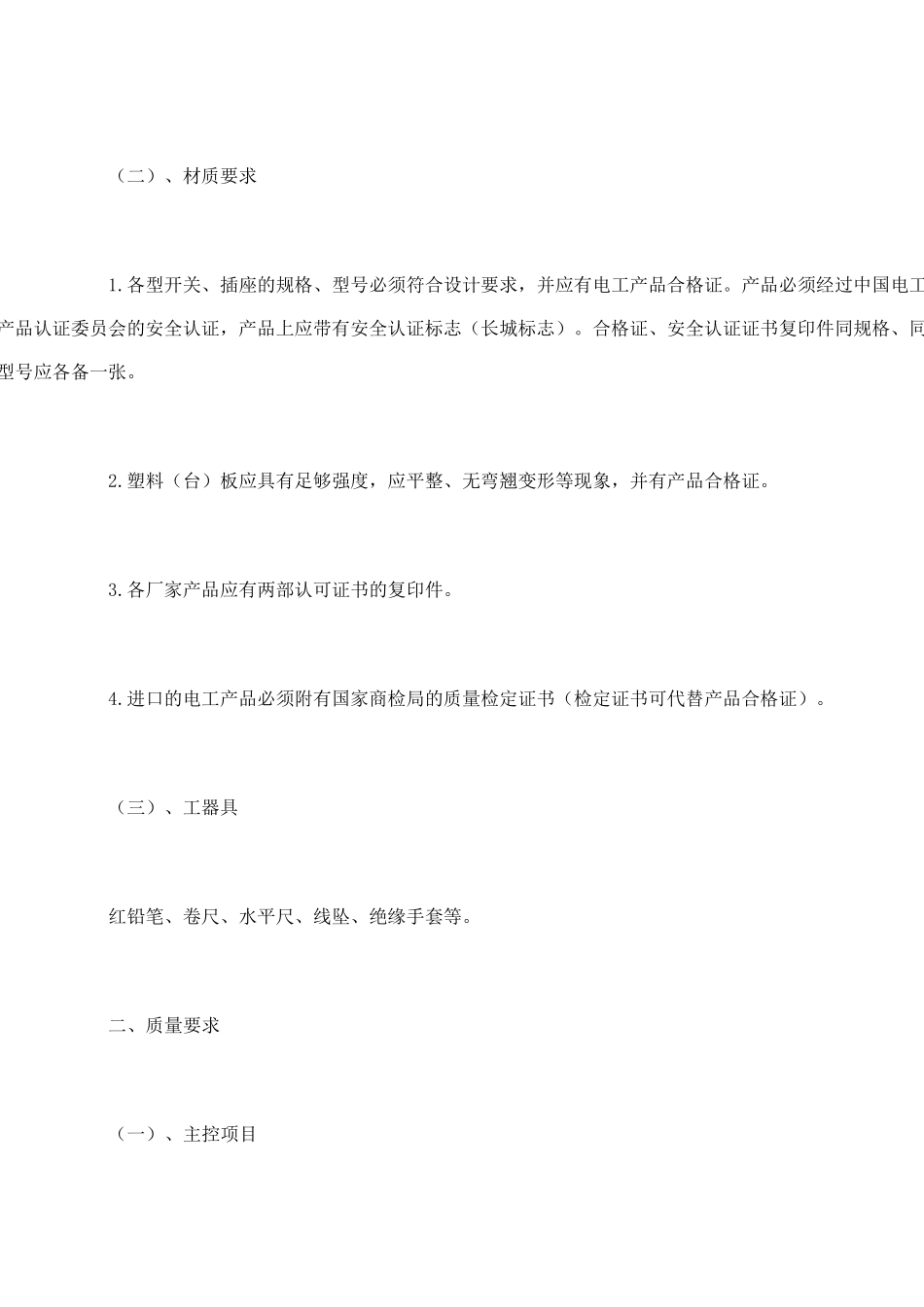

开关插座安装工艺及验收_第2页
2/13

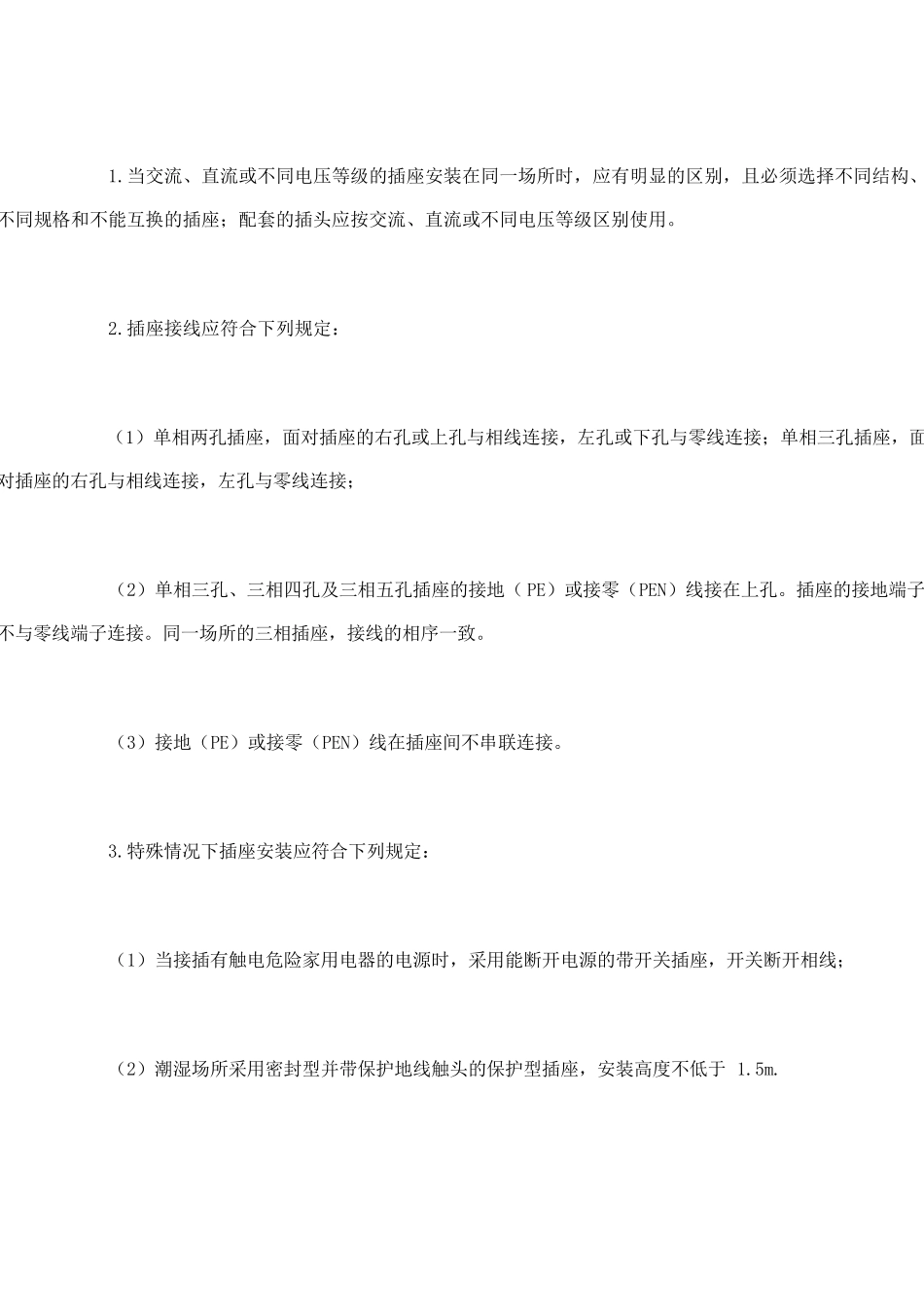

开关插座安装工艺及验收_第3页
3/13
开关插座安装工艺及验收 一、施工准备 (一)、作业条件 1.各种管路、盒子已经敷设完毕,损坏的盒子已换掉。 2.盒子缩进装饰面超过 20mm 的已加套盒,且套盒与原盒有可靠的措施,拨插时不能将套盒与面板一起拨出。 3.盒子缩进装饰面不够 20mm 已用高标号砂浆外口抹平齐,内口抹方正。 4.线路的导线已穿完,并已对各支路完成绝缘摇测。 5.墙面抹灰、油漆及壁纸等内装修工作均已完成。 6.为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。 (二)、材质要求 1.各型开关、插座的规格、型号必须符合设计要求,并应有电工产品合格证。产品必须经过中国电工产品认证委员会的安全认证,产品上应带有安全认证标志(长城标志)。合格证、安全认证证书复印件同规格、同型号应各备一张。 2.塑料(台)板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。 3.各厂家产品应有两部认可证书的复印件。 4.进口的电工产品必须附有国家商检局的质量检定证书(检定证书可代替产品合格证)。 (三)、工器具 红铅笔、卷尺、水平尺、线坠、绝缘手套等。 二、质量要求 (一)、主控项目 1.当交流、直流或不同电压等级的插座安装在同一场所时,应有明显的区别,且必须选择不同结构、不同规格和不能互换的插座;配套的插头应按交流、直流或不同电压等级区别使用。 2.插座接线应符合下列规定: (1)单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下孔与零线连接;单相三孔插座,面对插座的右孔与相线连接,左孔与零线连接; (2)单相三孔、三相四孔及三相五孔插座的接地( PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座,接线的相序一致。 (3)接地(PE)或接零(PEN)线在插座间不串联连接。 3.特殊情况下插座安装应符合下列规定: (1)当接插有触电危险家用电器的电源时,采用能断开电源的带开关插座,开关断开相线; (2)潮湿场所采用密封型并带保护地线触头的保护型插座,安装高度不低于 1.5m. 4.照明开关安装应符合下列规定: (1)同一建筑物、构筑物的开关采用同一系列的产品,开关的通断位置一致,操作灵活,接触可靠; (2)相线经开关控制;民用住宅无软线引至床边的床头开关。 5.吊扇安装应符合下列规定: (1)吊扇挂钩安装牢固,吊扇挂钩的直径不小于吊扇挂销直径,且不小于 8mm;有防振橡胶垫;挂销的防松零件齐全、可...
