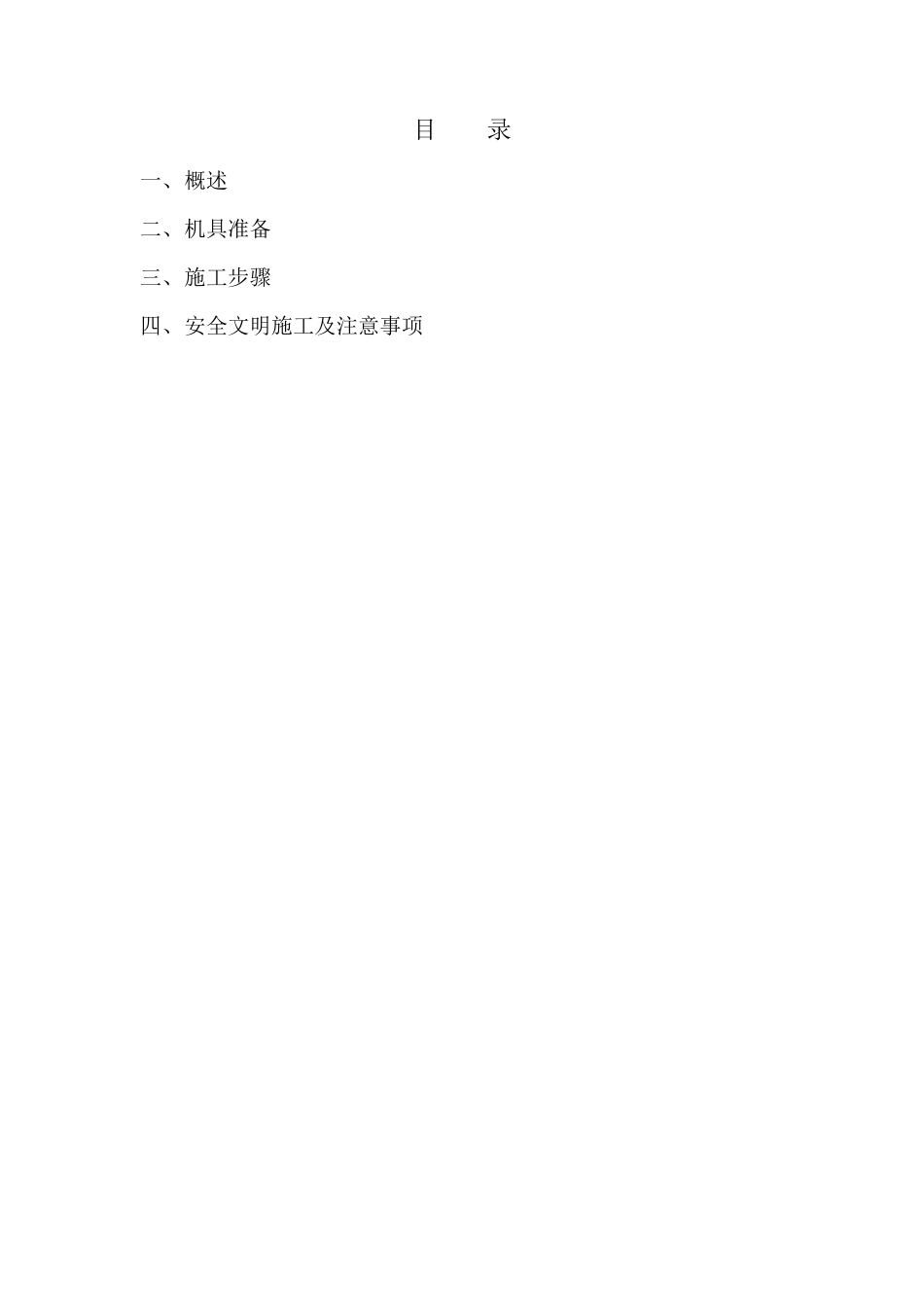

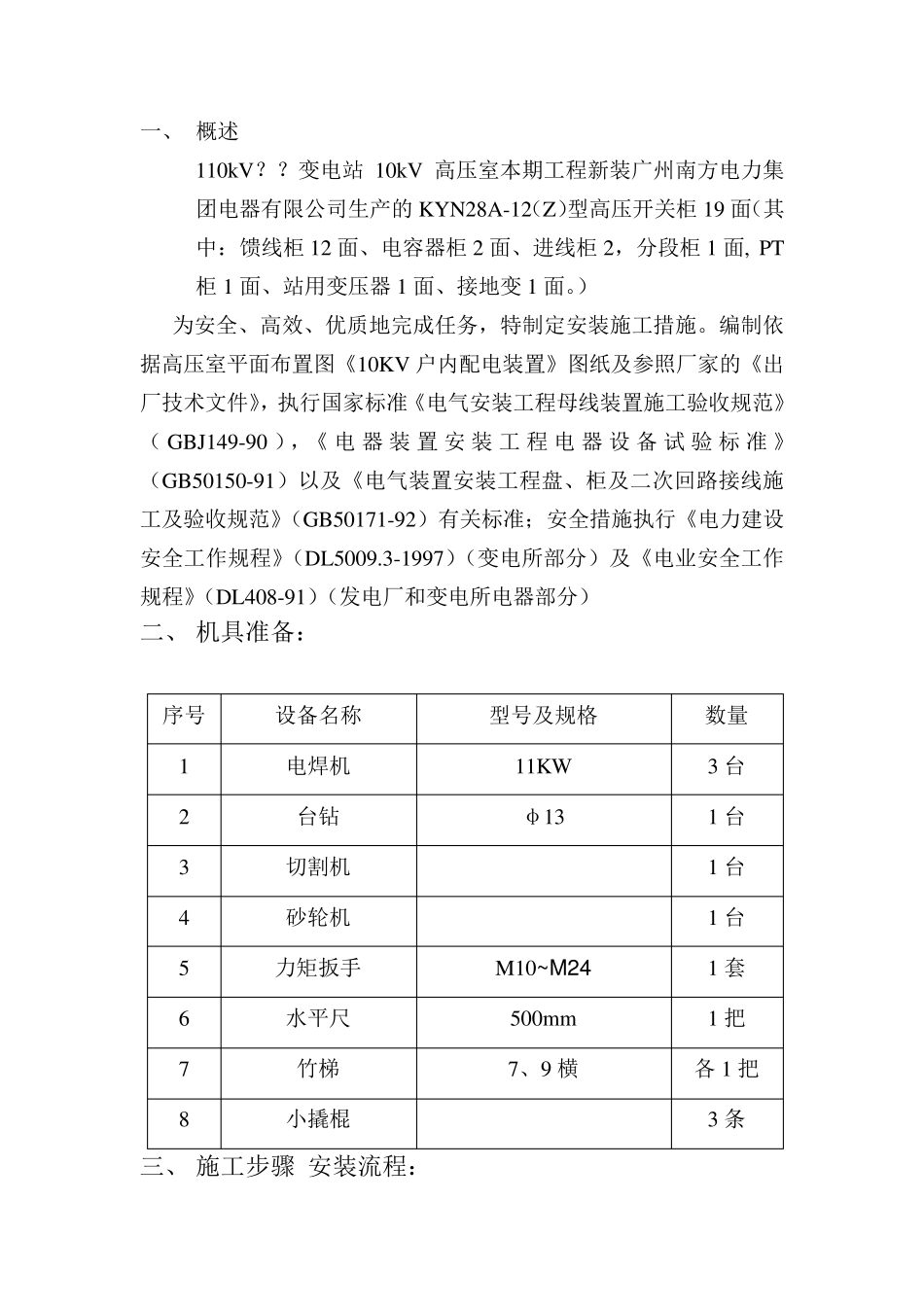

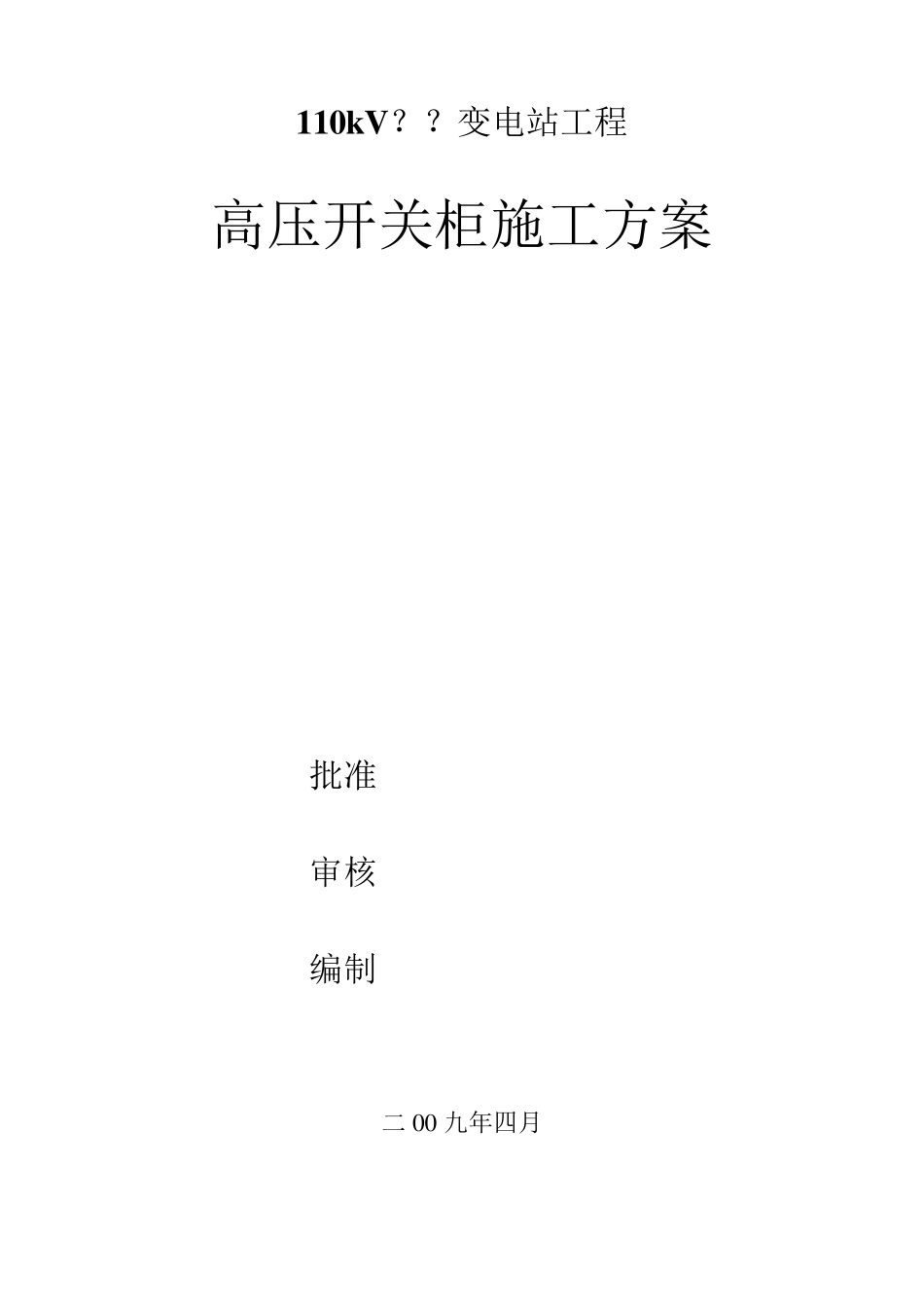

110kV？？变电站工程 高压开关柜施工方案 批准 审核 编制 二0 0 九年四月 目 录 一、 概述 二、 机具准备 三、 施工步骤 四、 安全文明施工及注意事项 一 、 概 述 110kV？ ？ 变 电 站10kV 高 压 室 本 期 工 程 新 装 广 州 南 方 电 力 集团 电 器 有 限 公 司 生 产 的 KYN28A-12（ Z）型 高 压 开 关 柜 19 面（ 其中 ： 馈 线 柜 12 面 、 电 容 器 柜 2 面 、 进 线 柜 2， 分 段 柜 1 面 , PT柜 1 面 、 站 用 变 压 器 1 面 、 接 地 变 1 面 。） 为 安 全 、 高 效 、 优 质 地 完 成 任 务 ， 特 制 定 安 装 施 工 措 施 。 编 制 依据 高 压 室 平 面 布 置 图 《 10KV 户 内 配 电 装 置 》 图 纸 及 参 照 厂 家 的 《 出厂 技 术 文 件 》， 执 行 国 家 标 准 《 电 气 安 装 工 程 母 线 装 置 施 工 验 收 规 范 》（ GBJ149-90 ） ， 《 电 器 装 置 安 装 工 程 电 器 设 备 试 验 标 准 》（ GB50150-91） 以 及 《 电 气 装 置 安 装 工 程 盘 、 柜 及 二 次 回 路 接 线 施工 及 验 收 规 范 》（ GB50171-92） 有 关 标 准 ； 安 全 措 施 执 行 《 电 力 建 设安 全 工 作 规 程 》（ DL5009.3-1997）（ 变 电 所 部 分 ） 及 《 电 业 安 全 工 作规 程 》（ DL408-91）（ 发 电 厂 和 变 电 所 电 器 部 分 ） 二 、 机 具 准 备 ： 序 号 设 备 名 称 型 号 及 规 格 数 量 1 电 焊机 11KW 3 台 2 台钻 φ13 1 台 3 切割机 1 台 4 砂轮机 1 台 5 力 矩扳手 M10~M24 1 套 6 水平 尺 500m m 1 把 7 竹梯 7、 9 横 各 1 把 8 小撬棍 3 条 三、 施 工 步骤 安 装 流程 ： 基础检查 ↓ 设备开箱检查 ↓ 就位安装 ↓ 硬母线安装 ↓ 电缆敷设 ↓ 二次线安装 ↓ 设备调试 ↓ 验收及整改 ↓ 设备耐压试验 ↓ 投运 1 、对开关柜基础进行核对尺寸，检查基础槽钢开距是否正确，高压及控制电缆的孔洞是否对应新柜的排列要求，高压室间的隔墙开孔是否符合联络母线尺寸要求，如不符应及时用联系单的形式通知土建整改；...
