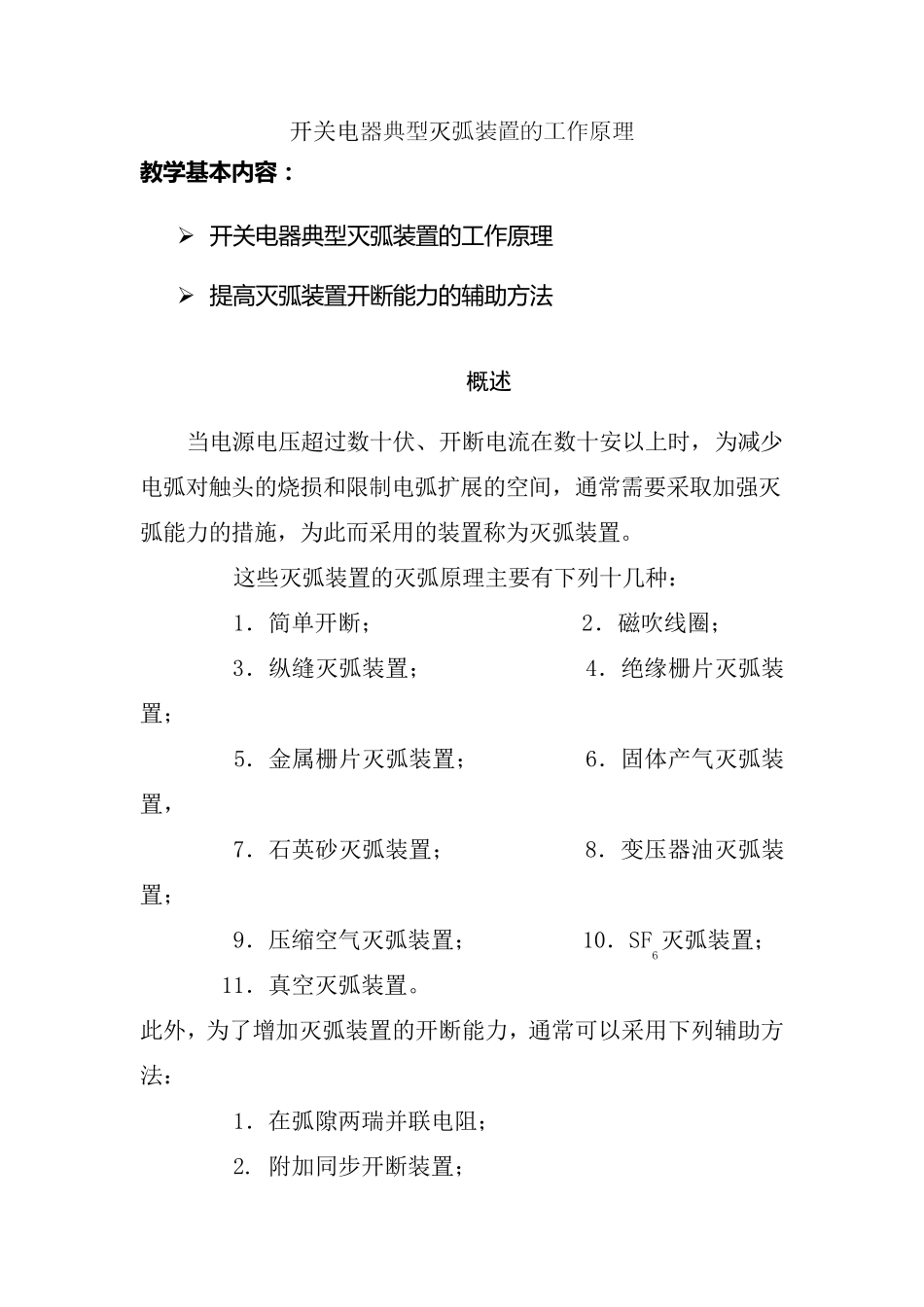

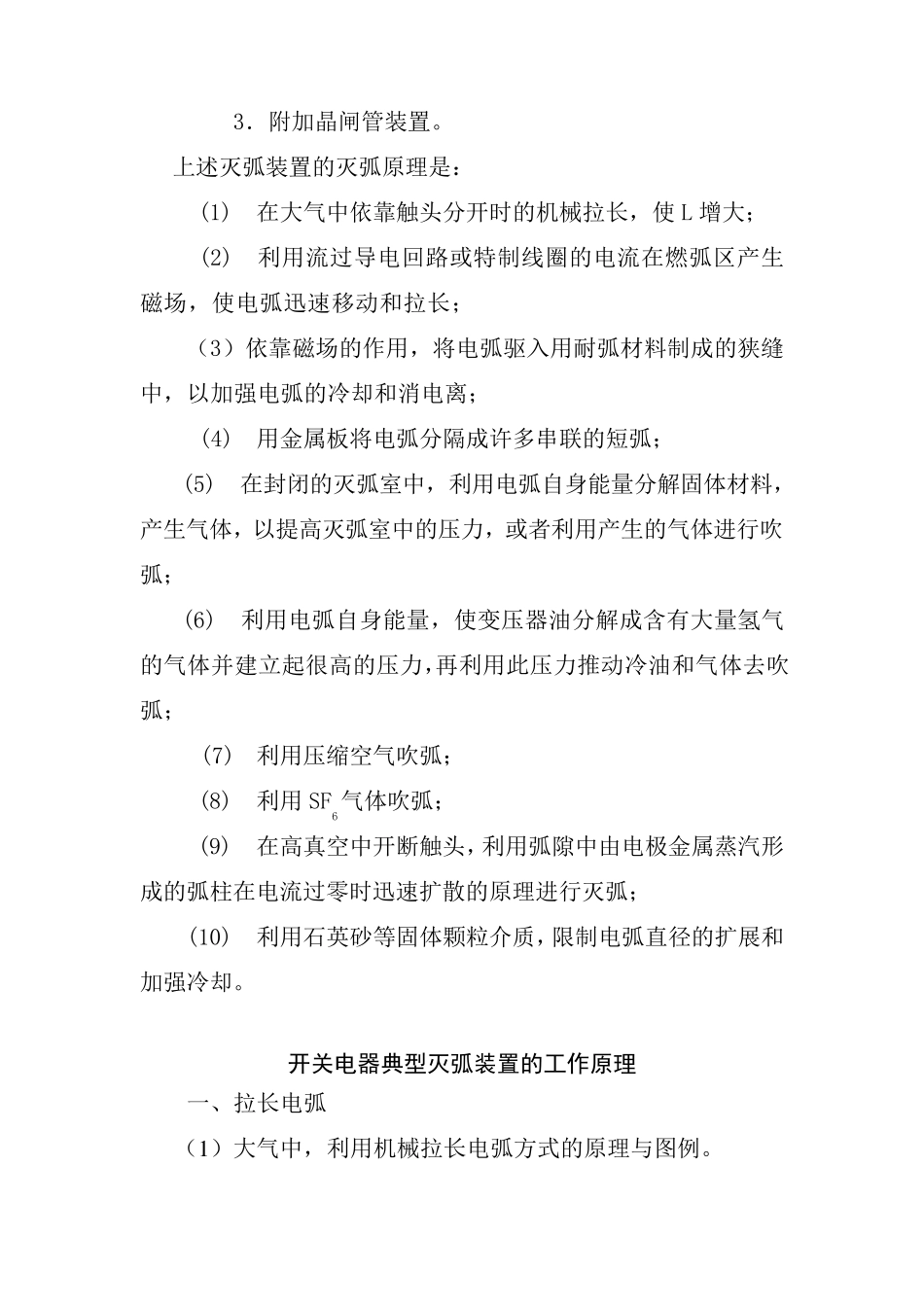

开关电器典型灭弧装置的工作原理 教 学 基 本 内容： ➢ 开 关 电 器 典 型 灭 弧 装 置 的 工 作原理 ➢ 提高灭 弧 装 置 开 断能力的 辅助方法 概述 当电源电压超过数十伏、开断电流在数十安以上时，为减少电弧对触头的烧损和限制电弧扩展的空间，通常需要采取加强灭弧能力的措施，为此而采用的装置称为灭弧装置。 这些灭弧装置的灭弧原理主要有下列十几种： 1．简单开断； 2．磁吹线圈； 3．纵缝灭弧装置； 4．绝缘栅片灭弧装置； 5．金属栅片灭弧装置； 6．固体产气灭弧装置， 7．石英砂灭弧装置； 8．变压器油灭弧装置； 9．压缩空气灭弧装置； 10．SF6灭弧装置； 11．真空灭弧装置。 此外，为了增加灭弧装置的开断能力，通常可以采用下列辅助方法： 1．在弧隙两瑞并联电阻； 2. 附加同步开断装置； 3． 附 加 晶 闸 管 装 置 。 上 述 灭 弧 装 置 的 灭 弧 原 理 是 ： (1) 在 大 气 中 依 靠 触 头 分 开 时 的 机 械 拉 长 ， 使 L 增 大 ； (2) 利 用 流 过 导 电 回 路 或 特 制 线 圈 的 电 流 在 燃 弧 区 产 生磁 场 ， 使 电 弧 迅 速 移 动 和 拉 长 ； （ 3） 依 靠 磁 场 的 作 用 ， 将 电 弧 驱 入 用 耐 弧 材 料 制 成 的 狭 缝中 ， 以 加 强 电 弧 的 冷 却 和 消 电 离 ； (4) 用 金 属 板 将 电 弧 分 隔 成 许 多 串 联 的 短 弧 ； (5) 在 封 闭 的 灭 弧 室 中 ， 利 用 电 弧 自 身 能 量 分 解 固 体 材 料 ，产 生 气 体 ， 以 提 高 灭 弧 室 中 的 压 力 ， 或 者 利 用 产 生 的 气 体 进 行 吹弧 ； (6) 利 用 电 弧 自 身 能 量 ， 使 变 压 器 油 分 解 成 含 有 大 量 氢 气的 气 体 并 建 立 起 很 高 的 压 力 ，再 利 用 此 压 力 推 动 冷 油 和 气 体 去 吹弧 ； (7) 利 用 压 缩 空 气 吹 弧 ； (8) 利 用 SF6气 体 吹 弧 ； (9) 在 高 真 空 中 开 断 触 头 ， 利 用 弧 隙 中 由 电 极 金 属 蒸汽形成 的 弧 柱在 电 流 过 零时 迅 速 扩散的 原 理 进 行 灭 弧 ； (10) 利 用 石英砂等固 体 颗粒介质， 限制 电 弧 ...
