开关电源常规测试项目

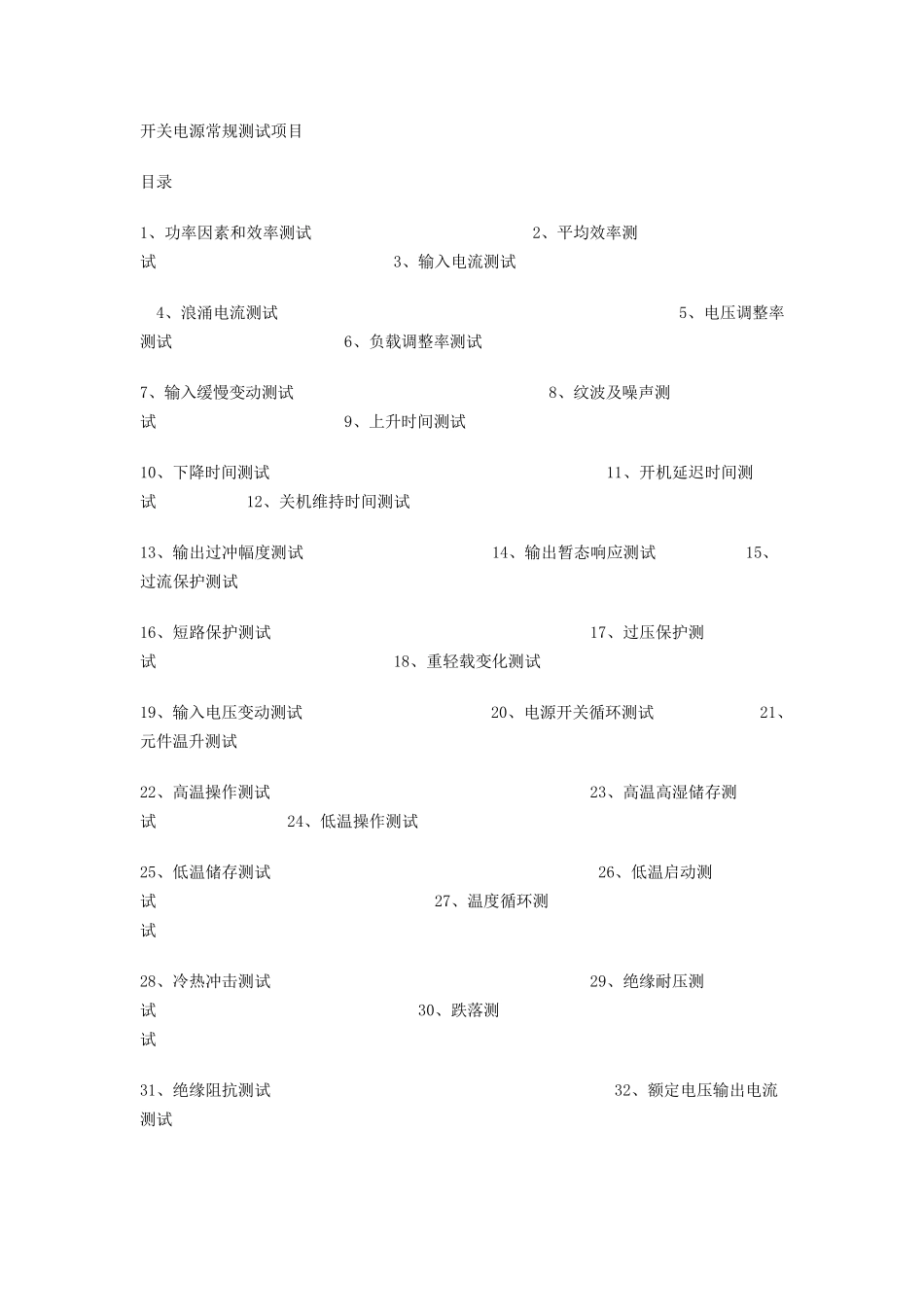

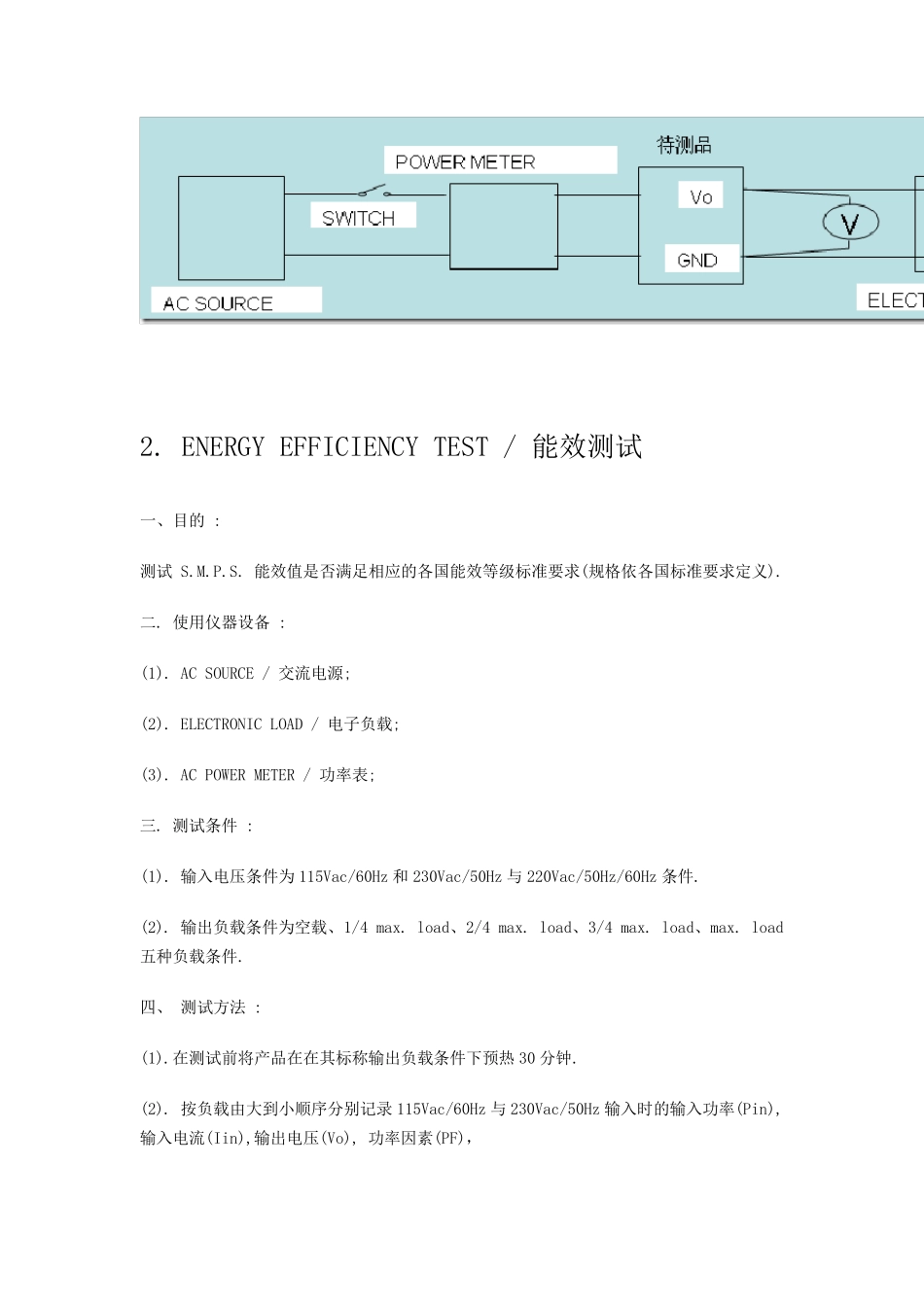

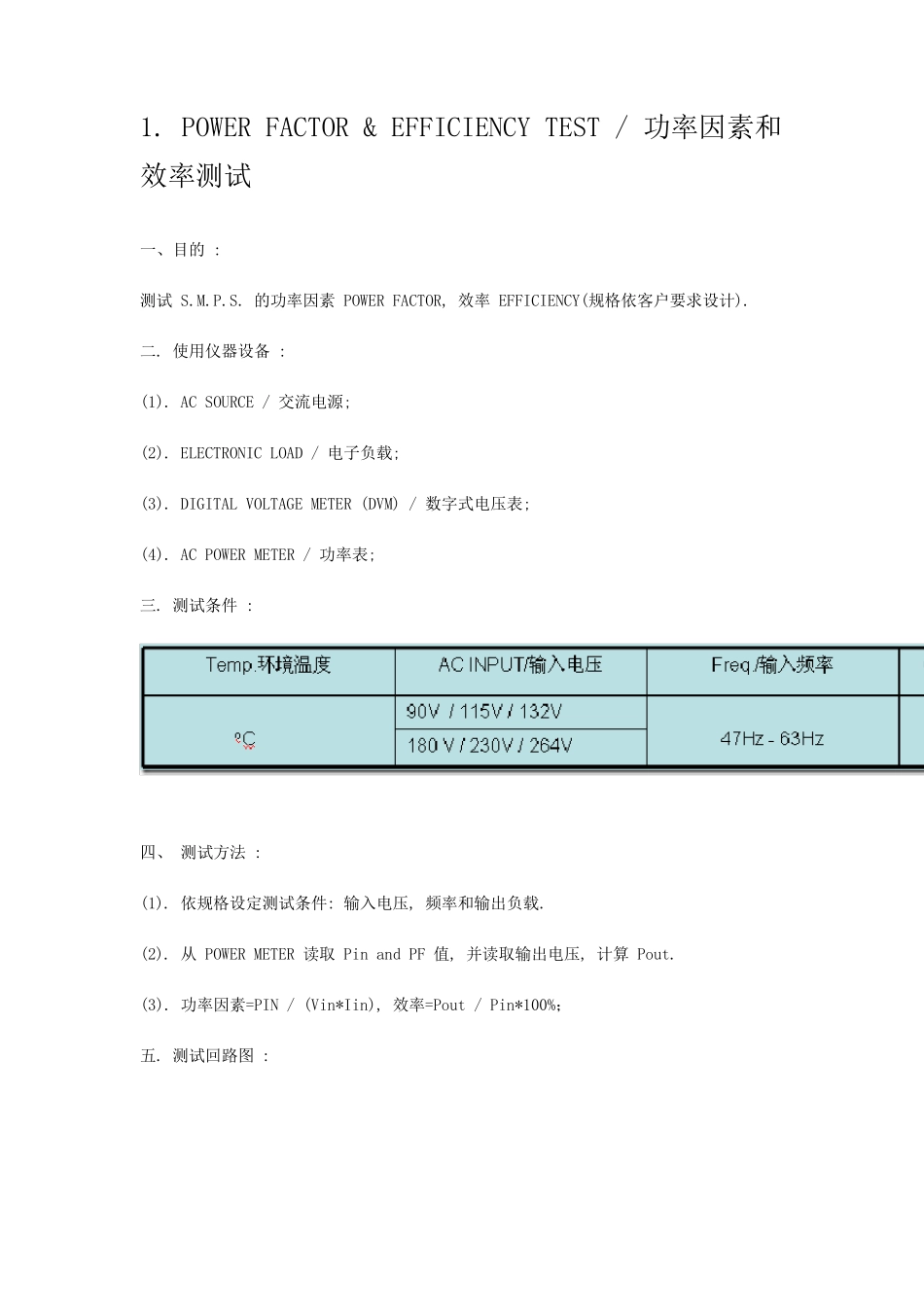

开关电源常规测试项目 目录 1、功率因素和效率测试 2、平均效率测试 3、输入电流测试 4、浪涌电流测试 5、电压调整率测试 6、负载调整率测试 7、输入缓慢变动测试 8、纹波及噪声测试 9、上升时间测试 10、下降时间测试 11、开机延迟时间测试 12、关机维持时间测试 13、输出过冲幅度测试 14、输出暂态响应测试 15、过流保护测试 16、短路保护测试 17、过压保护测试 18、重轻载变化测试 19、输入电压变动测试 20、电源开关循环测试 21、元件温升测试 22、高温操作测试 23、高温高湿储存测试 24、低温操作测试 25、低温储存测试 26、低温启动测试 27、温度循环测试 28、冷热冲击测试 29、绝缘耐压测试 30、跌落测试 31、绝缘阻抗测试 32、额定电压输出电流测试 1. POWER FACTOR & EFFICIENCY TEST / 功率因素和效率测试 一、目的 : 测试 S.M.P.S. 的功率因素 POWER FACTOR, 效率 EFFICIENCY(规格依客户要求设计). 二. 使用仪器设备 : (1). AC SOURCE / 交流电源; (2). ELECTRONIC LOAD / 电子负载; (3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表; (4). AC POWER METER / 功率表; 三. 测试条件 : 四、 测试方法 : (1). 依规格设定测试条件: 输入电压, 频率和输出负载. (2). 从 POWER METER 读取 Pin and PF 值, 并读取输出电压, 计算 Pout. (3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%； 五. 测试回路图 : 2. ENERGY EFFICIENCY TEST / 能效测试 一、目的 : 测试 S.M.P.S. 能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义). 二. 使用仪器设备 : (1). AC SOURCE / 交流电源; (2). ELECTRONIC LOAD / 电子负载; (3). AC POWER METER / 功率表; 三. 测试条件 : (1). 输入电压条件为 115Vac/60Hz 和 230Vac/50Hz 与 220Vac/50Hz/60Hz 条件. (2). 输出负载条件为空载、1/4 max. load、2/4 max. load、3/4 max. load、max. load五种负载条件. 四、 测试方法 : (1).在测试前将产品在在其标称输出负载条件下预热 30 分钟. (2). 按负载由大到小顺序分别记录 115Vac/60Hz 与 230Vac/50Hz 输入时的输入功率(Pin),输入电流(Iin),输出电压(Vo), 功率因素(PF)， 然后计算各条件负载的效率. (3). 在空载时仅需记录输入功率(Pin)与输入电流(Iin). ...
