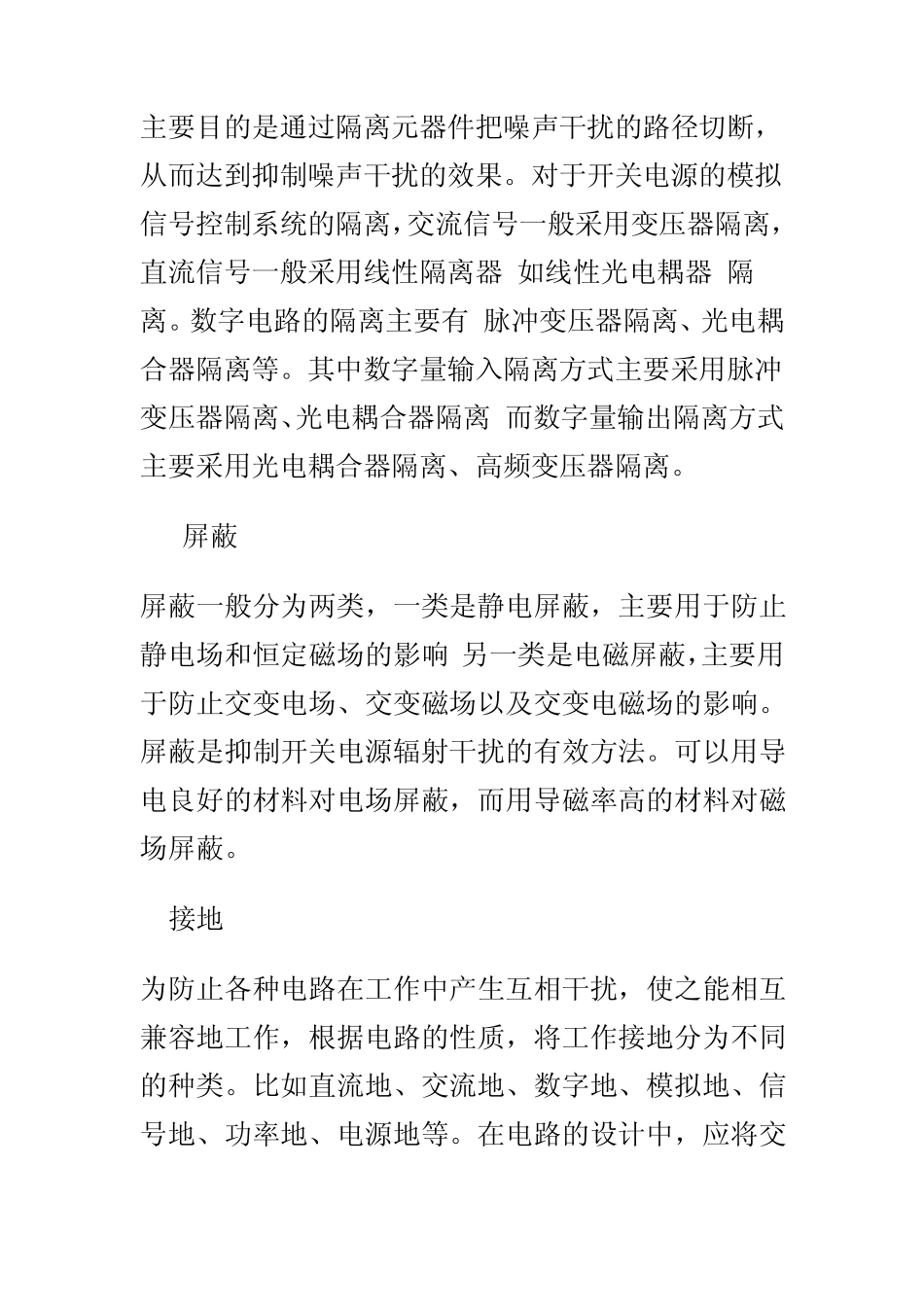

开关电源电磁干扰源分析_第3页
3/6
开关电源电磁干扰源分析 一、引言 电磁兼容性(EMC)是指电子设备或系统在规定的电磁环境电平下不因电磁干扰而降低性能指标,同时它们本身产生的电磁辐射不大于规定的极限电平,不影响其它电子设备或系统的正常运行,并达到设备与设备、系统与系统之间互不干扰、共同可靠地工作的目的。 世界各国都相应制定了自己的 EMC标准。比如国际电工委员会的 1EC61000及(C1SPR系列标准、欧洲共同体的 FN系列标准、美国联邦通信委的 FCC系列标准和我国现行的 GT3/T13926系列 EMC标准等。随着国际电磁兼容法规的日益严格,产品的电磁兼容性能越来越受到重视。 开关电源作为一种电源设备,其应用越来越广泛。随着电力电子器件的不断更新换代,开关电源的开关频率及开关速度不断提高,但开关的快速通断,引起电压和电流的快速变化。这些瞬变的电压和电流,通过电源线路、寄生参数和杂散的电磁场耦合,会产生大量的电磁干扰。 二、开关电源的干扰源分析 开关电源产生的电磁干扰(EMI),按耦合通道来分,可分为传导干扰和辐射干扰;按噪声干扰源种类来分可分为尖峰干扰和谐波干扰。开关电源在工作过程中所产生的浪涌电流和尖峰电压就形成了干扰源,工频整流滤波使用的大电容充电放电、开关管高频工作时的电压切换以及输出整流二极管的反向恢复电流都是这类干扰源。 三、电磁干扰的抑制措施 电磁干扰由三个基本要素组合而产生:电磁干扰源;对该干扰能量敏感的设备;将电磁干扰源传输到敏感设备的媒介即传输通道或藕合途径。对开关电源产生的电磁干扰所采取的抑制措施,主要从两个方而考虑:一是减小干扰源的干扰强度;一是切断干扰传播途径。 常用的抗干扰措施包括电路的隔离、屏蔽、接地、加装 EMI滤波器以及 PCB板的合理布局与布线。 1.电路的隔离 在开关电源中,电路的隔离主要有:模拟电路的隔离、数字电路的隔离、数字电路与模拟电路之间的隔离。主要目的是通过隔离元器件把噪声干扰的路径切断,从而达到抑制噪声干扰的效果。对于开关电源的模拟信号控制系统的隔离,交流信号一般采用变压器隔离,直流信号一般采用线性隔离器(如线性光电耦器)隔离。数字电路的隔离主要有:脉冲变压器隔离、光电耦合器隔离等。其中数字量输入隔离方式主要采用脉冲变压器隔离、光电耦合器隔离;而数字量输出隔离方式主要采用光电耦合器隔离、高频变压器隔离。 2. 屏蔽 屏蔽一般分为两类,一类是静电屏蔽,主要用于防止静电场和恒定磁场的影响;另一类是电磁屏蔽,主...
