开关站、配电室工程施工工艺

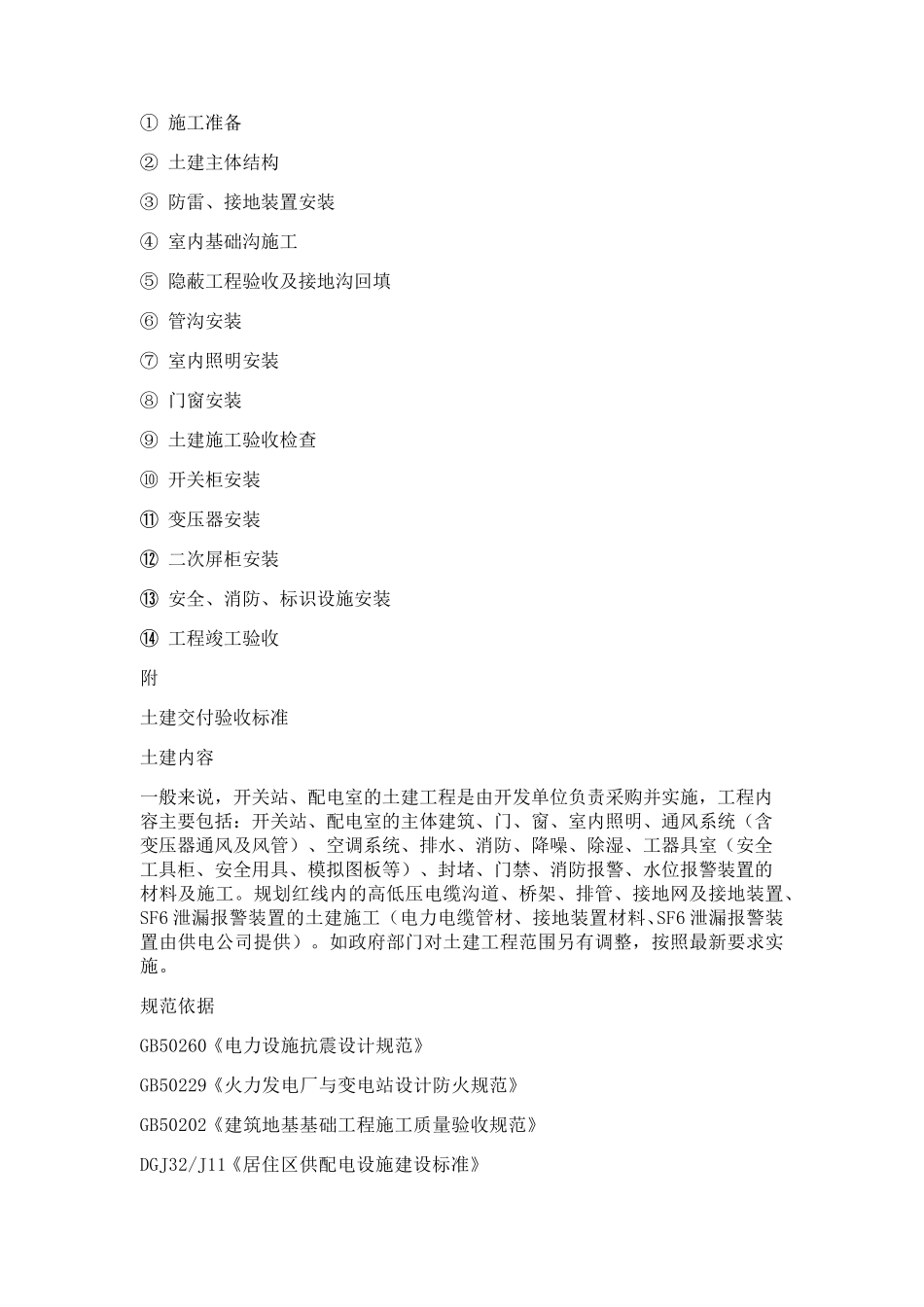

开关站、配电室工程施工工艺_第1页
1/6

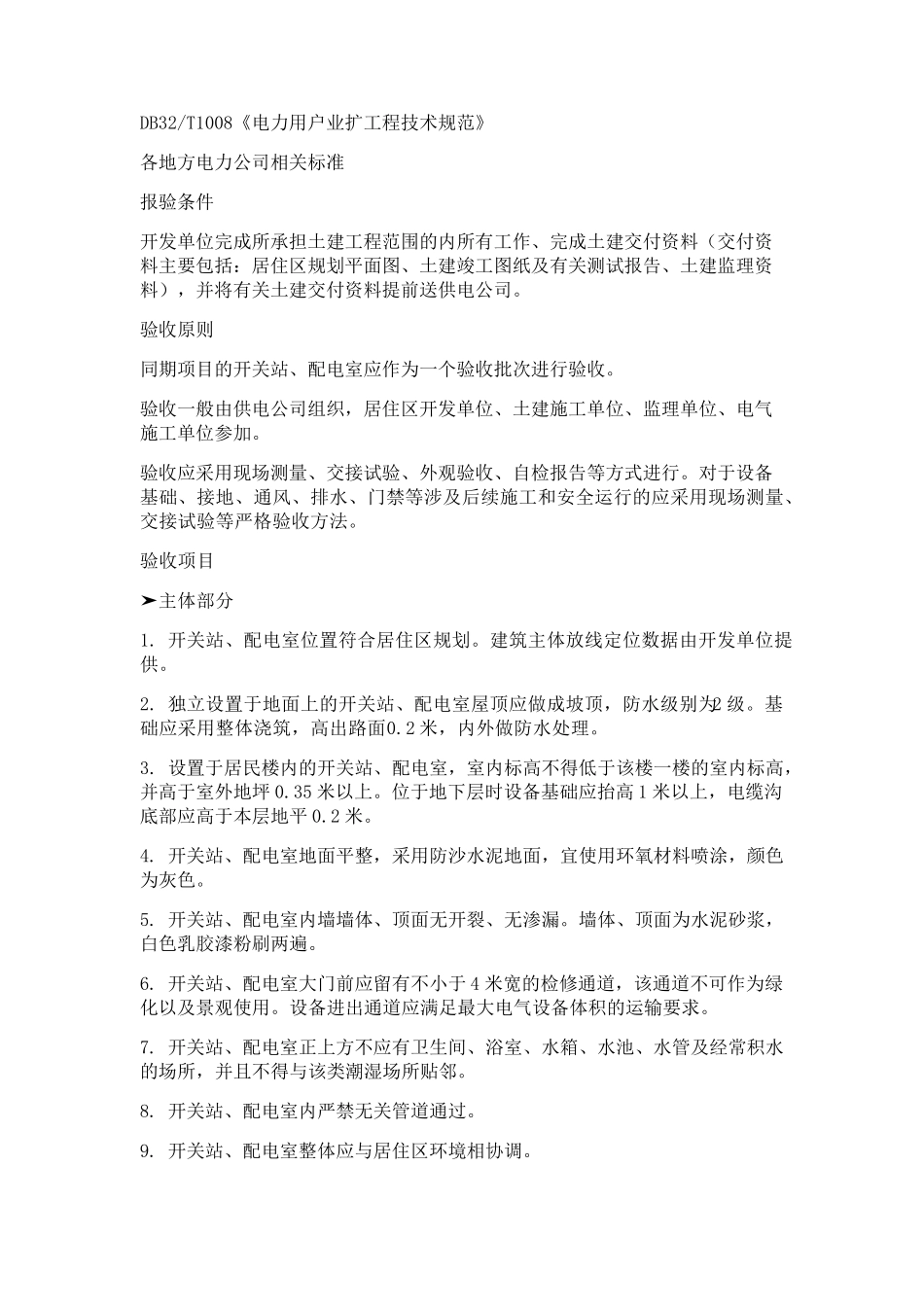

开关站、配电室工程施工工艺_第2页
2/6

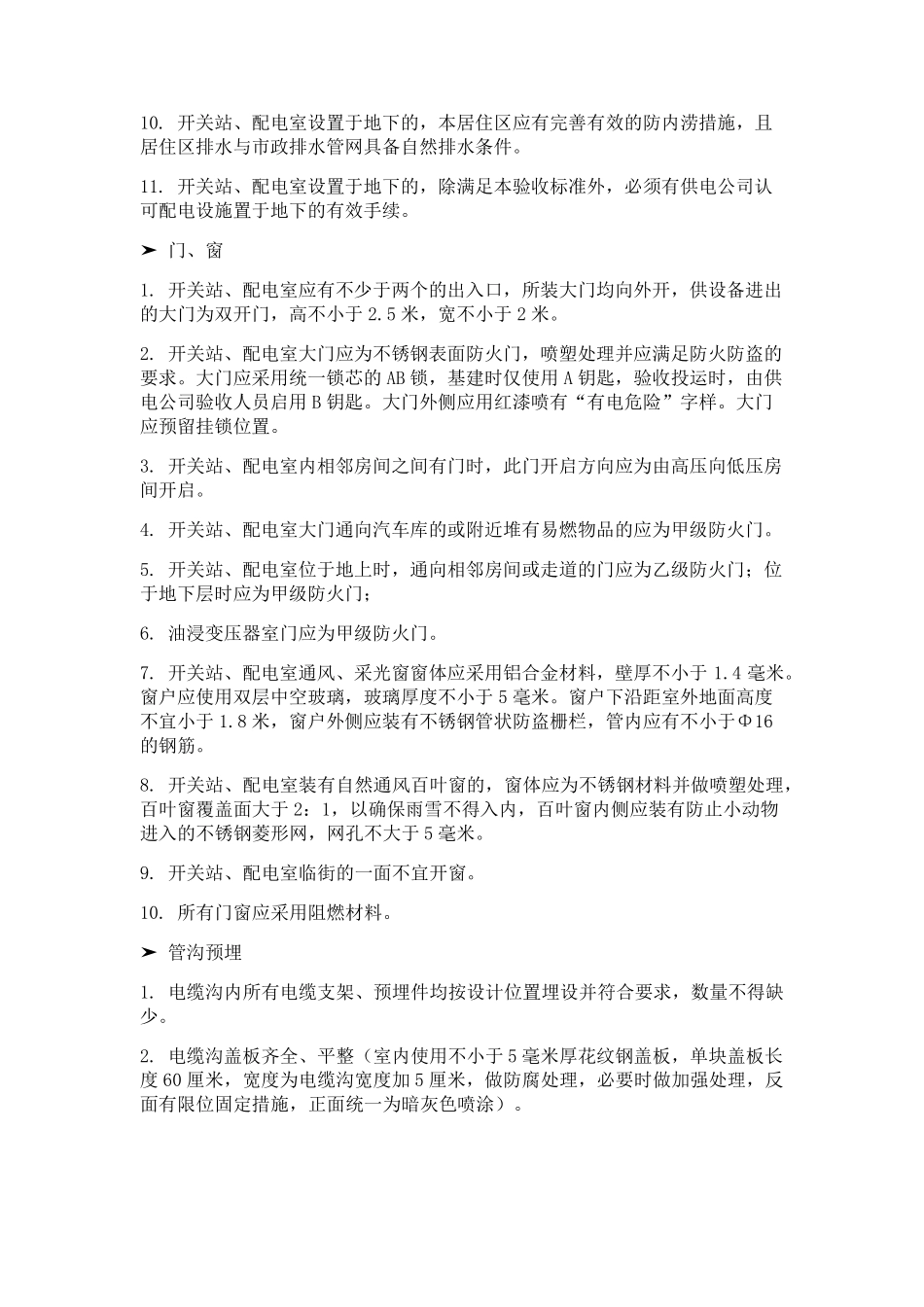

开关站、配电室工程施工工艺_第3页
3/6
① 施工准备 ② 土建主体结构 ③ 防雷、接地装置安装 ④ 室内基础沟施工 ⑤ 隐蔽工程验收及接地沟回填 ⑥ 管沟安装 ⑦ 室内照明安装 ⑧ 门窗安装 ⑨ 土建施工验收检查 ⑩ 开关柜安装 ⑪ 变压器安装 ⑫ 二次屏柜安装 ⑬ 安全、消防、标识设施安装 ⑭ 工程竣工验收 附 土建交付验收标准 土建内容 一般来说,开关站、配电室的土建工程是由开发单位负责采购并实施,工程内容主要包括:开关站、配电室的主体建筑、门、窗、室内照明、通风系统(含变压器通风及风管)、空调系统、排水、消防、降噪、除湿、工器具室(安全工具柜、安全用具、模拟图板等)、封堵、门禁、消防报警、水位报警装置的材料及施工。规划红线内的高低压电缆沟道、桥架、排管、接地网及接地装置、SF6 泄漏报警装置的土建施工(电力电缆管材、接地装置材料、SF6 泄漏报警装置由供电公司提供)。如政府部门对土建工程范围另有调整,按照最新要求实施。 规范依据 GB50260《电力设施抗震设计规范》 GB50229《火 力发电厂 与 变电站设计防火 规范》 GB50202《建筑地基基础工程施工质 量 验收规范》 DGJ32/J11《居 住 区 供配电设施建设标准》 DB32/T1008《电力用户业扩工程技术规范》 各地方电力公司相关标准 报验条件 开发单位完成所承担土建工程范围的内所有工作、完成土建交付资料(交付资料主要包括:居住区规划平面图、土建竣工图纸及有关测试报告、土建监理资料),并将有关土建交付资料提前送供电公司。 验收原则 同期项目的开关站、配电室应作为一个验收批次进行验收。 验收一般由供电公司组织,居住区开发单位、土建施工单位、监理单位、电气施工单位参加。 验收应采用现场测量、交接试验、外观验收、自检报告等方式进行。对于设备基础、接地、通风、排水、门禁等涉及后续施工和安全运行的应采用现场测量、交接试验等严格验收方法。 验收项目 ➤主体部分 1. 开关站、配电室位置符合居住区规划。建筑主体放线定位数据由开发单位提供。 2. 独立设置于地面上的开关站、配电室屋顶应做成坡顶,防水级别为2 级。基础应采用整体浇 筑,高 出 路 面0.2 米 ,内外做防水处 理。 3. 设置于居民 楼 内的开关站、配电室,室内标高 不 得 低 于该 楼 一楼 的室内标高 ,并高 于室外地坪 0.35 米 以 上。位于地下 层 时 设备基础应抬 高 1 米 以 上,电缆 沟底 部应高 于本 层 地平 0....
