开挖边线,坡脚线

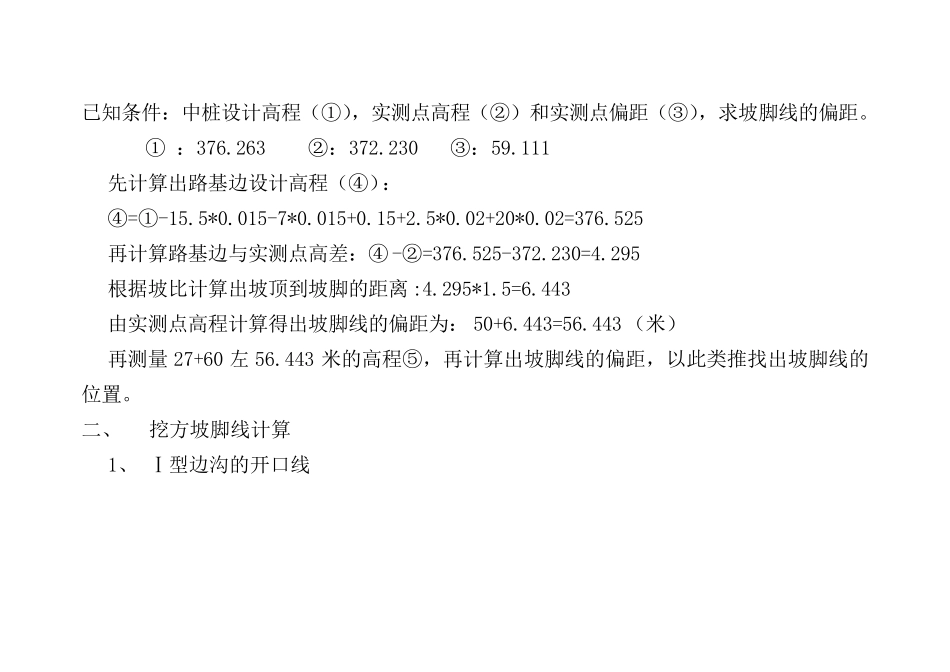

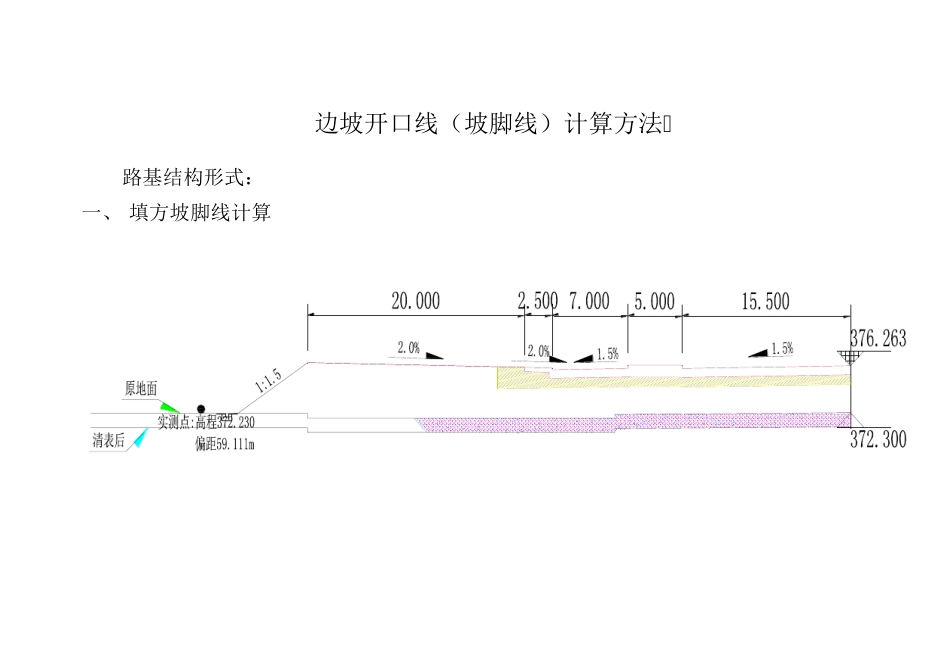

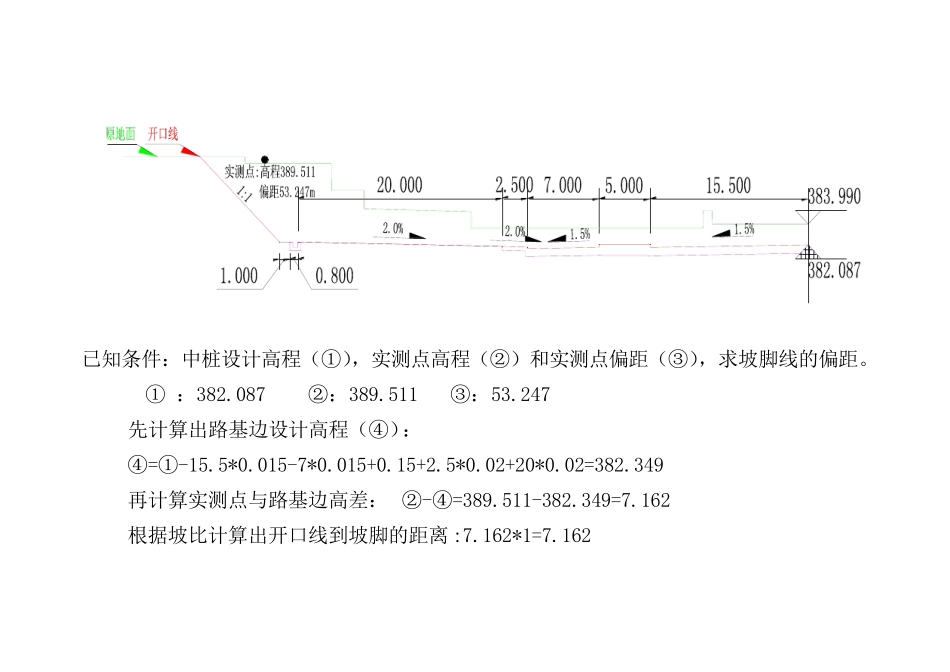

边坡开口线（坡脚线）计算方法 路基结构形式： 一、 填方坡脚线计算 已知条件：中桩设计高程（①），实测点高程（②）和实测点偏距（③），求坡脚线的偏距。 ① ：376.263 ②：372.230 ③：59.111 先计算出路基边设计高程（④）： ④=①-15.5*0.015-7*0.015+0.15+2.5*0.02+20*0.02=376.525 再计算路基边与实测点高差：④-②=376.525-372.230=4.295 根据坡比计算出坡顶到坡脚的距离:4.295*1.5=6.443 由实测点高程计算得出坡脚线的偏距为：50+6.443=56.443 （米） 再测量27+60 左56.443 米的高程⑤，再计算出坡脚线的偏距，以此类推找出坡脚线的位置。 二、 挖方坡脚线计算 1、 Ⅰ型边沟的开口线 已知条件：中桩设计高程（①），实测点高程（②）和实测点偏距（③），求坡脚线的偏距。 ① ：382.087 ②：389.511 ③：53.247 先计算出路基边设计高程（④）： ④=①-15.5*0.015-7*0.015+0.15+2.5*0.02+20*0.02=382.349 再计算实测点与路基边高差： ②-④=389.511-382.349=7.162 根据坡比计算出开口线到坡脚的距离 :7.162*1=7.162 由实测点高程计算得出开口线的偏距为：50+1.8（水沟碎落台宽度）+7.162=58.962（米） 再测量11+20 左58.962 米的高程⑤390.130，再计算出坡脚线的偏距59.581，以此类推找出坡脚线的位置。 2、 Ⅱ型边沟的开口线 Ⅱ型边沟结构形式： 已知条件：中桩设计高程（①），实测点高程（②）和实测点偏距（③），求坡开口线的偏距。 ① ：381.447 ②：414.921 ③：78.896 先计算出路基边设计高程（④）： ④=①-15.5*0.015-7*0.015+0.15+2.5*0.02+20*0.02=381.709 再算出护面墙顶的设计高⑤：381.709+1=382.709 再计算实测点与护面墙顶高差： ②-⑤=414.921-382.709=32.212 根据高差 32.212 判断有几阶台阶：1 阶控制高差为 8 米，32.212/8=4 余 0.212。由此判断此处应有 5 阶台阶。 其中前 3 阶坡比为 1:1，1 阶台阶宽度为 10 米，宽度共为 30 米。第 4 阶台阶坡比为1:1.5,1 阶台阶宽度为 14 米。第 5 阶宽度为 0.212*1.5=0.318. 由实测点高程计算得出开口线的偏距为： 50+1.875（水沟碎落台宽度）+30+14+0.318=96.193（米） 再测量 4+40 左 96.193 米的高程⑥416.794，再计算出坡脚线的偏距 98.959，以此类推找出坡脚线的位置。
