弛度观测方法与精度分析

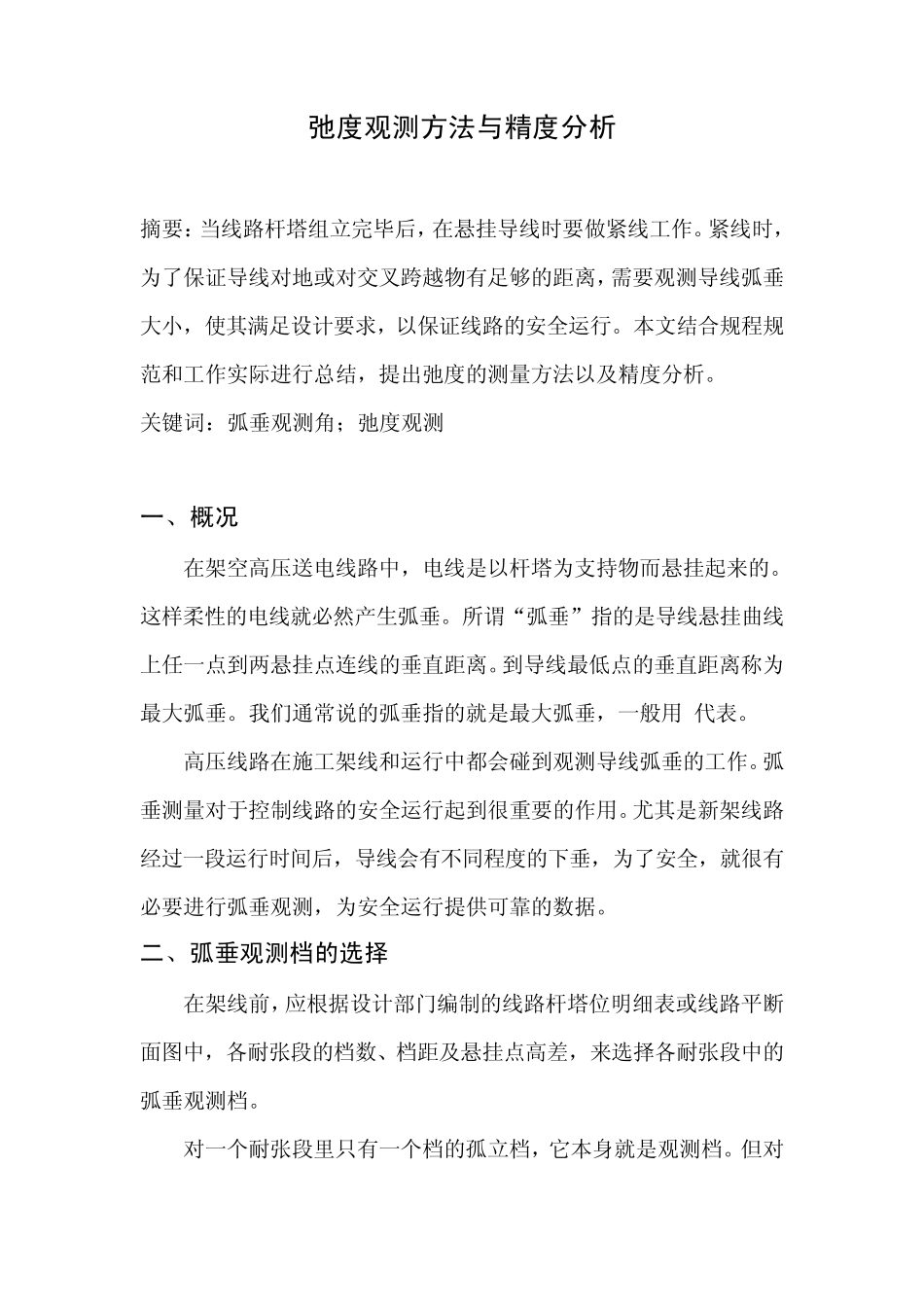

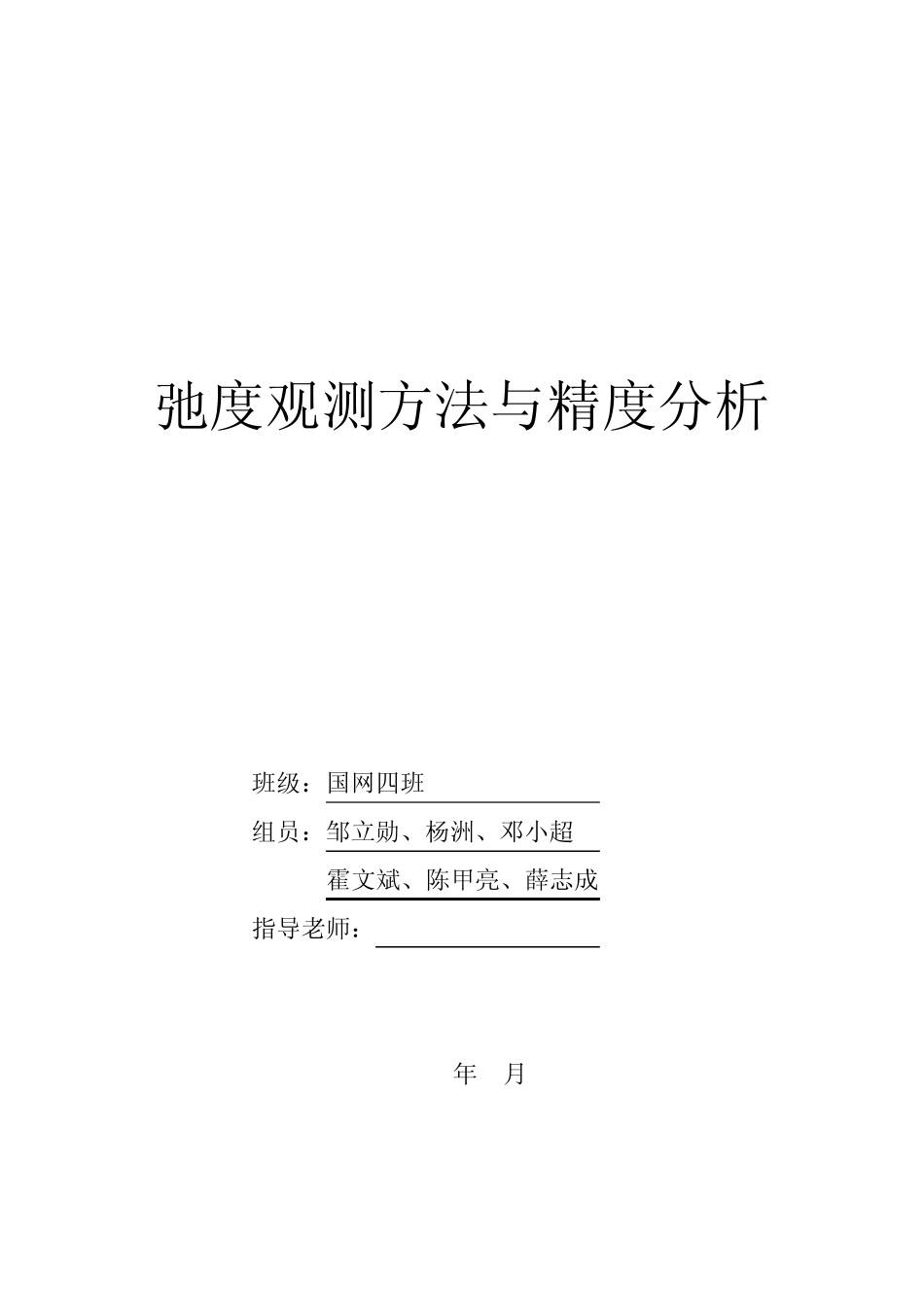

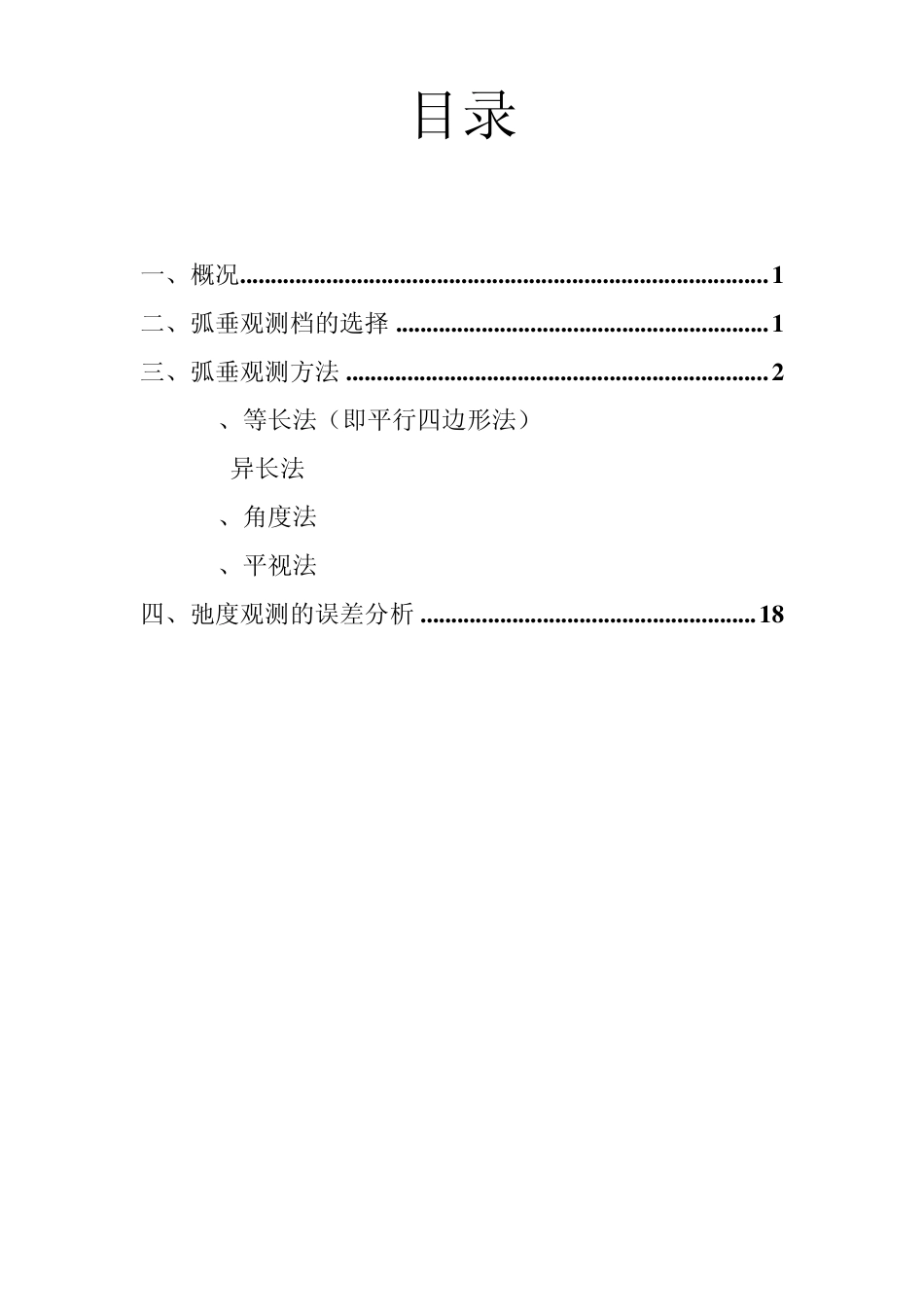

弛度观测方法与精度分析 班级：国网四班 组员：邹立勋、杨洲、邓小超 霍文斌、陈甲亮、薛志成 指导老师： 2011年 7月 目录 一、概况...................................................................................... 1 二、弧垂观测档的选择 ............................................................. 1 三、弧垂观测方法 ..................................................................... 2 1、等长法（即平行四边形法） ................. 2 2.异长法 .................................... 5 3、角度法 ................................... 7 4、平视法 .................................. 16 四、弛度观测的误差分析 ....................................................... 1 8 弛度观测方法与精度分析 摘要：当线路杆塔组立完毕后，在悬挂导线时要做紧线工作。紧线时，为了保证导线对地或对交叉跨越物有足够的距离，需要观测导线弧垂大小，使其满足设计要求，以保证线路的安全运行。本文结合规程规范和工作实际进行总结，提出弛度的测量方法以及精度分析。 关键词：弧垂观测角；弛度观测 一、概况 在架空高压送电线路中，电线是以杆塔为支持物而悬挂起来的。这样柔性的电线就必然产生弧垂。所谓“弧垂”指的是导线悬挂曲线上任一点到两悬挂点连线的垂直距离。到导线最低点的垂直距离称为最大弧垂。我们通常说的弧垂指的就是最大弧垂，一般用f代表。 高压线路在施工架线和运行中都会碰到观测导线弧垂的工作。弧垂测量对于控制线路的安全运行起到很重要的作用。尤其是新架线路经过一段运行时间后，导线会有不同程度的下垂，为了安全，就很有必要进行弧垂观测，为安全运行提供可靠的数据。 二、弧垂观测档的选择 在架线前，应根据设计部门编制的线路杆塔位明细表或线路平断面图中，各耐张段的档数、档距及悬挂点高差，来选择各耐张段中的弧垂观测档。 对一个耐张段里只有一个档的孤立档，它本身就是观测档。但对 于一个耐张段里有多个档的连续档，并非每档都要观测弧垂，而是从该耐张段中选出一个或几个观测档来观测弧垂。为了使该紧线段里各档的弧垂都能达到平衡，对弧垂观测档的选择应符合下列要求： （1）紧线段在5档及以下时，应靠近紧线段的中间选择一档用来观测弧垂。 （2）紧线段在6～ 12档时，应靠近其两端各选一档作为弧垂观测档。 （3）紧线段在12档以上时，...
