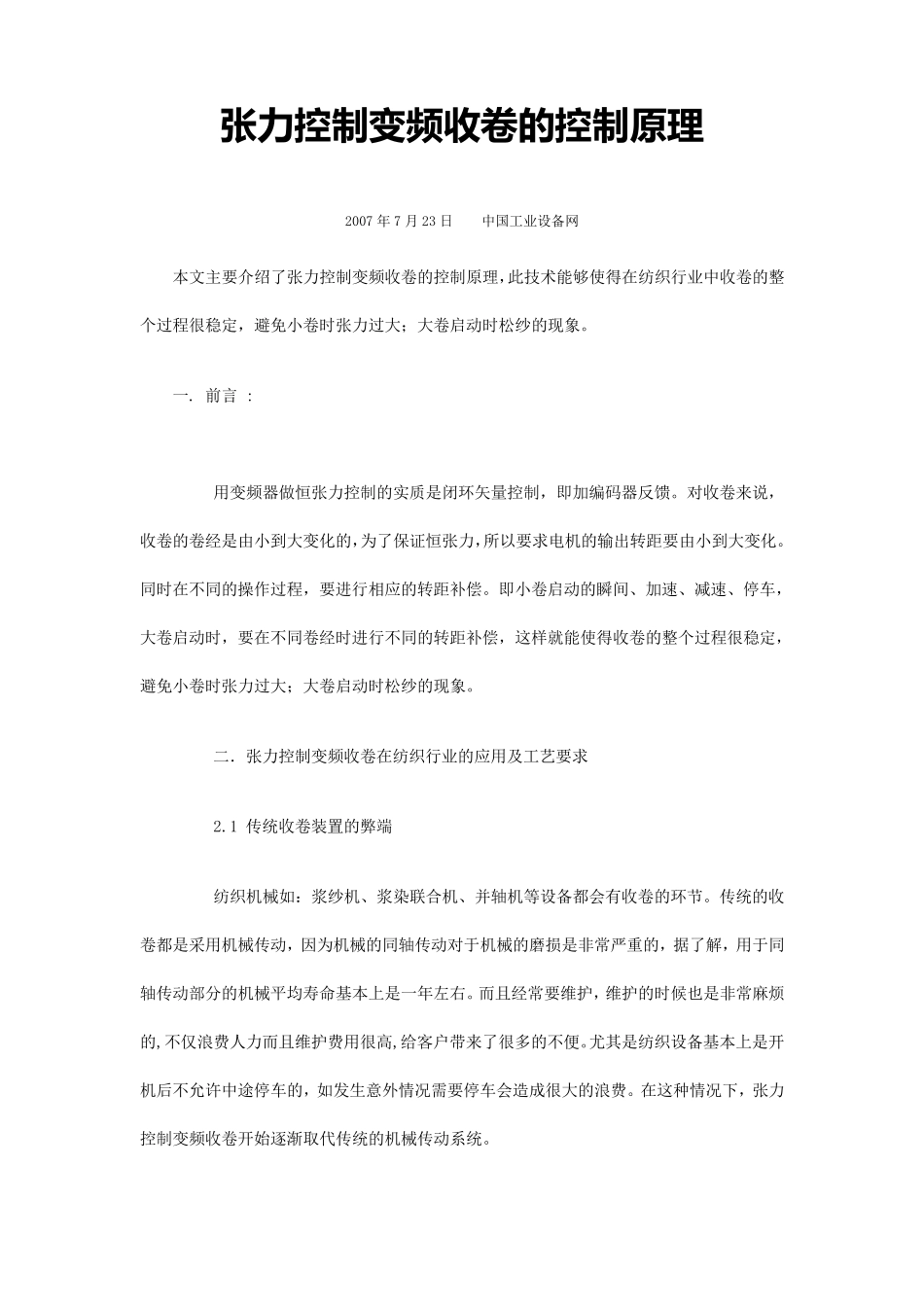

张力控制变频收卷的控制原理

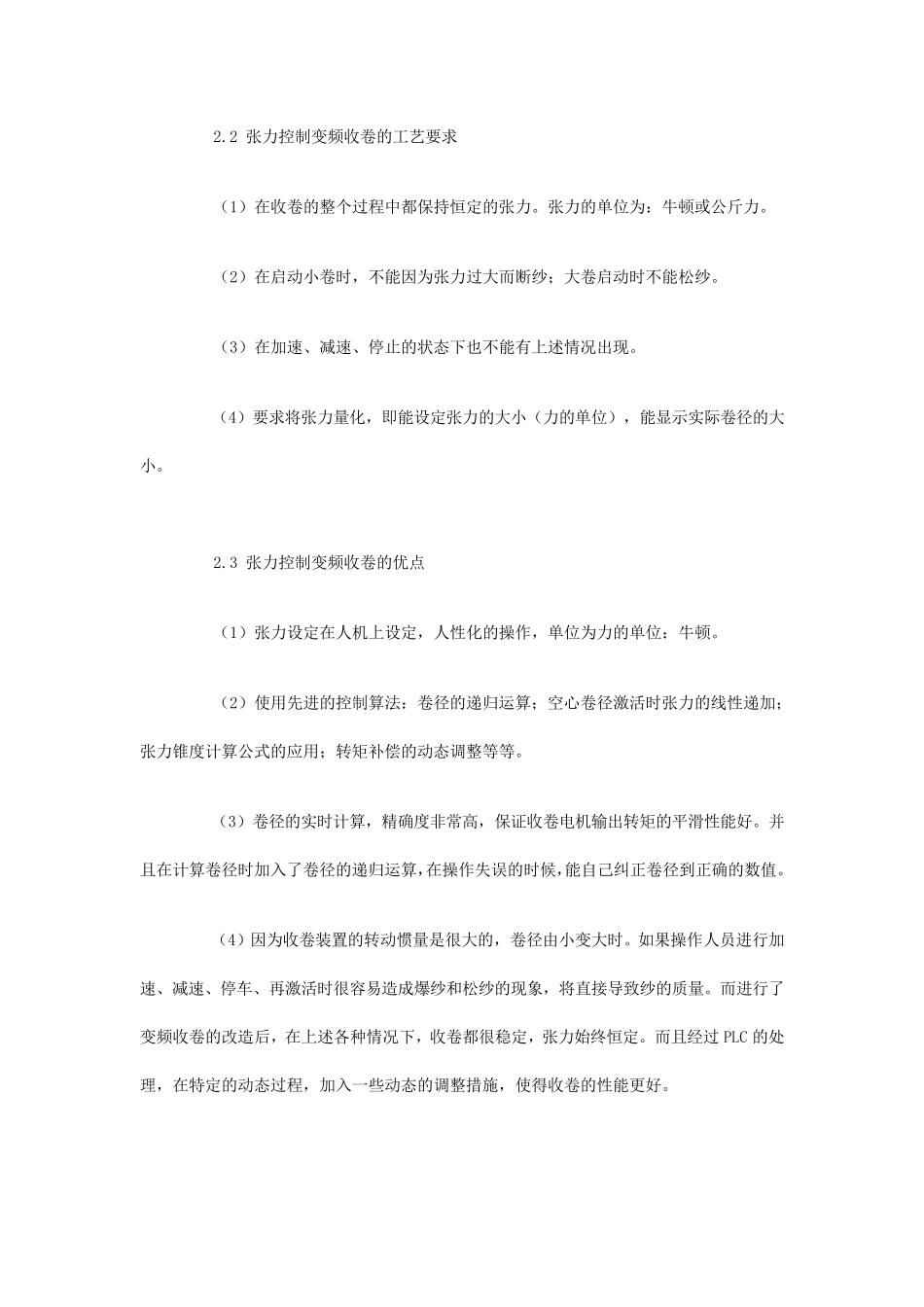

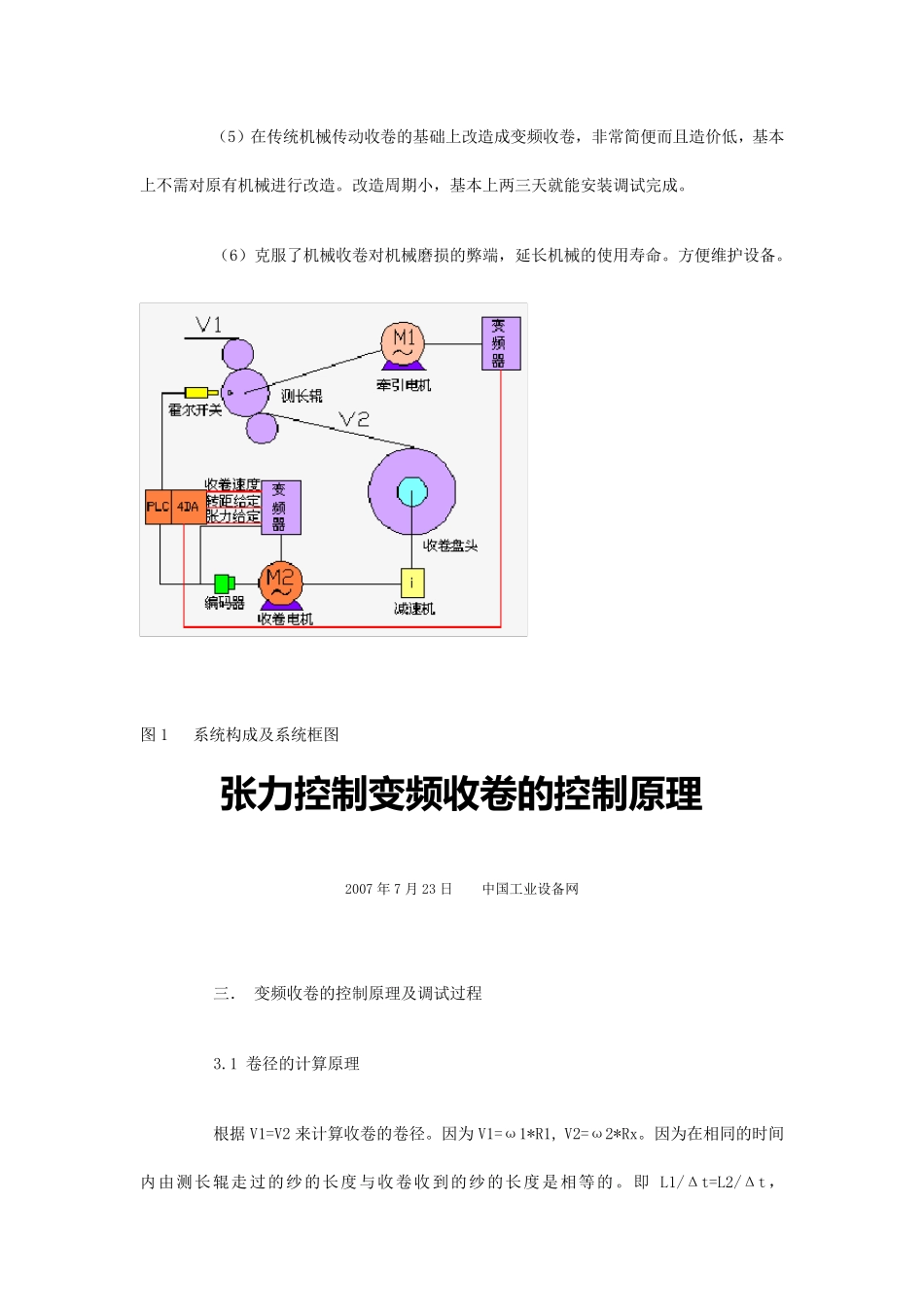

张 力 控 制变频收卷的控 制原理 2007 年7 月23 日 中国工业设备网 本文主要介绍了张力控制变频收卷的控制原理，此技术能够使得在纺织行业中收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。 一. 前言 : 用变频器做恒张力控制的实质是闭环矢量控制，即加编码器反馈。对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。同时在不同的操作过程，要进行相应的转距补偿。即小卷启动的瞬间、加速、减速、停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。 二．张力控制变频收卷在纺织行业的应用及工艺要求 2.1 传统收卷装置的弊端 纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上 是一年左 右 。而 且 经常要维 护 ，维 护 的时候 也 是非常麻 烦的,不仅 浪 费 人 力而 且 维 护 费 用很高 ,给 客 户 带 来了很多 的不便 。尤 其 是纺织设备基本上 是开机后 不允 许 中途 停车的，如发 生 意 外 情 况 需 要停车会造 成 很大的浪 费 。在这种 情 况 下 ，张力控制变频收卷开 始 逐 渐 取 代 传统的机械传动系 统。 2.2 张力控制变频收卷的工艺要求 （1）在收卷的整个过程中都保持恒定的张力。张力的单位为：牛顿或公斤力。 （2）在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。 （3）在加速、减速、停止的状态下也不能有上述情况出现。 （4）要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。 2.3 张力控制变频收卷的优点 （1）张力设定在人机上设定，人性化的操作，单位为力的单位：牛顿。 （2）使用先进的控制算法：卷径的递归运算；空心卷径激活时张力的线性递加；张力锥度计算公式的应用；转矩补偿的动态调整等等。 （3）卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。 （4）因为收卷装置的转动惯量是很大的，卷径由小变大时。如果操作人员进行加速、减速、停车、再激活时很容易造成爆纱和松纱的现象，将...
