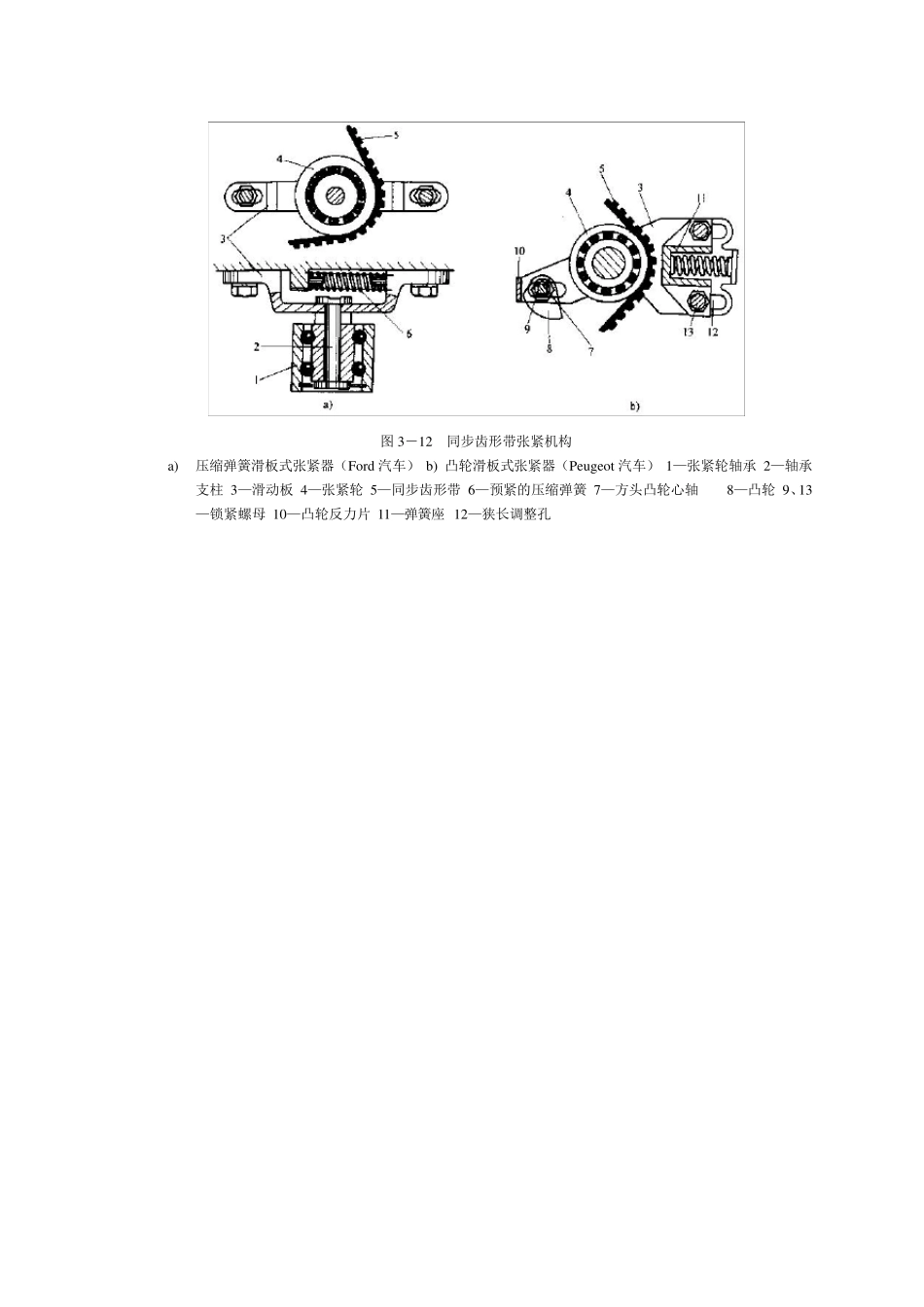

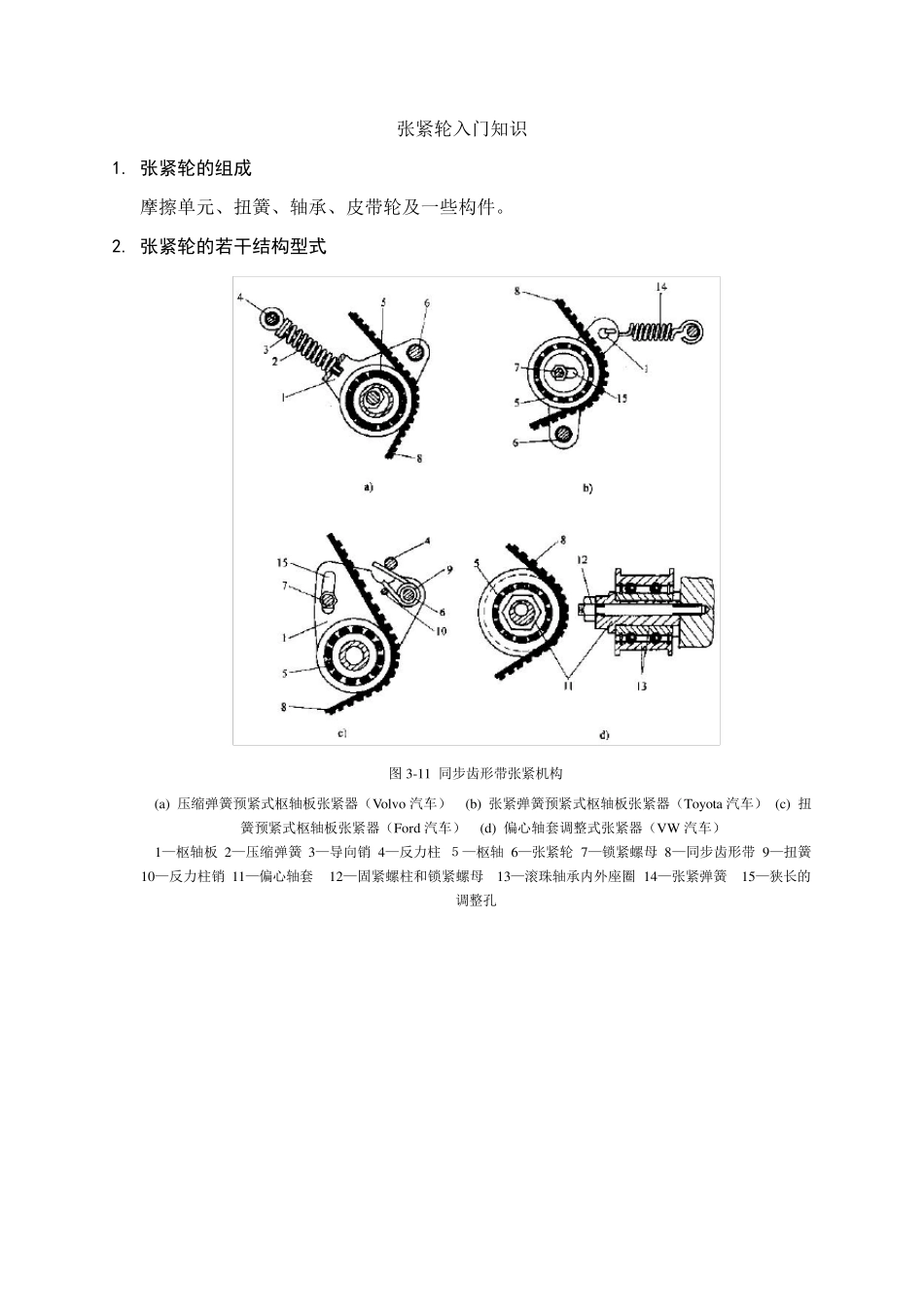

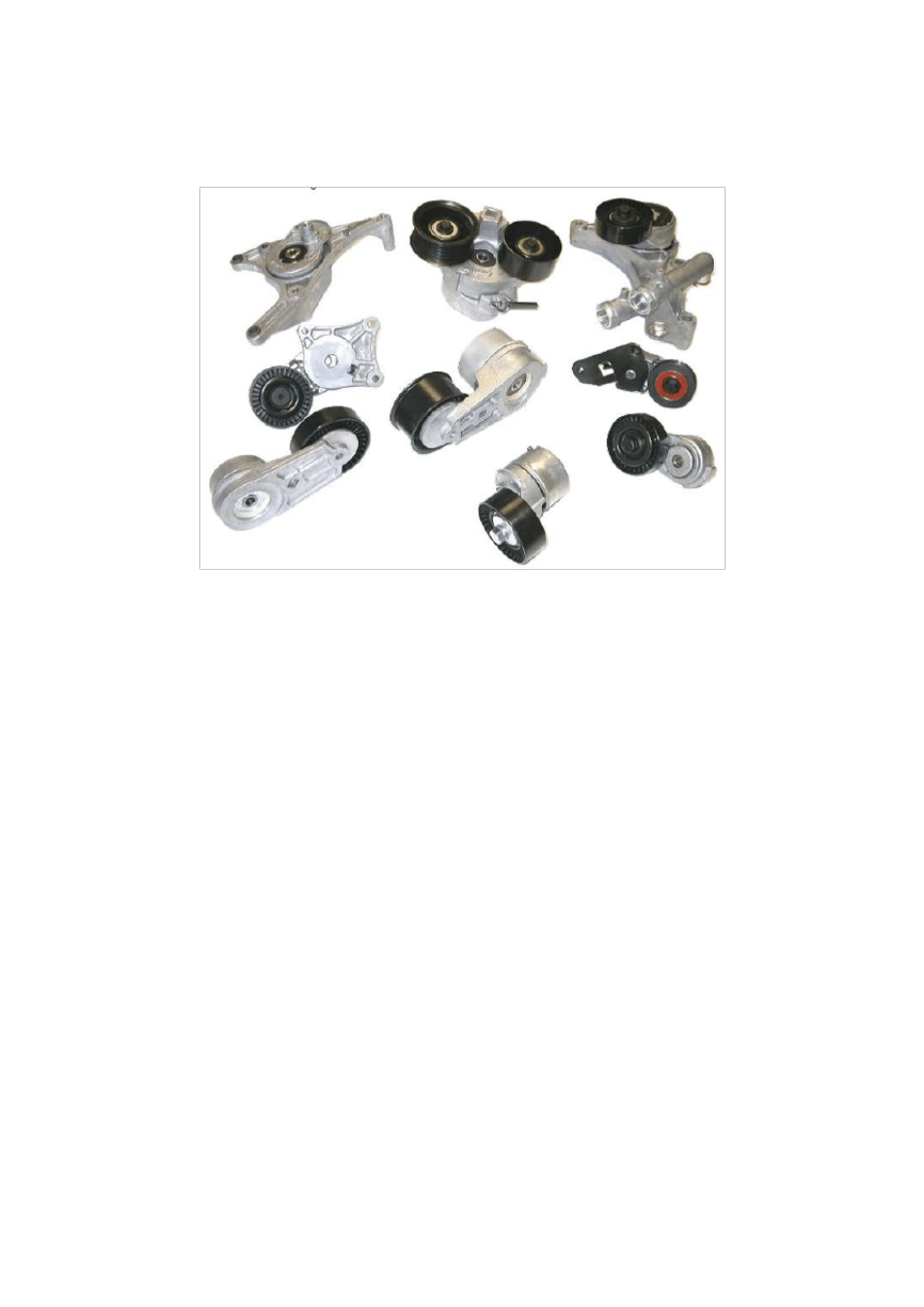

张紧轮入门知识 1. 张紧轮的组成 摩擦单元、扭簧、轴承、皮带轮及一些构件。 2. 张紧轮的若干结构型式 图3-11 同步齿形带张紧机构 (a) 压缩弹簧预紧式枢轴板张紧器(Volv o 汽车) (b) 张紧弹簧预紧式枢轴板张紧器(Toy ota 汽车) (c) 扭簧预紧式枢轴板张紧器(Ford 汽车) (d) 偏心轴套调整式张紧器(VW 汽车) 1—枢轴板 2—压缩弹簧 3—导向销 4—反力柱 5—枢轴 6—张紧轮 7—锁紧螺母 8—同步齿形带 9—扭簧 10—反力柱销 11—偏心轴套 12—固紧螺柱和锁紧螺母 13—滚珠轴承内外座圈 14—张紧弹簧 15—狭长的调整孔 图3-12 同步齿形带张紧机构 a) 压缩弹簧滑板式张紧器(Ford 汽车) b) 凸轮滑板式张紧器(Peu geot 汽车) 1—张紧轮轴承 2—轴承支柱 3—滑动板 4—张紧轮 5—同步齿形带 6—预紧的压缩弹簧 7—方头凸轮心轴 8—凸轮 9、13—锁紧螺母 10—凸轮反力片 11—弹簧座 12—狭长调整孔 Integrated Tensioner/Bracket Assemblies and Modules 3. 张紧轮的作用及安装 (1 ) 增大主动轮和从动轮之间的包角,增大三角带与带轮的接触面积,获得最大摩擦力,改善皮带的使用条件,同时使传动平稳; (2 ) 张紧轮均要装在松边,紧边的皮带会打滑,松边则不会打滑,减小动弧角度,增大静弧角度。 4. 张紧轮的性能测试 应用凸轮驱动:)2sin(0ftss 0 :幅值 f :驱动频率 性能测试: 疲劳测试: 5. SAE 的测试内容 Contamination Tex t Corrosion Test Hot/Cold Cy cling Test Cold Box Test Hot Box Test Life lu g Test 6.计算分析 (1 ) 张紧轮分析的模型
