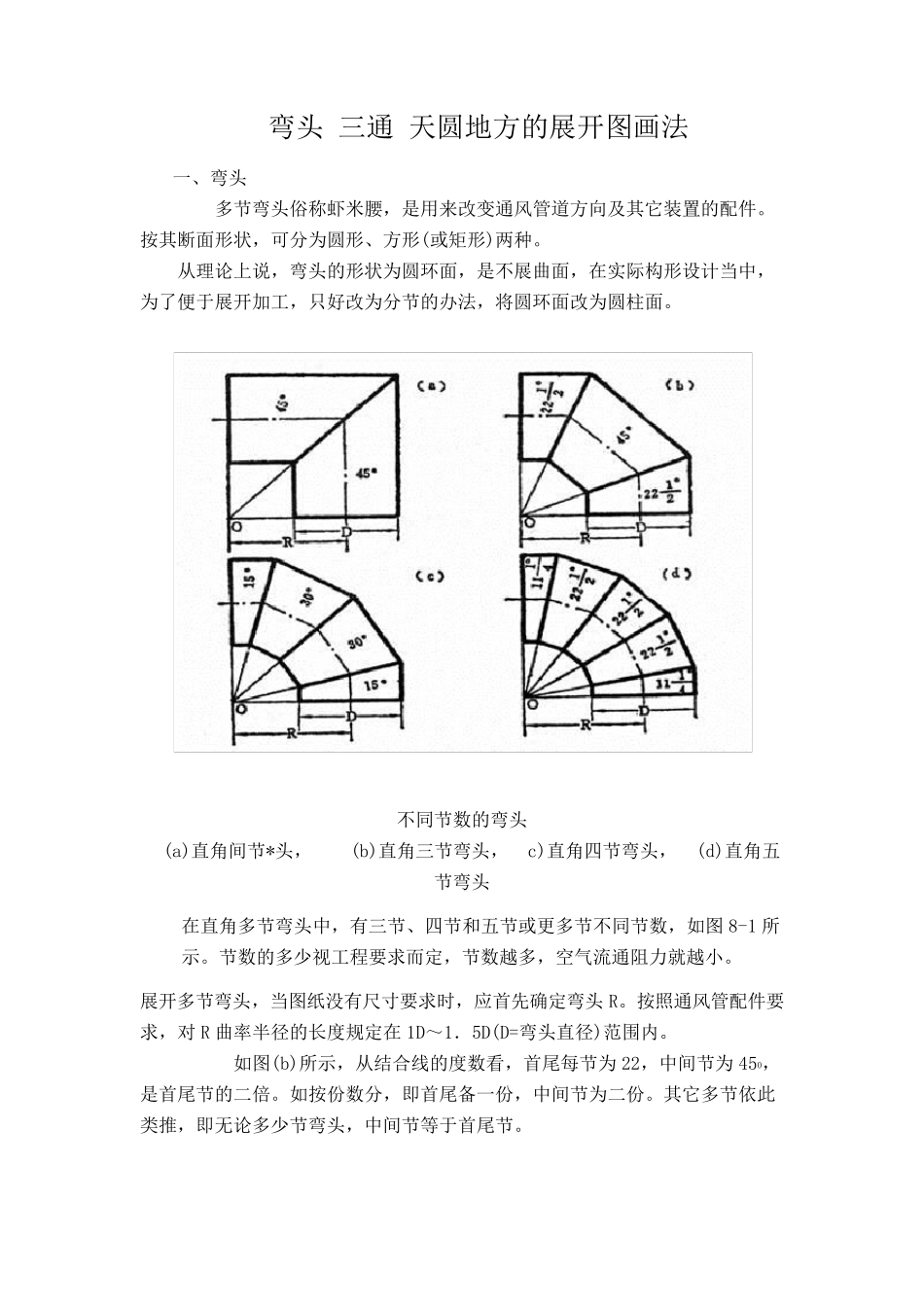

弯头 三通 天圆地方的展开图画法 一、弯头 多节弯头俗称虾米腰，是用来改变通风管道方向及其它装置的配件
按其断面形状，可分为圆形、方形(或矩形)两种
从理论上说，弯头的形状为圆环面，是不展曲面，在实际构形设计当中，为了便于展开加工，只好改为分节的办法，将圆环面改为圆柱面

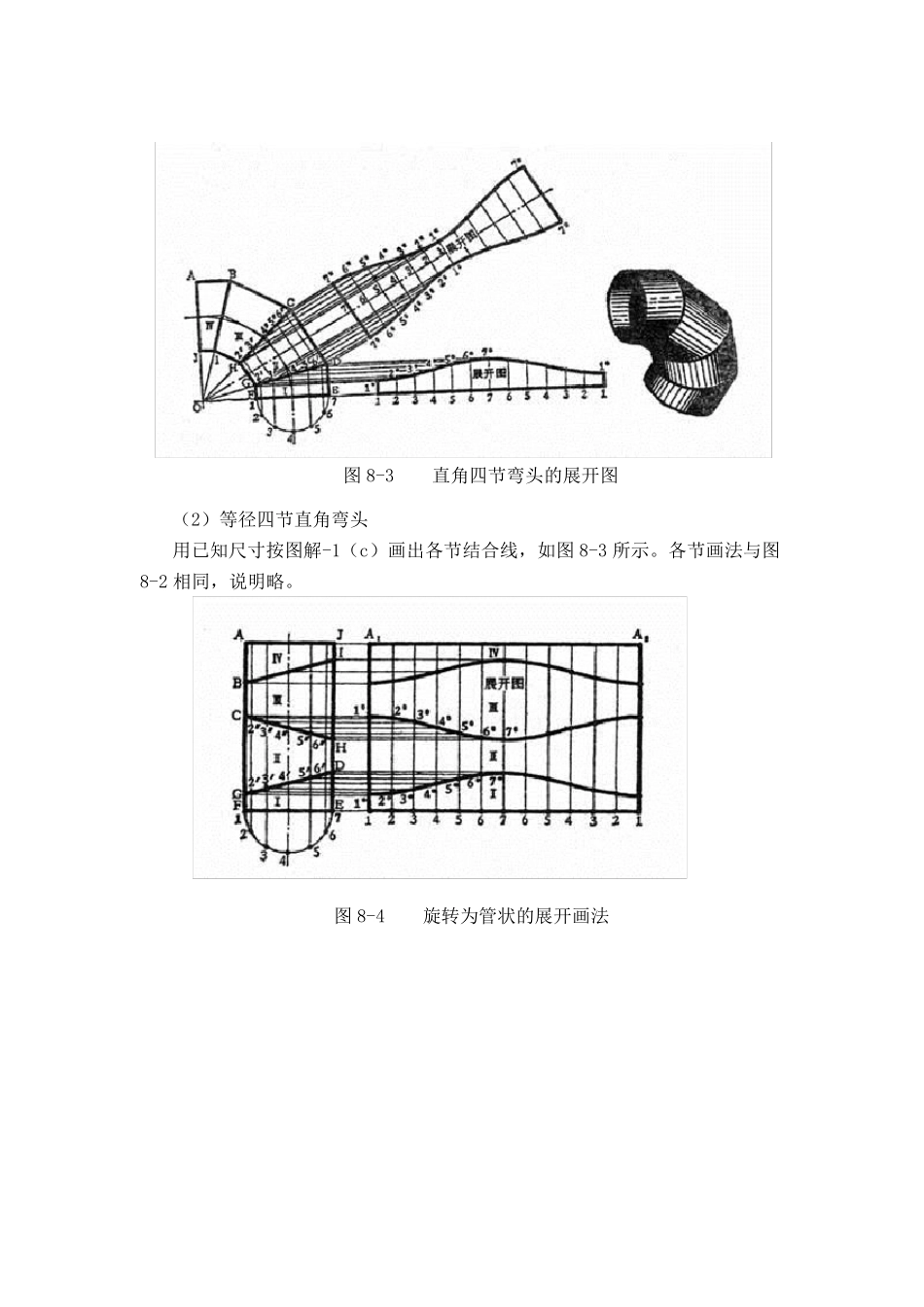

不同节数的弯头 (a)直角间节*头， (b)直角三节弯头， c)直角四节弯头， (d)直角五节弯头 在直角多节弯头中，有三节、四节和五节或更多节不同节数，如图8-1 所示
节数的多少视工程要求而定，节数越多，空气流通阻力就越小
展开多节弯头，当图纸没有尺寸要求时，应首先确定弯头R
按照通风管配件要求，对 R 曲率半径的长度规定在 1D～1．5D(D=弯头直径)范围内
如图(b)所示，从结合线的度数看，首尾每节为 22，中间节为 450，是首尾节的二倍
如按份数分，即首尾备一份，中间节为二份
其它多节依此类推，即无论多少节弯头，中间节等于首尾节

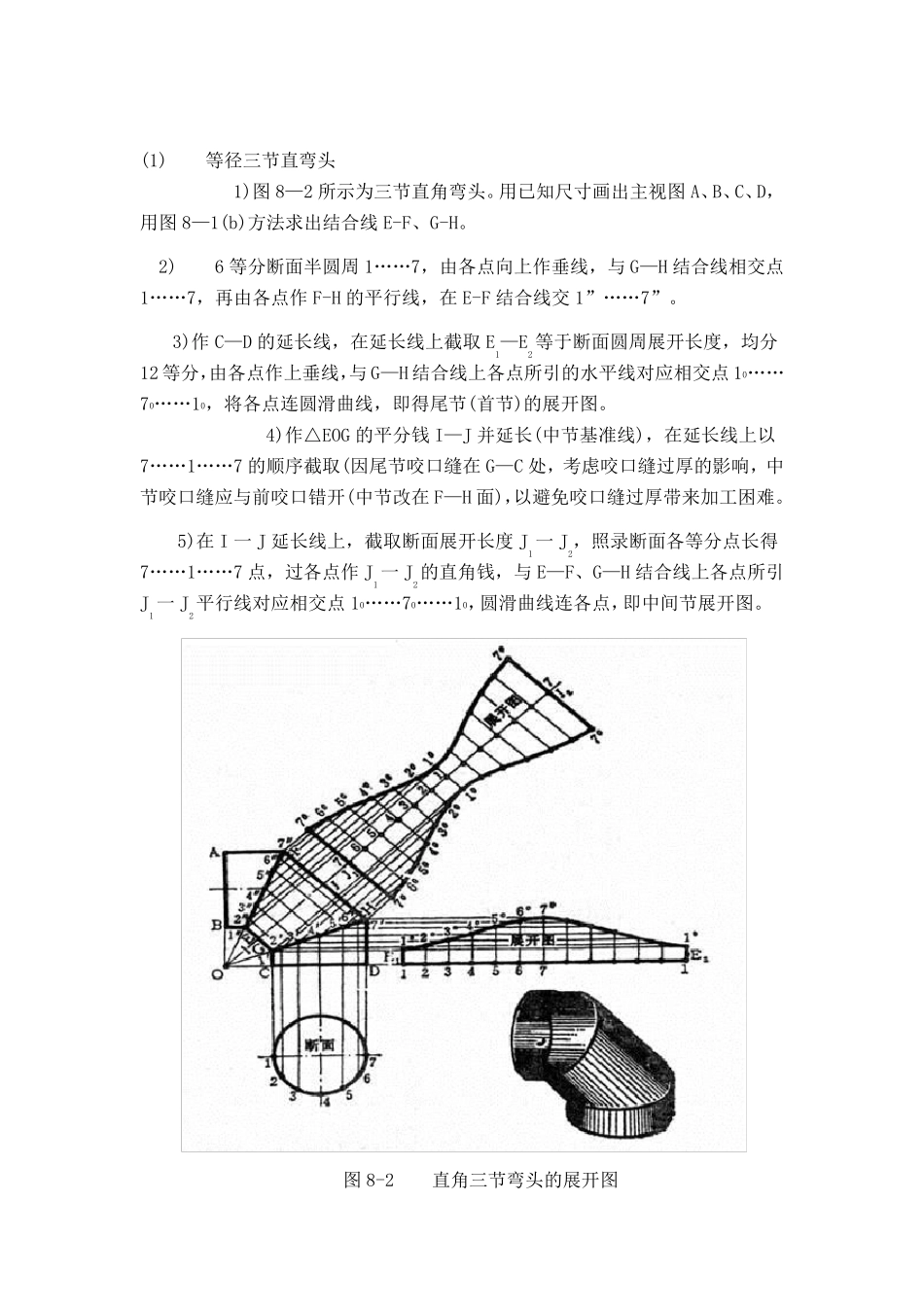

(1) 等径三节直弯头 1)图8—2 所示为三节直角弯头
用已知尺寸画出主视图A、B、C、D，用图8—1(b)方法求出结合线 E-F、G-H
2) 6 等分断面半圆周 1……7，由各点向上作垂线，与 G—H 结合线相交点1……7，再由各点作 F-H 的平行线，在 E-F 结合线交 1”……7”
3)作 C—D 的延长线，在延长线上截取 E1—E2等于断面圆周展开长度，均分12 等分，由各点作上垂线，与 G—H 结合线上各点所引的水平线对应相交点 10……70……10，将各点连圆滑曲线，即得尾节(首节)的展开图
4)作△EOG 的平分钱 I—J 并延长(中节基准线)，在延长线上以7……1……7 的顺序截取(因尾节咬口缝在 G—C 处，考虑咬口缝过厚的影响，中节咬口缝应与前咬口错开(中节改在 F—H 面)，以避免咬口缝过厚带来加工困难
5)在 I 一 J
