弱电工程预算计算公式大全

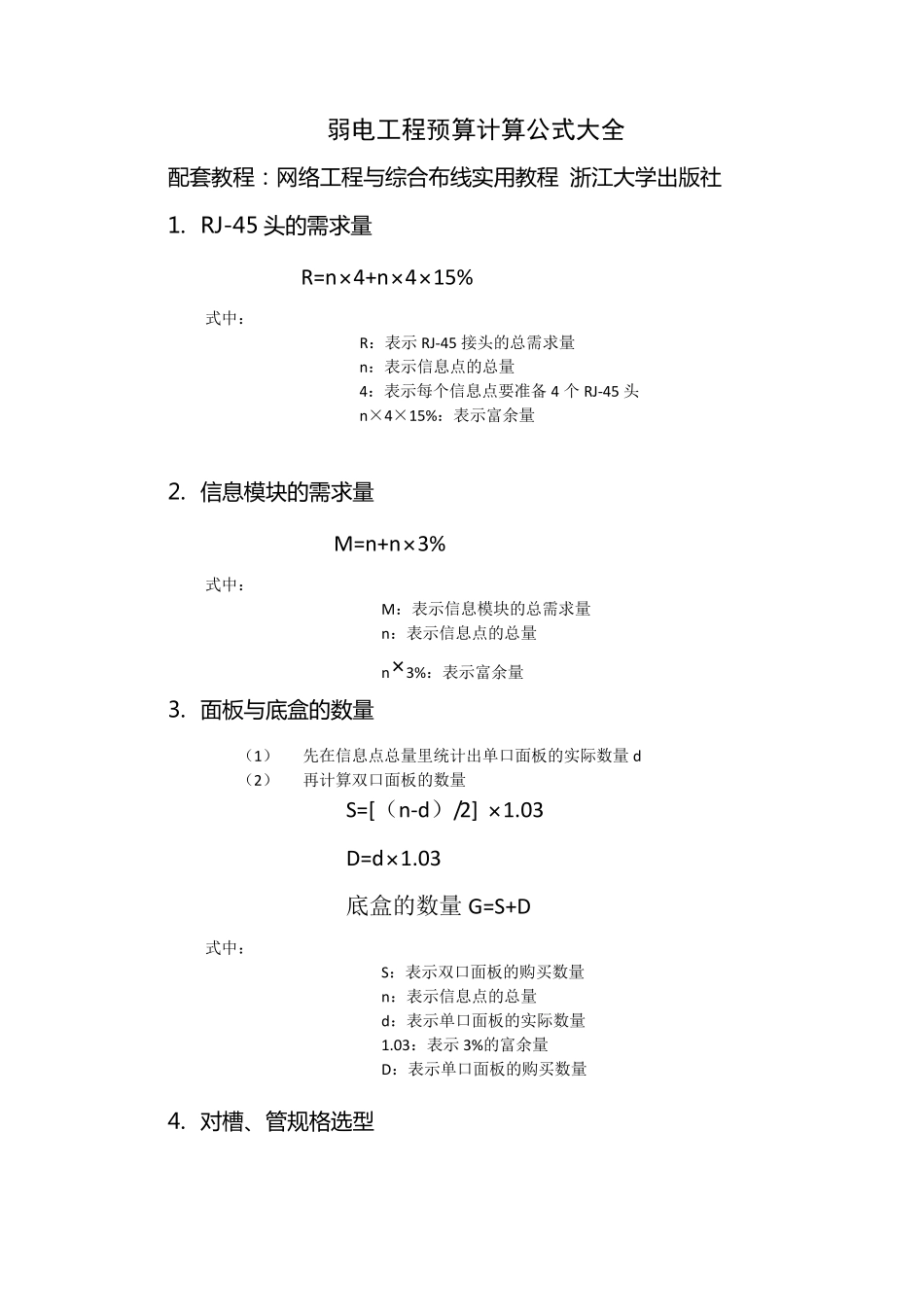

弱电工程预算计算公式大全 配 套 教 程 ： 网 络 工 程 与 综 合 布 线 实 用 教 程 浙 江 大 学 出 版 社 1. RJ-45 头 的 需 求 量 R=n ×4+n ×4×15% 式中： R：表示RJ-45 接头的总需求量 n ：表示信息点的总量 4：表示每个信息点要准备4 个RJ-45 头 n ×4×15%：表示富余量 2. 信 息 模 块 的 需 求 量 M=n +n ×3% 式中： M：表示信息模块的总需求量 n ：表示信息点的总量 n ×3%：表示富余量 3. 面 板 与 底 盒 的 数 量 （1） 先在信息点总量里统计出单口面板的实际数量d （2） 再计算双口面板的数量 S=[（n -d ）/2] ×1.03 D=d ×1.03 底盒的数量G=S+D 式中： S：表示双口面板的购买数量 n ：表示信息点的总量 d ：表示单口面板的实际数量 1.03：表示3%的富余量 D：表示单口面板的购买数量 4. 对 槽 、管规格选型 (1) 查 表 法 ： 统 计 槽 (管 )内 需 要 容 纳 的 线 缆 数 量 ， 再 去 查 表 得 到 所需 槽 、管 的 规 格 型 号 。 （ 表 在 教 材 的 P120） (2) 估 算 法 ： 在 选 择 线 槽 时 ,线 槽 的 截 面 积 =线 缆 的 总 截 面 积 ×3。 (3) 精 确 算 法 ： （ 例 题 在 教 材 的 P120） 式中： S——槽（管）截面积，表示要选择的槽管截面积； N——用户所要安装的线缆条数； P——线缆截面积，表示选用的线缆面积； 70%——布线标准规定允许的空间； 40%～50%——线缆之间的允许间隔。 5. 线 缆 用 量 计 算 平均每个信息点的线缆长度（C）=平均线缆长度+备用部分+端接容差 平均线缆长度=0.5×（L+S） 备用部分＝0.05×（L+S） 端接容差为 6m～10m。 即： C=0.55×（L+S）+6 F=Floor（305/C） B=Ceiling（n/F） 式中： L—离 FD 最远信息插座的距离； S—离 FD 最近信息插座距离； C—平均每个信息点的线缆长度； F—每箱双绞线能安装的信息点数量； Floor（）—向下取整 Ceiling（）—向上取整 B—所需线缆总箱数（305 米/箱）； n—信息点数量。 6. 配 线 架 的 数 量 的 计 算 方 法 计算本层楼需要的配线架的数量 F= Ceiling（n/24） 式中： F— 本层配线架的数量 n— 本层的信息点数量 计算本层机柜规格 U=F×（3+h） 式中： U— 本层机柜的规格，一般不超过 48U ...
