弱电技术制图规范

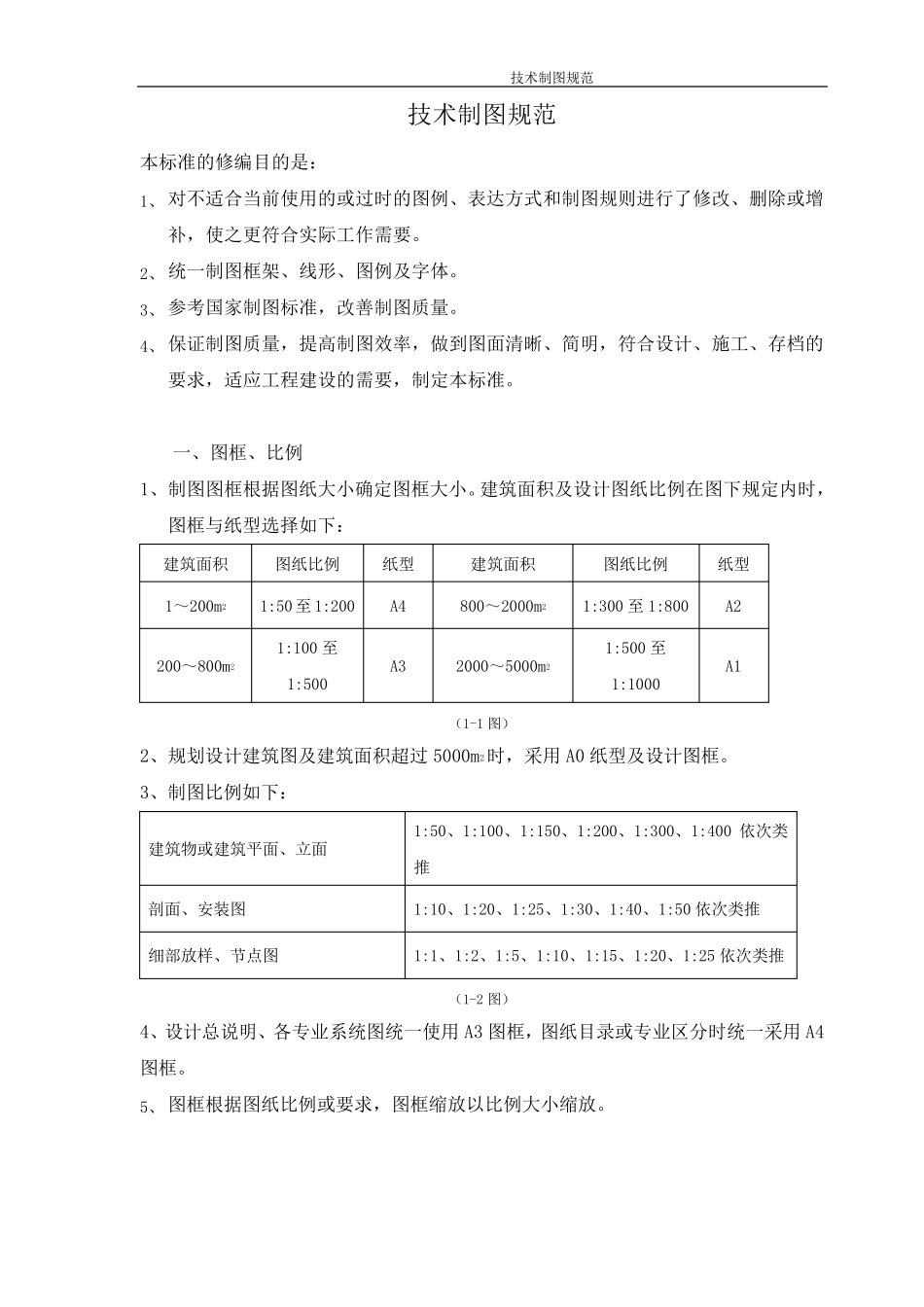

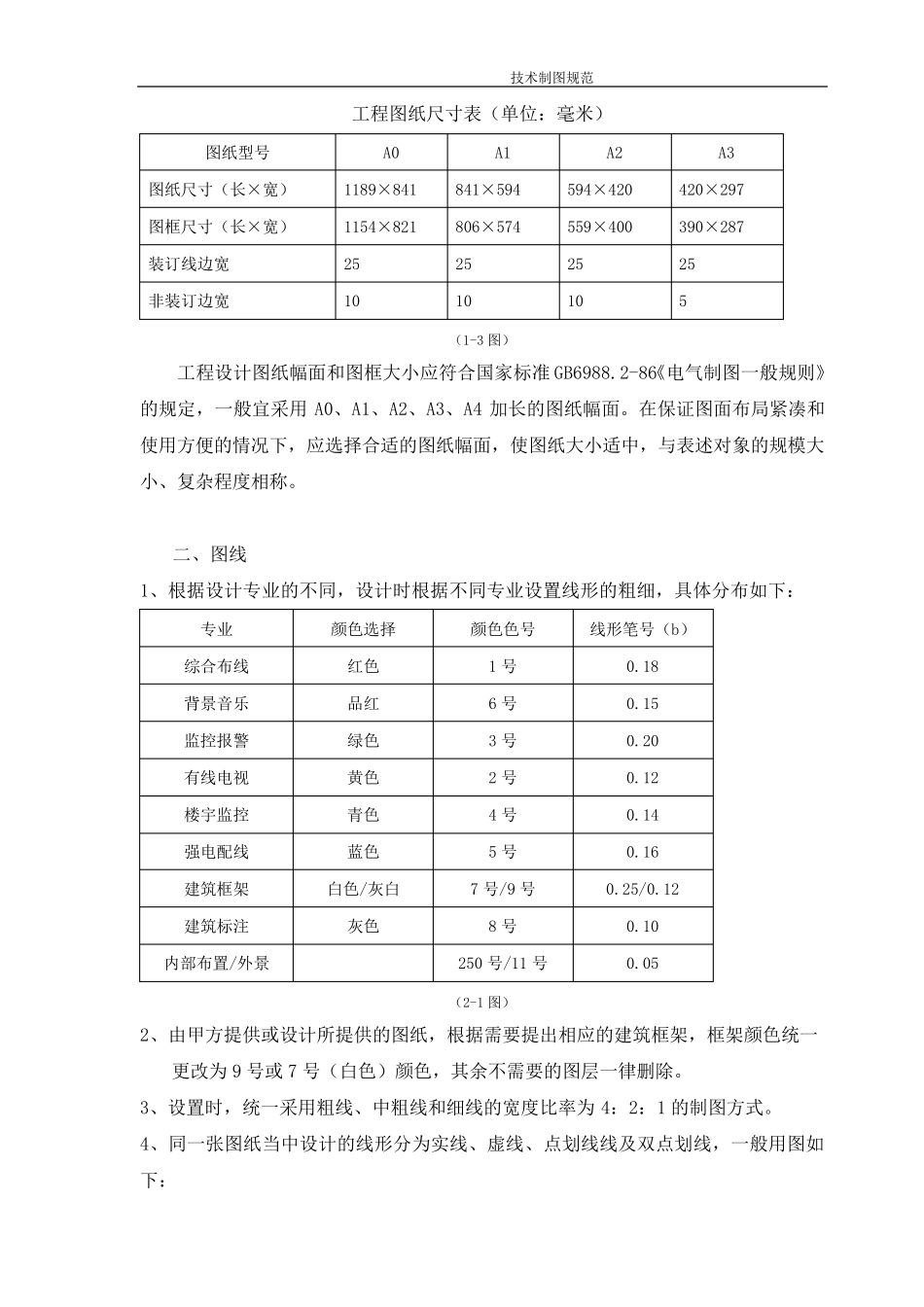

技术制图规范 技术制图规范 本标准的修编目的是： 1、 对不适合当前使用的或过时的图例、表达方式和制图规则进行了修改、删除或增补，使之更符合实际工作需要。 2、 统一制图框架、线形、图例及字体。 3、 参考国家制图标准，改善制图质量。 4、 保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 一、图框、比例 1、制图图框根据图纸大小确定图框大小。建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下： 建筑面积 图纸比例 纸型 建筑面积 图纸比例 纸型 1～200m2 1:50 至 1:200 A4 800～2000m2 1:300 至 1:800 A2 200～800m2 1:100 至1:500 A3 2000～5000m2 1:500 至1:1000 A1 （1-1 图） 2、规划设计建筑图及建筑面积超过 5000m2时，采用 A0 纸型及设计图框。 3、制图比例如下： 建筑物或建筑平面、立面 1:50、1:100、1:150、1:200、1:300、1:400 依次类推 剖面、安装图 1:10、1:20、1:25、1:30、1:40、1:50 依次类推 细部放样、节点图 1:1、1:2、1:5、1:10、1:15、1:20、1:25 依次类推 （1-2 图） 4、设计总说明、各专业系统图统一使用 A3 图框，图纸目录或专业区分时统一采用 A4图框。 5、 图框根据图纸比例或要求，图框缩放以比例大小缩放。 技术制图规范 工程图纸尺寸表（单位：毫米） 图纸型号 A0 A1 A2 A3 图纸尺寸（长×宽） 1189×841 841×594 594×420 420×297 图框尺寸（长×宽） 1154×821 806×574 559×400 390×287 装订线边宽 25 25 25 25 非装订边宽 10 10 10 5 （1-3 图） 工程设计图纸幅面和图框大小应符合国家标准 GB6988.2-86《电气制图一般规则》的规定，一般宜采用 A0、A1、A2、A3、A4 加长的图纸幅面。在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。 二、图线 1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下： 专业 颜色选择 颜色色号 线形笔号（b） 综合布线 红色 1 号 0.18 背景音乐 品红 6 号 0.15 监控报警 绿色 3 号 0.20 有线电视 黄色 2 号 0.12 楼宇监控 青色 4 号 0.14 强电配线 蓝色 5 号 0.16 建筑框架 白色/灰白 7 号/9 号 0.25/0.12 建筑标注 灰色 8 号 0.10 内部布置/外景 2...
