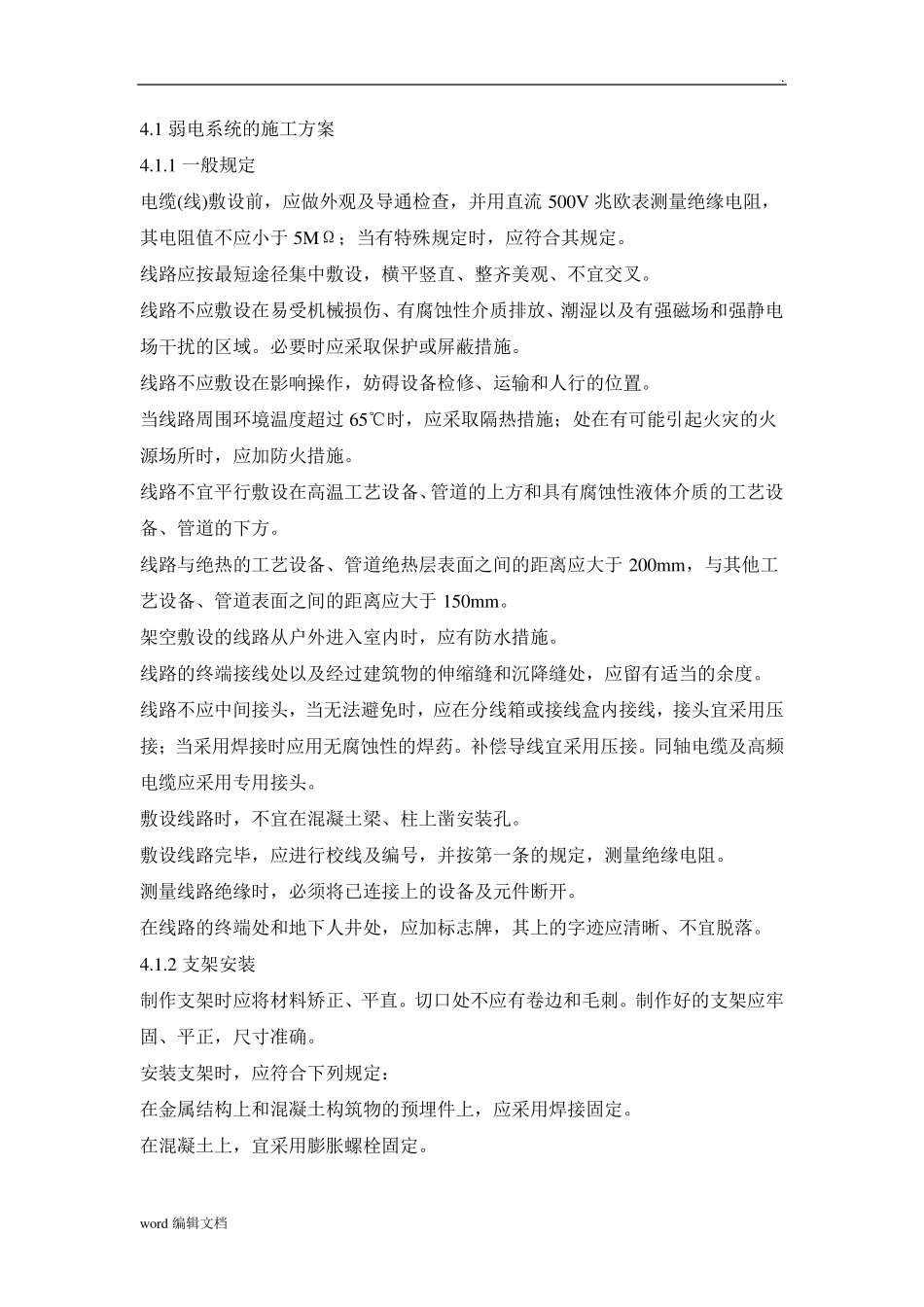

. w ord 编辑文档 4.1 弱电系统的施工方案 4.1.1 一般规定 电缆(线)敷设前，应做外观及导通检查，并用直流500V 兆欧表测量绝缘电阻，其电阻值不应小于5MΩ；当有特殊规定时，应符合其规定。 线路应按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。 线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域。必要时应采取保护或屏蔽措施。 线路不应敷设在影响操作，妨碍设备检修、运输和人行的位置。 当线路周围环境温度超过 65℃时，应采取隔热措施；处在有可能引起火灾的火源场所时，应加防火措施。 线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。 线路与绝热的工艺设备、管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。 架空敷设的线路从户外进入室内时，应有防水措施。 线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度。 线路不应中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线宜采用压接。同轴电缆及高频电缆应采用专用接头。 敷设线路时，不宜在混凝土梁、柱上凿安装孔。 敷设线路完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。 测量线路绝缘时，必须将已连接上的设备及元件断开。 在线路的终端处和地下人井处，应加标志牌，其上的字迹应清晰、不宜脱落。 4.1.2 支架安装 制作支架时应将材料矫正、平直。切口处不应有卷边和毛刺。制作好的支架应牢固、平正，尺寸准确。 安装支架时，应符合下列规定： 在金属结构上和混凝土构筑物的预埋件上，应采用焊接固定。 在混凝土上，宜采用膨胀螺栓固定。 . w ord 编辑文档 在不允许焊接支架的工艺管道上，应采用U 形螺栓或卡子固定。 在允许焊接支架的金属设备、管道上，可采用焊接固定。 支架应固定牢固、横平竖直、整齐美观。在同一直线段上的支架间距应均匀。 支架安装在有坡度的电缆沟内或建筑物构架上时，其安装坡度应与电缆沟或建筑物沟架的坡度相同；安装在有弧度的设备或构架上时，其安装弧度应与设备或构架的弧度相同。 支架不应安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位置；也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道以及能移动的构筑物上。 水平安装的线槽及保护管用的金属支架间距...
