弱电施工标准及技术要求

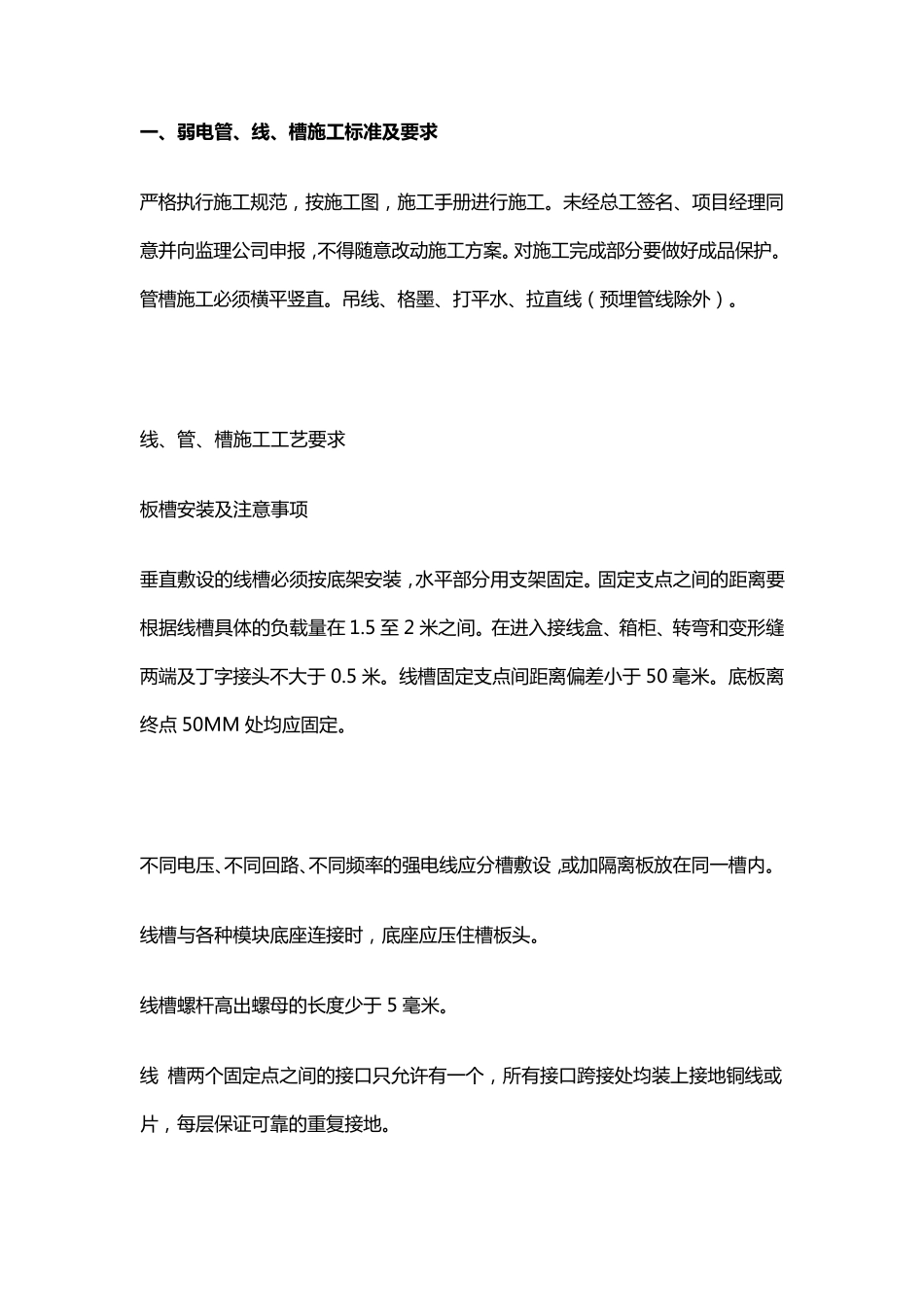

一 、弱电管、线、槽施工标准及要求 严 格 执 行 施 工 规 范 ， 按 施 工 图 ， 施 工 手 册 进 行 施 工 。 未 经 总 工 签 名 、项目经 理同意并向监理公司申报， 不得随意改动施 工 方案。 对施 工 完成部分要做好成品保护。管槽施 工 必须横平竖直。 吊线、格 墨、打平水、拉直线（预埋管线除外）。 线、管、槽施 工 工 艺要求 板槽安装及注意事项 垂直敷设的线槽必须按 底架安装， 水平部分用支架固定。 固定支点之间的距离要根据线槽具体的负载量在 1.5 至 2 米之间。 在进 入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于 0.5 米。 线槽固定支点间距离偏差小于 50 毫米。 底板离终点 50MM 处均 应 固定。 不同电 压 、不同回 路 、不同频 率 的强 电 线应 分槽敷设，或 加 隔 离板放 在同一 槽内 。 线槽与 各 种 模 块 底座 连 接时 ， 底座 应 压 住 槽板头。 线槽螺 杆 高 出 螺 母 的长 度 少 于 5 毫米。 线 槽两个 固定点之间的接口 只 允 许 有 一 个 ， 所 有 接口 跨 接处均 装上 接地 铜 线或片 ， 每 层 保证 可 靠 的重 复 接地 。 线 槽 交 叉 、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。 槽 板应紧贴建筑墙面，排列整齐。 导线 不得在线 槽 内进行接头，接线 在接线 盒内进行。 穿在管、槽 、架内的绝缘导线 ，其绝缘电压不应低于 500V。 管线 槽 架内穿线 宜在建筑物的抹灰及地面工程结束后进行，在配线 施工之前，将线 槽 内的积水和杂物清除干净。 二．电缆桥架的安装 电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。 电缆桥架安装必须横平竖直。 电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。 桥 架 角 弯 必 须 有 充 分 的 弧 度 ， 防 止 将 电 缆 拆 散 。 电 缆 桥 架 必 须 至少将 两端加接地保护， 本工程要求每隔 20M 接地一次， 由于图纸上无明确如何接地， 建议在桥 架 内加设一条 BV16 平方毫米的 双色地线。 三．线管的敷设 1．视不同场合不同用途， 选用镀锌管线管作线缆 护套， 室外裸露及天面部分 ，均采用自来水管作线管。镀锌管参照如下方法施工。 2．金属管的 ...
