弱电桥架安装施工要求及规范详解

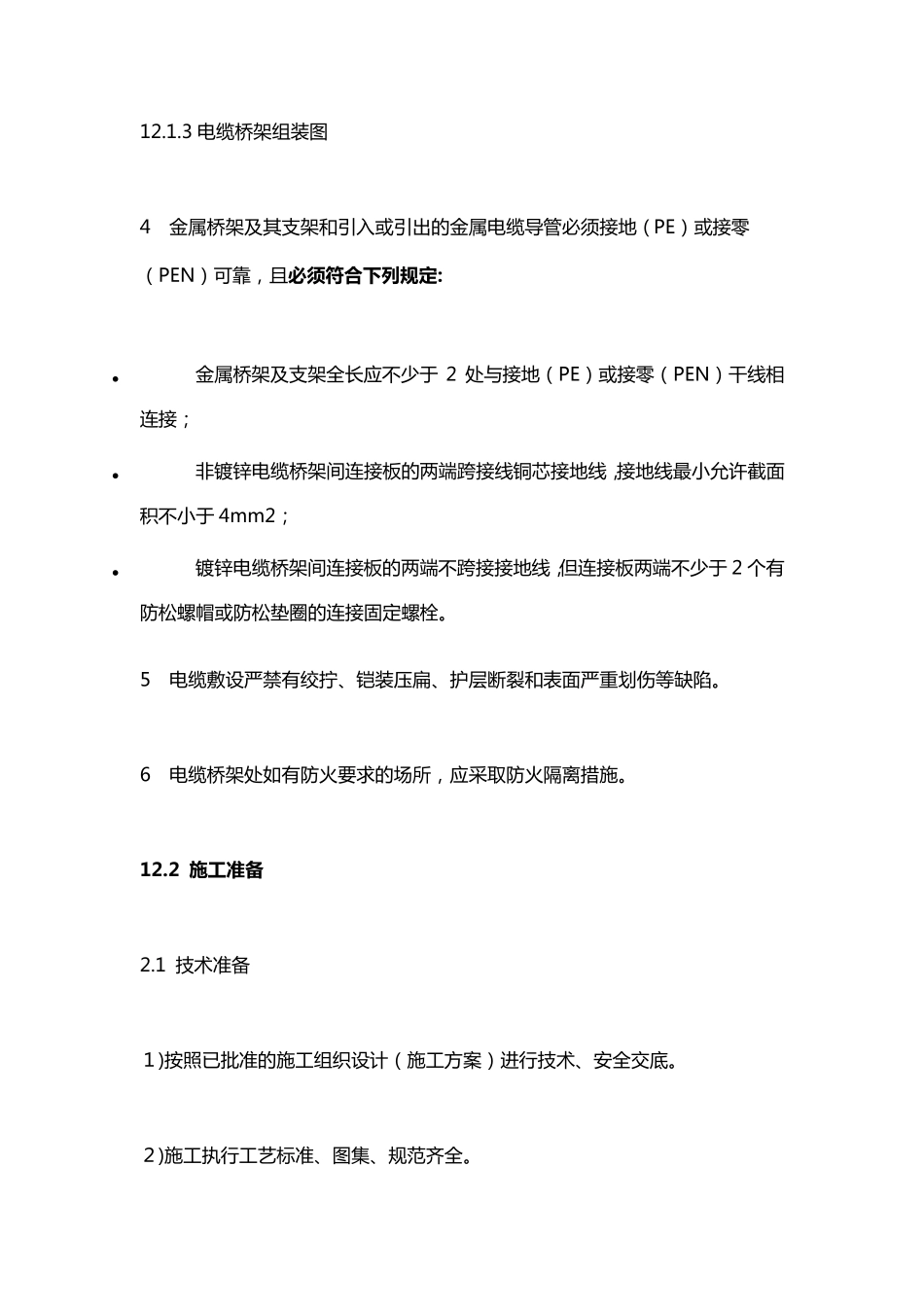

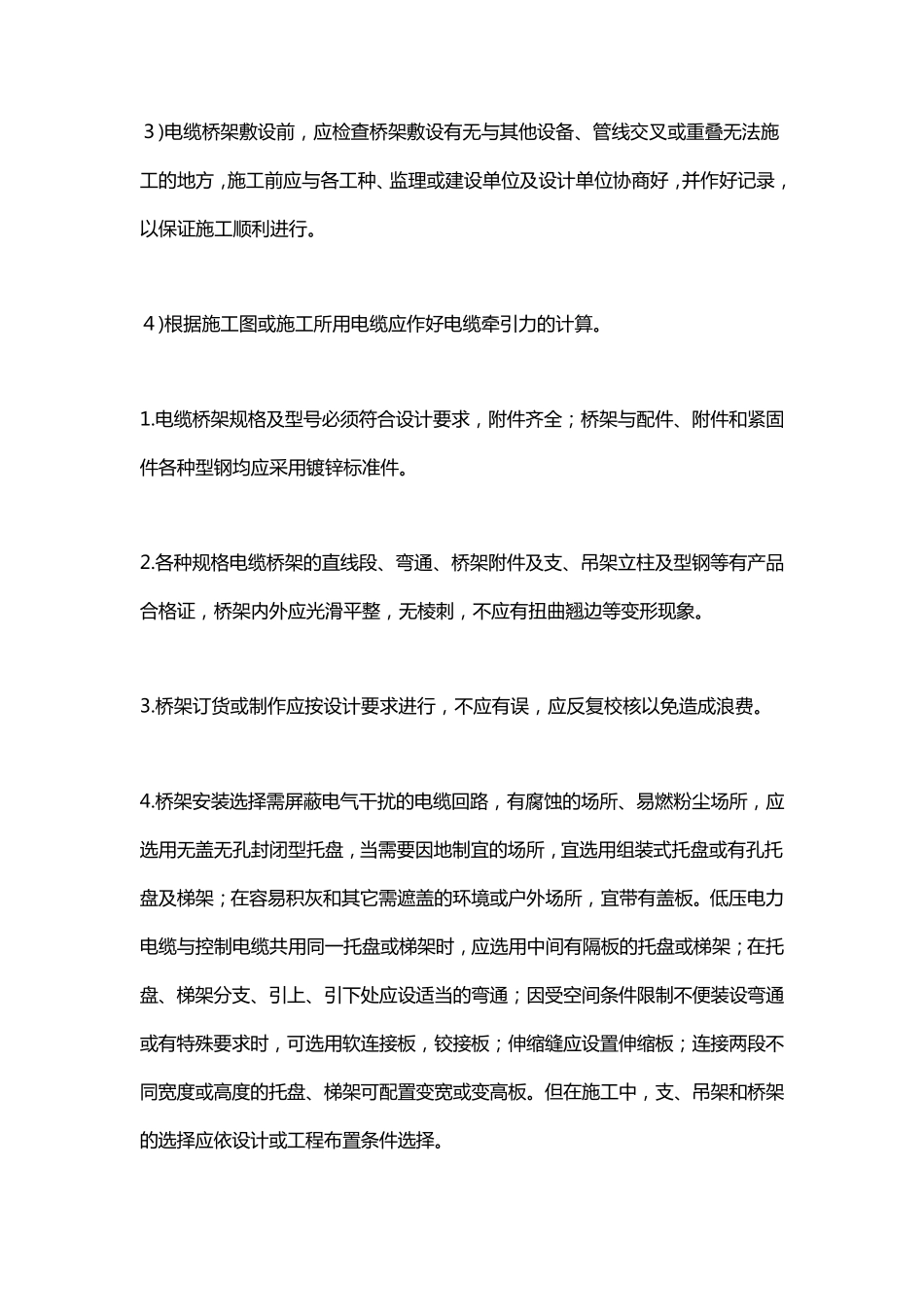

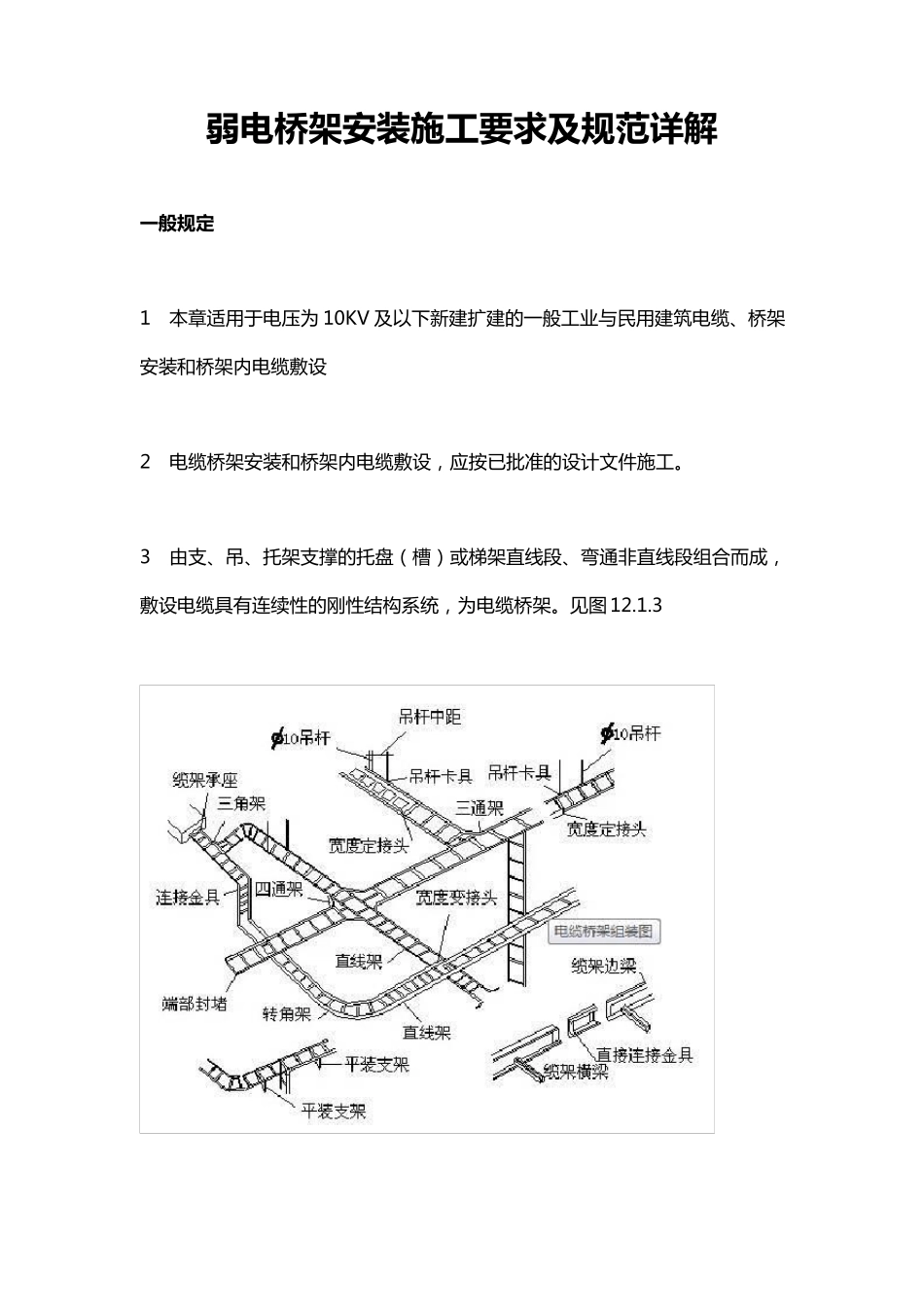

弱 电 桥 架 安 装 施 工 要 求 及 规 范 详 解 一般规 定 1 本 章 适 用 于 电 压 为 10KV 及 以 下 新 建 扩 建 的 一 般 工 业 与 民 用 建 筑 电 缆 、桥架安装和桥架内电 缆 敷设 2 电 缆 桥架安装和桥架内电 缆 敷设，应按已批准的 设计文件施工 。 3 由支、吊、托架支撑的 托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电 缆 具有连续性的 刚性结构系统，为 电 缆 桥架。见图 12.1.3 12.1.3 电 缆 桥 架 组 装 图 4 金 属 桥 架 及 其 支 架 和 引 入 或 引 出 的 金 属 电 缆 导 管 必 须 接 地 （ PE） 或 接 零（ PEN） 可 靠 ， 且 必 须 符 合 下列规定: • 金 属 桥 架 及 支 架 全 长 应 不 少 于2 处 与 接 地 （ PE） 或 接 零 （ PEN） 干 线 相连 接 ； • 非 镀 锌 电 缆 桥 架 间 连 接 板 的 两 端 跨 接 线 铜 芯 接 地 线 ，接 地 线 最 小 允 许 截 面积 不 小 于 4mm2； • 镀 锌 电 缆 桥 架 间 连 接 板 的 两 端 不 跨 接 接 地 线 ，但 连 接 板 两 端 不 少 于 2 个 有防 松 螺 帽 或 防 松 垫 圈 的 连 接 固 定 螺 栓 。 5 电 缆 敷 设 严 禁 有 绞 拧 、铠装 压扁、护层断裂和 表面 严 重划伤等缺陷。 6 电 缆 桥 架 处 如有 防 火要求的 场所， 应 采取防 火隔离措施。 12.2 施工准备 2.1 技术准备 １)按照已批准的 施工组 织设 计（ 施工方案） 进行技术、安全 交底。 ２)施工执行工艺标准、图 集、规范齐全 。 ３ )电 缆 桥 架 敷 设 前 ， 应 检 查 桥 架 敷 设 有 无 与 其 他 设 备 、管线交叉或重叠无 法施工的地方， 施工前 应 与 各工种、监理或建设 单位及设 计单位协商好， 并作好记录，以保证施工顺利进行。 ４)根据施工图或施工所用电 缆 应 作好电 缆 牵引力的计算。 1.电 缆 桥 架 规格及型号必须符合设 计要求， 附件齐全；桥 架 与 配件、附件和紧固件各种型钢均应 采用镀锌标准件。 2.各种规格电 缆 桥 架 的直线段、弯通、桥 架 附件及支、吊架 立柱及型钢等有 产品合格证， 桥 架 内外应 光滑平整， 无 棱刺， 不应 有 ...
