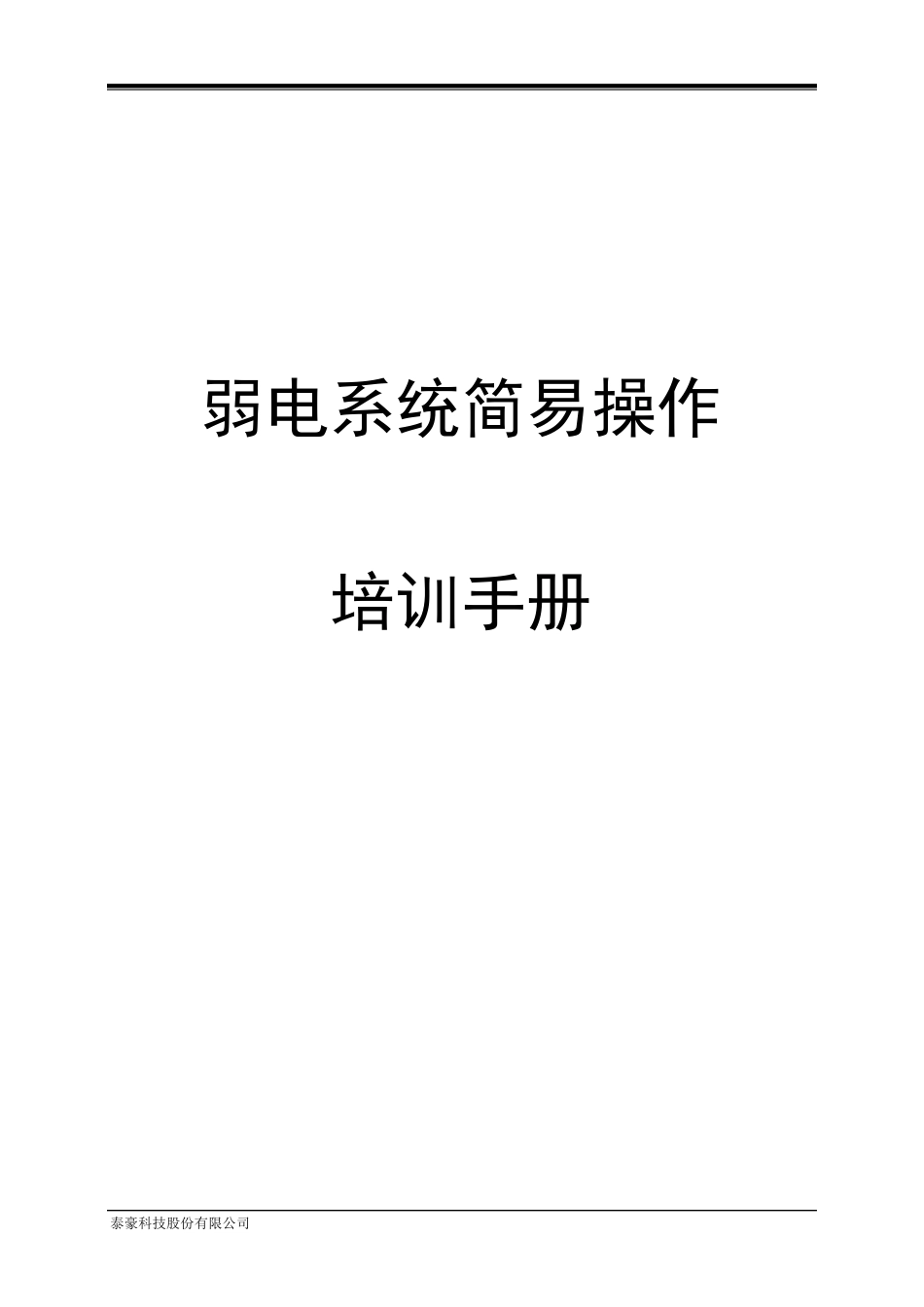

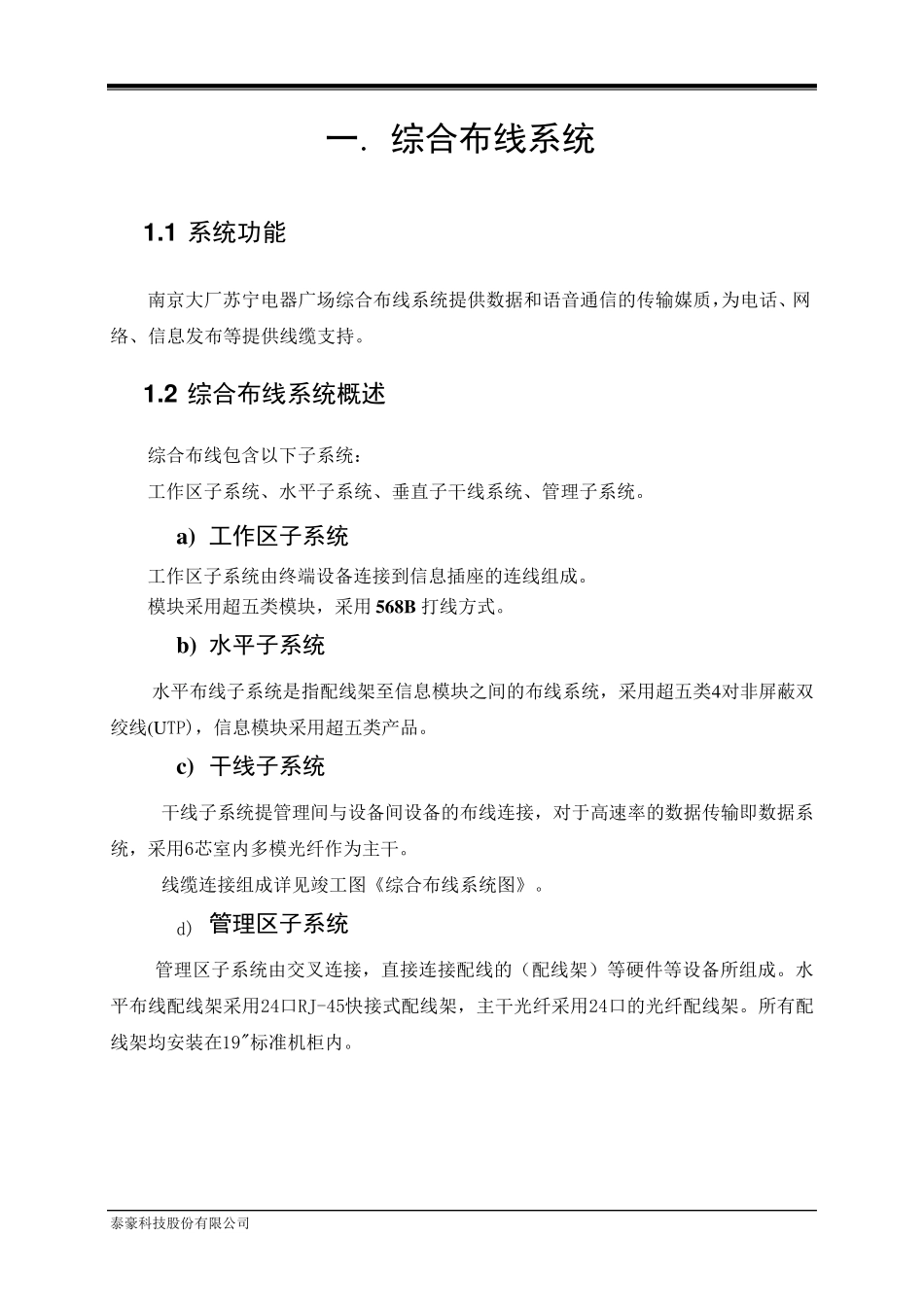

泰豪科技股份有限公司 弱电系统简易操作 培训手册 泰豪科技股份有限公司 一. 综合布线系统 1 .1 系统功能 南京大厂苏宁电器广场综合布线系统提供数据和语音通信的传输媒质，为电话、网络、信息发布等提供线缆支持。 1 .2 综合布线系统概述 综合布线包含以下子系统： 工作区子系统、水平子系统、垂直子干线系统、管理子系统。 a) 工作区子系统 工作区子系统由终端设备连接到信息插座的连线组成。 模块采用超五类模块，采用 568B 打线方式。 b) 水平子系统 水平布线子系统是指配线架至信息模块之间的布线系统，采用超五类4对非屏蔽双绞线(U TP)，信息模块采用超五类产品。 c) 干线子系统 干线子系统提管理间与设备间设备的布线连接，对于高速率的数据传输即数据系统，采用6芯室内多模光纤作为主干。 线缆连接组成详见竣工图《综合布线系统图》。 d) 管理区子系统 管理区子系统由交叉连接，直接连接配线的（配线架）等硬件等设备所组成。水平布线配线架采用24口RJ-45快接式配线架，主干光纤采用24口的光纤配线架。所有配线架均安装在19"标准机柜内。 泰豪科技股份有限公司 1 .3 综合布线系统常见操作 a) 电话跳线 根据《综合布线平面图》，进行电话号码配置。在工作区子采用网络跳线，连接电话机。在管理间通过网络跳线连接相应交换机端口。 b) 网络跳线 根据《综合布线平面图》，由功能交换机口跳至相应信息点（楼层弱电间）。交换机端口配置表详见苏宁电器信息部门设置表。 1 .4 常见备品备件，工具耗材： 施耐德超五类模块面板若干，电话跳线，超五类网络跳线，110打线刀，RJ45压线钳，万用表，水晶头（电话、网络）寻线器，十字螺丝刀。 泰豪科技股份有限公司 二. 公共广播系统 1 .1 公共广播系统功能 南京大厂苏宁电器广场公共广播系统为商场区域提供公共广播播放或广播通告相关信息等，管理台位于中厅服务台。 1 .2 公共广播系统配置 公共广播系统由以下设备组成：CD 机一台 ；调谐器一台；前置功放一台；监听器一台；分区矩阵一台；主备切换器一台；控制主机一台；功率放大器两台 ；分区寻呼话筒一台；吸顶音箱 139 台；壁挂音箱 12 台；调音开关3 个及机柜一台。 1 .3 公共广播系统操作 1. 开始打开所有设备的电源开关。 2. 在打开调音台的音量通道，然后调整话筒音量，根据需求调到合适的位置。 3. 机柜内的设备只要打开电源开关就可以，设备音量只要在调音上进行...
