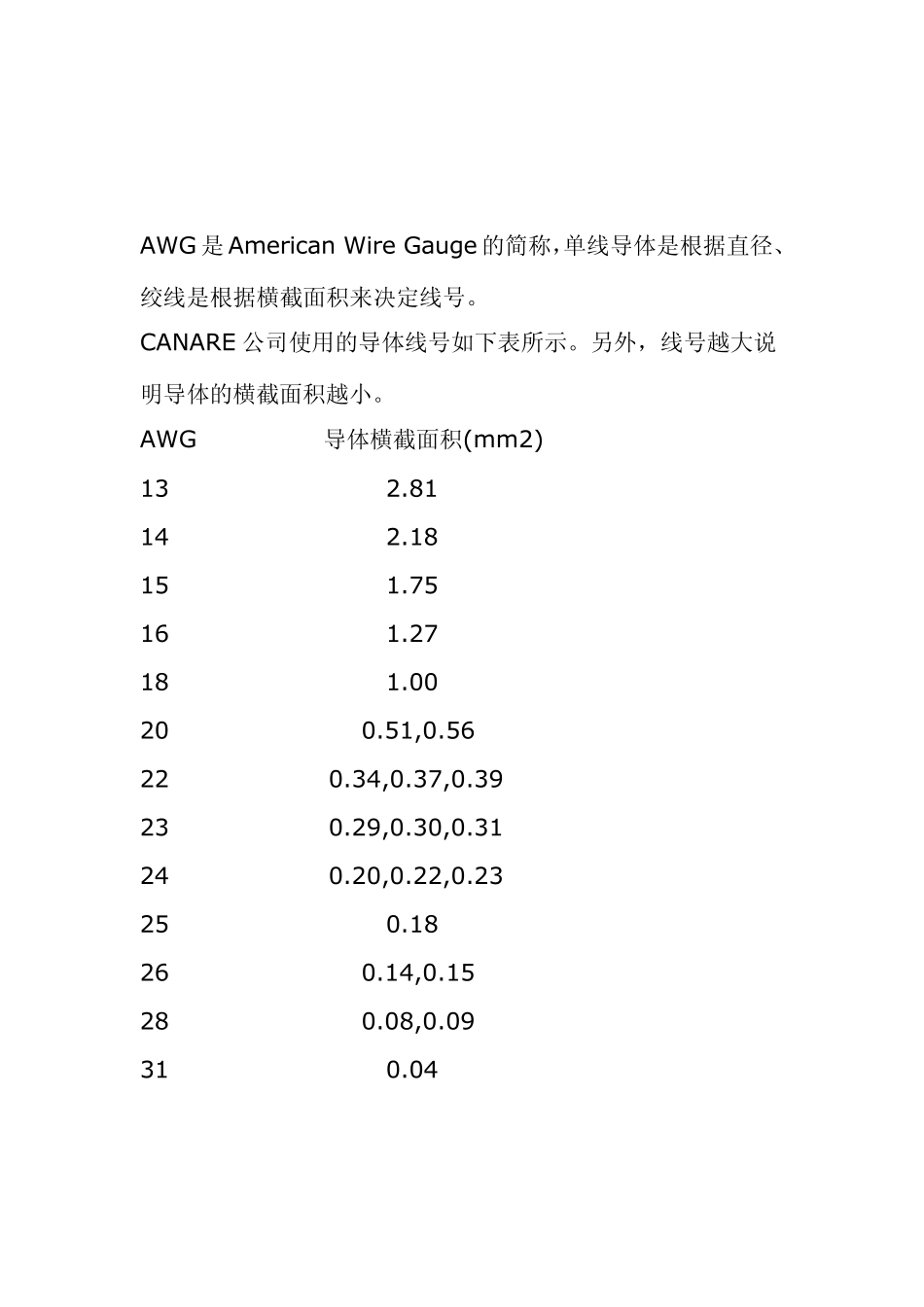

AWG 是American Wire Gau ge 的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。 CANARE 公司使用的导体线号如下表所示。另外，线号越大说明导体的横截面积越小。 AWG 导体横截面积(mm2) 13 2.81 14 2.18 15 1.75 16 1.27 18 1.00 20 0.51,0.56 22 0.34,0.37,0.39 23 0.29,0.30,0.31 24 0.20,0.22,0.23 25 0.18 26 0.14,0.15 28 0.08,0.09 31 0.04 名称 图例 表示方法 用途 SY V 系列75 欧姆 实芯聚乙烯绝缘 SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96 编 C：128 编 75：75 欧姆 5 ： 线 径 为5MM 1：代表单芯 通常用于电视监控系统的视频传输，适合视频图像传输 SYWV（Y）、SYKV 有线电视、宽带网专用电缆 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75 欧姆 5：线 缆 外 径 为5MM 1：代表单芯 通常用于卫星电视传输以及有线电视传输等，适合射频传输。 RG-58--96#-镀锡铜编织-50 欧 通常用于弱电视频图像传输或HFC网络等。 AVVR 或RVV 护套线 RVV（227IEC52/53） 聚氯乙烯绝缘软电缆 RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV 线组成。 通常用于弱电电源供电等。 AVVR 或RVV 圆形双绞护套线 RVV（227IEC52/53） 聚氯乙烯绝缘软电缆 RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。 通常用于弱电电源供电等。 RVVP- 表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV: 双层护套线 P 屏蔽 2：2 芯多股线 32：每芯有 32根铜丝 0.2：每根 铜丝 直 径 为0.2MM RVB 扁型无护套软电线或 电缆AVRB 通常用于背景音乐和公共广播，也可做弱电供电电源线。 RVS-表示铜芯聚氯乙烯绞型连接电线。常用于家 用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。 ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2 芯多股线 24：每芯有 24根铜丝 0.12：每根 铜丝 直 径 为0.12MM 通常用于公共广播系 统 / 背景音乐系统布线，消防系统布线。 RIB YXB音箱连接线（发烧线、金银线） 用于功放机输出至音箱的接线。 BV表示单铜芯聚氯乙烯普通绝缘...
