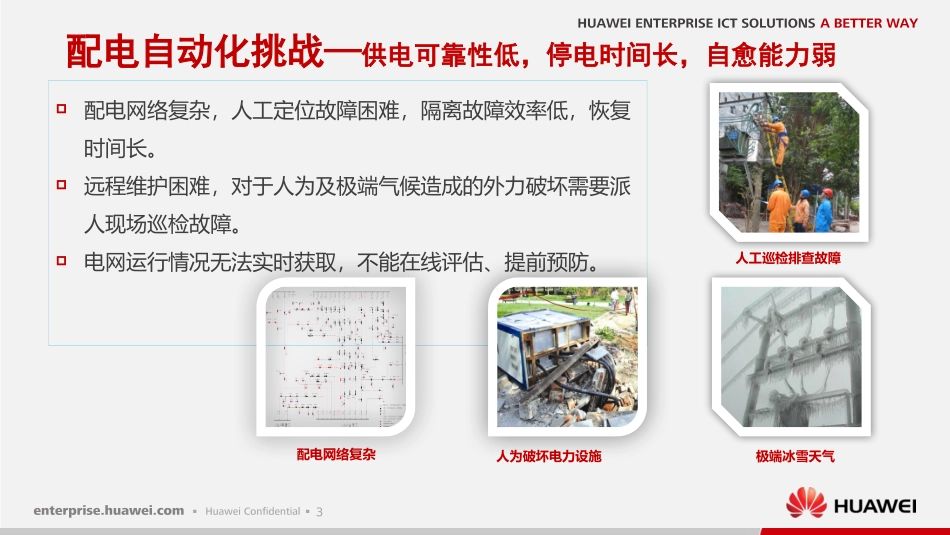

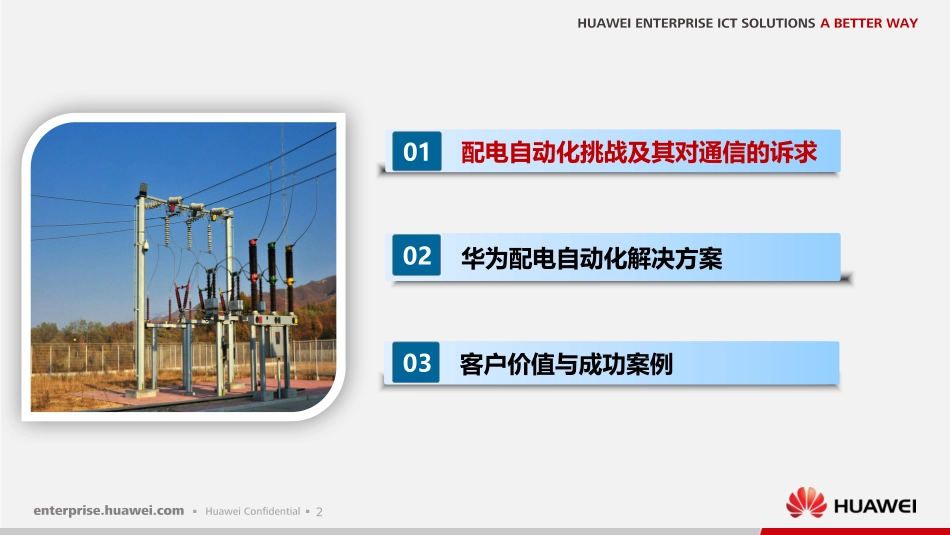

配电自动化解决方案主打胶片2配电自动化挑战及其对通信的诉求01华为配电自动化解决方案02客户价值与成功案例033配电网络复杂，人工定位故障困难，隔离故障效率低，恢复时间长。远程维护困难，对于人为及极端气候造成的外力破坏需要派人现场巡检故障。电网运行情况无法实时获取，不能在线评估、提前预防。配电自动化挑战—供电可靠性低，停电时间长，自愈能力弱配电网络复杂人工巡检排查故障人为破坏电力设施极端冰雪天气4配电自动化挑战—供电质量不高，用户满意度低设备老化导致电压、频率波动。用电不均衡、窝电现象，导致供配电不合理。非线性冲击性负荷对电网照成干扰。用电质量敏感企业会因供电质量不高给生产带来损失。设备老化造成波形畸变非线性负荷造成电能污染“大材小用”电力窝电精密加工企业要求高质电能5配电自动化挑战—线路长，设备老化，线损大配电终端分布范围广，电力线路长，接地、窃电等异常情况无法及时定位、快速修复。线路、一次设备老化等情况不能提前预警、及时发现。配电网规划不合理，造成线损增加。人工抄表、排障带来的管理线损。线路长线路规划不合理设备老化线路复杂，乱搭线路人工抄表、窃电6配电自动化挑战—海量终端，网络复杂，运维成本高配电终端数量多，终端数据维护困难。配电终端拓扑结构复杂，网络改造困难。网络维护流程繁琐，人工操作，且对技能要求高。在网设备的使用情况获取困难。网络结构复杂网络改造困难人工运维困难故障定位困难设备使用情况不可见终端数量多7配电自动化挑战—设备状况无监测，事故无法及时发现配电房/开闭所分散分布，位置偏远，人工进行设备巡检效率低，周期长。设备被盗或者被损坏，机房环境火灾、漏水等情况无法及时发现。无法远程监控前端设备动作状态及施工场景，给电力施工人员带来安全隐患。人工巡检设备&环境监控设备状态监控检修监控8配电自动化对通信的诉求•要求通信设备全天候运行，有备份链路，业务零中断•自然雷击•多重高温•强电磁场•极端情况好扩展•通信需多样化接入方式•通信需要灵活的组网•通信需高带宽、低时延随需而变……………工业级高可靠性可视运维•实时管控•远程视频监控•网络拓扑可视化OLTOLTODNONUONU9配电自动化挑战及其对通信的诉求01华为配电自动化解决方案02客户价值与成功案例0310配电自动化解决方案架构总视图主站系统层物理隔离主站(子站）通信设备工作站服务器磁盘阵列GPS服务、存储及其他设备主站软件DMSDSCADADA/FADPASDWM视频监控DAS通信层光通信网无线通信网无线LTE专网CPE工业以太网无线公网SwitchGPRSxPONONU电力终端层开闭所室外型DTU配电房配电房DTU柱上开关柱上FTU柱上变配变终端TTU网络层终端层摄像头摄像头防火墙交换机路由器供电系统11典型配电自动化解决方案主站系统交换机交换机交换机WEB报表工作站存储WEB数据服务器路由器路由器通信网络无线网络GPS存储历史数据服务器值班工作站配网应用服务器维护工作站SCADA服务器通信接口服务器打印机调度员监控工作站故障处理工作站GIS转换工作站集控工作站报表工作站大屏幕显示工作站交换机交换机WEB数据服务器数据采集服务器无线数采服务器配电自动化主站交互系统地理信息系统GIS生产管理系统PMS营销管理系统CIS上级调度系统。。。主要应用功能：应用支撑平台，配电SCADA，馈线自动化FA，WEB发布，配网着色、配网调度管理，配网网络分析拓展功能配网高级应用分析，配网仿真，停电管理，电网运行分析智能化功能分布式电源接入与控制，配网自愈分析与控制，智能预警与运行优化配电自动化主站功能12配电自动化解决方案配电终端环网柜柱上开关柱上变压器配电室DTUFTUTTUYXYCYKRS485/422/232/FE接入通信网络配电子站传输网络配电主站TTUFTUDTU设在馈线开关旁的开关监控装置部分具有过流保护和重合闸功能采集及计算开关设备的位置信号、电压、电流、功率、电能量等数据对开关进行分合闸操作监测并记录变压器运行工况和参数不具备控制功能13配电自动化解决方案通信概览ONUxPON2G/3G/4G无线专网CPE交换机工业交换机无线公网2G/3G/4G...
