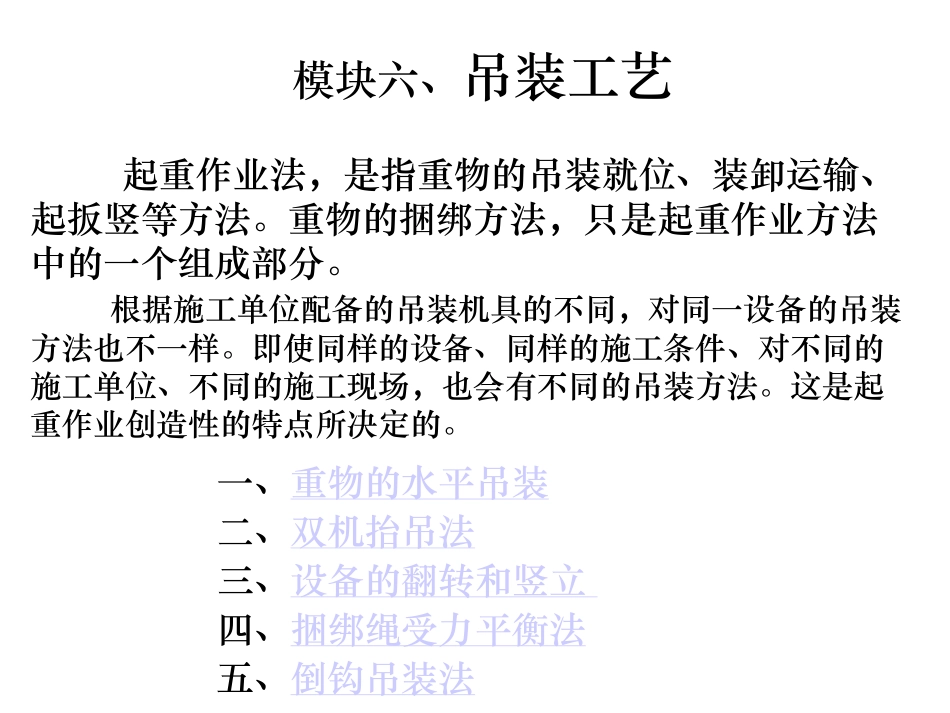

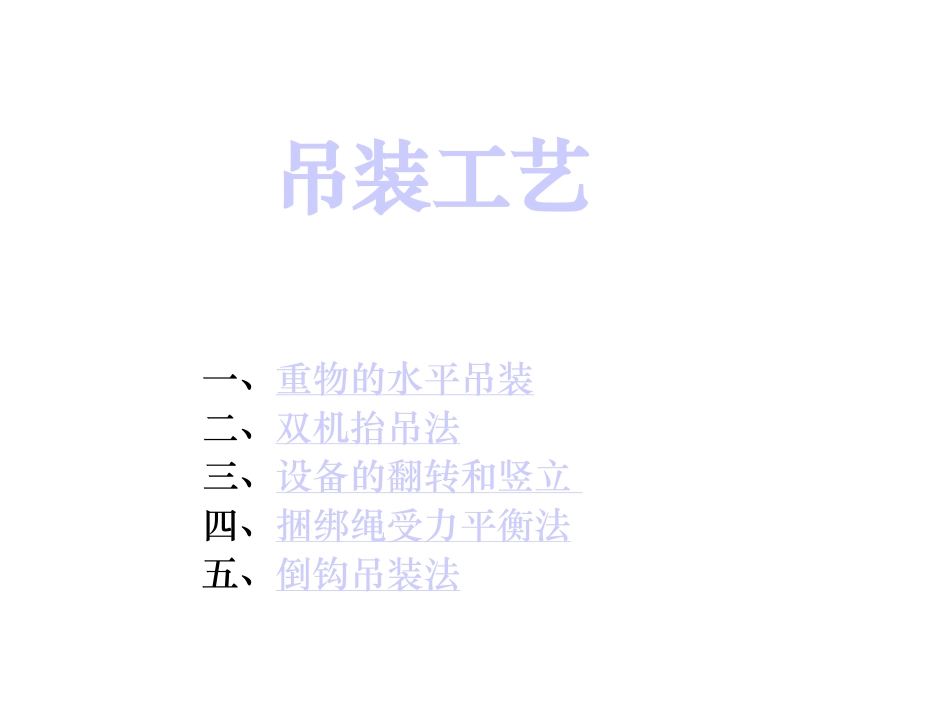

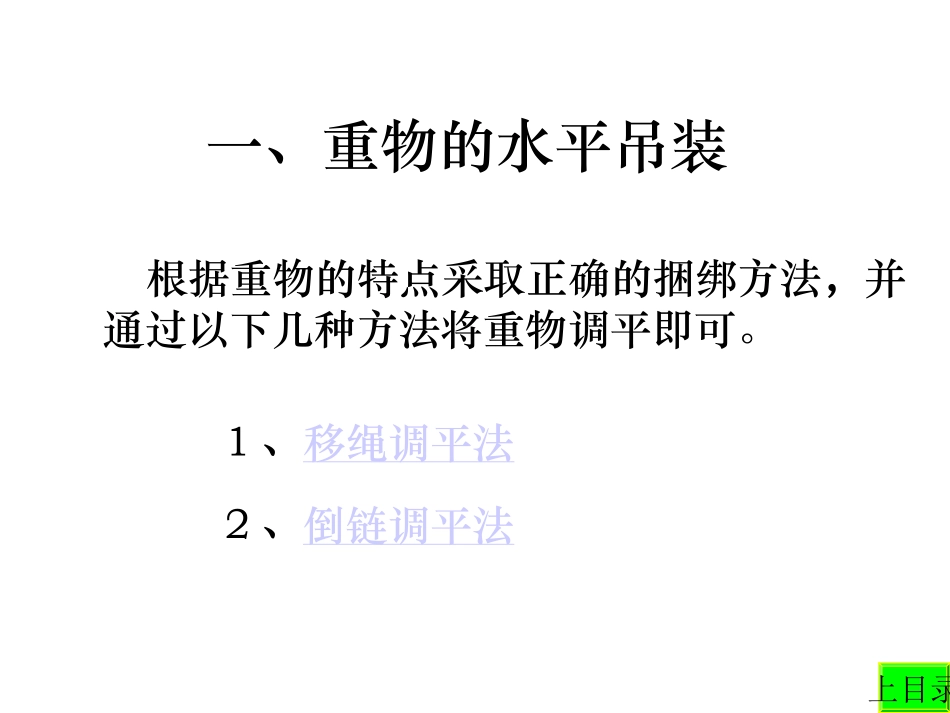

吊装工艺一、重物的水平吊装二、双机抬吊法三、设备的翻转和竖立四、捆绑绳受力平衡法五、倒钩吊装法模块六、吊装工艺起重作业法，是指重物的吊装就位、装卸运输、起扳竖等方法。重物的捆绑方法，只是起重作业方法中的一个组成部分。根据施工单位配备的吊装机具的不同，对同一设备的吊装方法也不一样。即使同样的设备、同样的施工条件、对不同的施工单位、不同的施工现场，也会有不同的吊装方法。这是起重作业创造性的特点所决定的。一、重物的水平吊装二、双机抬吊法三、设备的翻转和竖立四、捆绑绳受力平衡法五、倒钩吊装法一、重物的水平吊装根据重物的特点采取正确的捆绑方法，并通过以下几种方法将重物调平即可。1、移绳调平法2、倒链调平法上目录1、移绳调平法利用捆绑绳在捆绑点处或吊钩上的移动，改变捆绑点的位置或改变受力绳股的长度，使重物吊平的方法。适用于细长类重物，两点捆绑的水平吊运工作。可用对绳和一根绳两种情况。缺点：只能在绳不受力的情况下进行，有时需几次才能调平。上目录2、倒链调平法将倒链串接于捆绑绳中，调节捆绑绳的长度，使重物调平的方法。有一点，两点，多点调节。可以带负荷进行，而且调节准确。当倒链的受力超载时，可用滑车，倒链作为跑绳来用，以达到调节捆绑绳的目的，在实际工作中，偏心设备的倒链调绳法很多。注意事项：（1）绳长要适中，过长或过短，倒链都无法调节。（2）在捆绑绳已受力，但重物未离地时调节，应防止某根绳或倒链超载。上目录二、双机抬吊法用两台起重机械起吊同一重物，进行装卸或吊装就位，称为双机抬吊法。（一）适用双机抬吊法的施工情况（二）参与双机抬吊作业机械的负荷分配（三）抬吊过程中的倾斜，对参与抬吊的起重机械负荷分配的影响（四）双机抬吊施工中主要的注意事项上目录（一）适用双机抬吊法的施工情况1、重物的重量超过一台起重机的额定起重能力。[例]主变压器等设备吊装。2、设备的外形尺寸很大，一台起重机械额定起重量虽能满足需要，但钩下高度、或起吊幅度有限而不宜用单机起吊。3、设备翻身，或设备竖立就位吊装时的双机抬吊（这部分后面给予介绍）。双机抬吊重物的情况比较复杂，其表现形式也不一样。常见的形式，就是两台起重机直接起吊重物。也有用一台起重机的大、小钩进行抬吊重物的。上目录1、两台起重性能基本相同的起重机，抬吊外形规矩的重物时，其负荷应平均分配。2、参与抬吊的两台起重机起重性能不同，或重物的外形比较复杂，或有特殊要求，需要根据实际情况，确定每台起重机的负苘，并依此来选择捆绑点的位置。(1)确定重物重心确定在轴向中心点处。(2)确定每台起重机抬吊时承担的负荷量。(3)计算确定起重机捆绑点的位置。3、重物在抬吊过程中产生倾斜，起重机械负荷分配就会变化。（二）参与双机抬吊作业机械的负荷分配上目录（三）抬吊过程中的倾斜，对参与抬吊的起重机械负荷分配的影响重物重心与捆绑点的相对位置不同，重物在抬吊过程中产生倾斜时，对参与抬吊作业的起重机械负荷分配的影响也不同。1.重心低于捆绑点时2.重心低于捆绑点时3.重心与捆绑点在同一水平面上时上目录1.重心低于捆绑点时重心高于捆绑点的重物比较常见，例如，主变通过吊笼进行双机抬吊卸车或穿托板的工作、复水器的吊装，汽包的卸车等。其捆绑方法多见于兜绳(或空圈兜绳)捆绑法、套挂捆绑法。重物倾斜的角度α愈大，tgα值也愈大，抬吊重物较低的一头的起重机负荷(P1)增加愈多，抬吊重物较高的一头的起重机负荷(P2)减少愈多。参与抬吊的两台机械的受力为P1、P2上目录2.重心低于捆绑点时施工现场抬吊重心低于捆绑点的重物，如，缠绕法捆绑汽包的双机抬吊，卡绳法捆绑箱形行车大梁的双机抬吊，以卡环连接法捆绑大型油罐进行组合时的双机抬吊。重物倾斜的角度α愈大，tgα值也愈大，抬吊重物较低的一头的起重机负荷(P1)减少愈多，抬吊重物较高的一头的起重机负荷(P2)增加愈多。参与抬吊的两台机械的受力为P1、P2上目录3.重心与捆绑点在同一水平面上时重心与捆绑点在同一水平面，即是h值为0。[例]发电机静子的双机抬吊。重物倾斜的角度α大小，不影响两起重机负荷分配参与抬吊的两台机械的受力为P1、P2...
