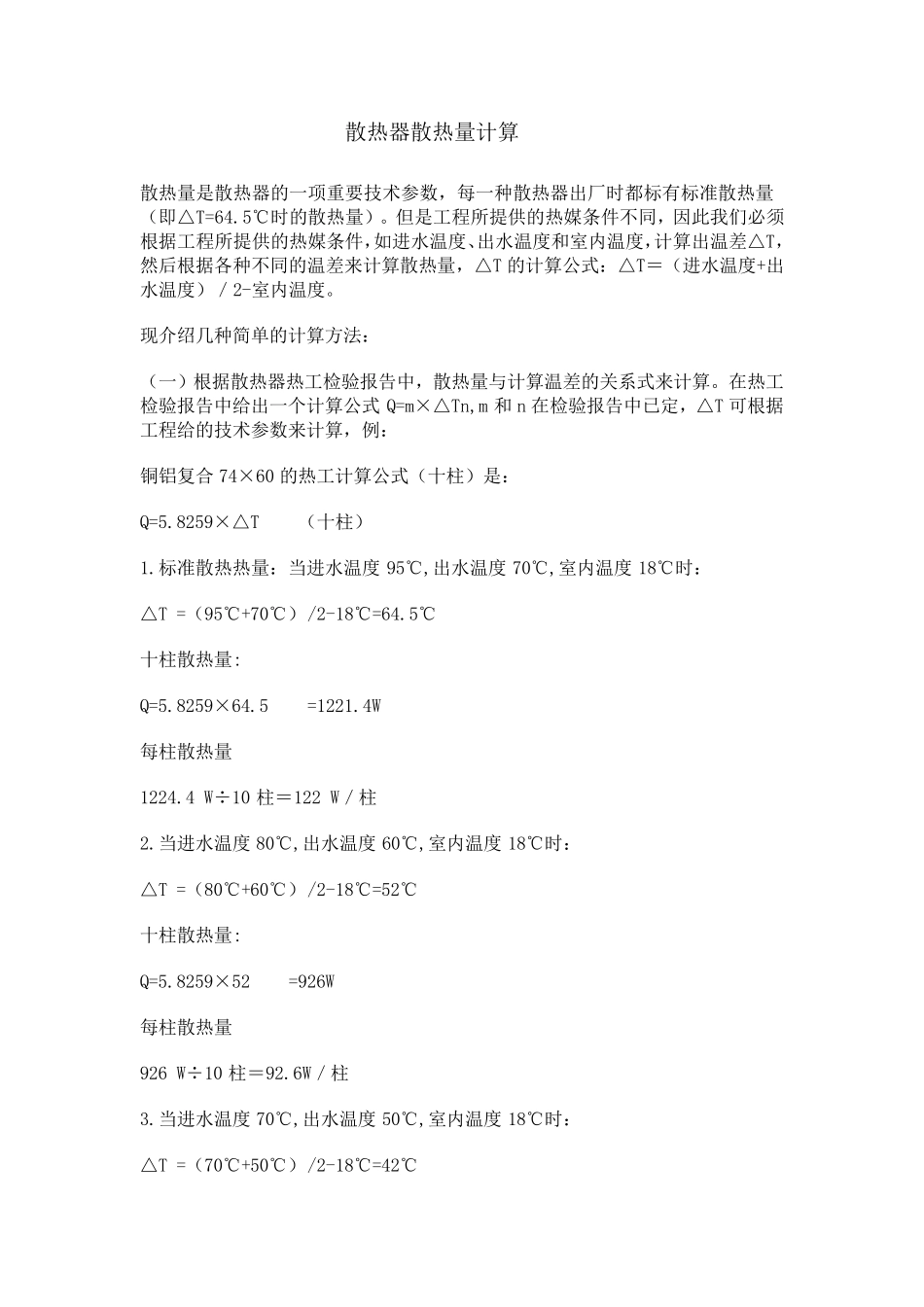

散热器散热量计算 散热量是散热器的一项重要技术参数，每一种散热器出厂时都标有标准散热量（即△T=64.5℃时的散热量）。但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件，如进水温度、出水温度和室内温度，计算出温差△T，然后根据各种不同的温差来计算散热量，△T 的计算公式：△T＝（进水温度+出水温度）／2-室内温度。 现介绍几种简单的计算方法： （一）根据散热器热工检验报告中，散热量与计算温差的关系式来计算。在热工检验报告中给出一个计算公式Q=m×△Tn,m 和n 在检验报告中已定，△T 可根据工程给的技术参数来计算，例： 铜铝复合 74×60 的热工计算公式（十柱）是： Q=5.8259×△T （十柱） 1.标准散热热量：当进水温度95℃,出水温度70℃,室内温度18℃时： △T =（95℃+70℃）/2-18℃=64.5℃ 十柱散热量: Q=5.8259×64.5 =1221.4W 每柱散热量 1224.4 W÷10 柱＝122 W／柱 2.当进水温度80℃,出水温度60℃,室内温度18℃时： △T =（80℃+60℃）/2-18℃=52℃ 十柱散热量: Q=5.8259×52 =926W 每柱散热量 926 W÷10 柱＝92.6W／柱 3.当进水温度70℃,出水温度50℃,室内温度18℃时： △T =（70℃+50℃）/2-18℃=42℃ 十柱散热量: Q=5.8259×42 =704.4W 每柱散热量 704.4W ÷10 柱＝70.4W／柱 （二）从检验报告中的散热量与计算温差的关系曲线图像中找出散热量： 我们先在横坐标上找出温差，例如64.5℃，然后从这一点垂直向上与曲线相交M点，从M 点向左水平延伸与竖坐标相交的那一点，就是它的散热量（W）。 （三）利用传热系数Q=K·F·△T 一般来说△T 已经计算出来，F 是散热面积，传热系数K，可通过类似散热器中计算出来或者从经验得到的，这种计算方法一般用在还没有经过热工检验，正在试制的散热器中。一般热工计算都采用检验报告中散热量与计算温度的关系来计算。 提问人的追问 2009-09-25 22:32 那有插片散热器的吗？ 回答人的补充 2009-09-25 22:45 估计还是要参考热力学定律来的！ 具体的就不是很清楚的了！ 主要是铝和铜的散热系数，散热面积，元器件单位功率吧！ 上面说的，我看了一下是说汽车的！你就参考一下把！ 散热器的选择 首先确定要散热的电子元器件，明确其工作参数，工作条件，尺寸 大 小 ，安 装 方式 ，选择散热器的底 板 大 小 比 元器件安 装 面略 大 一些 即 可，因 为 安 装 空 间 的限 制，散热...
