数字IC必备知识

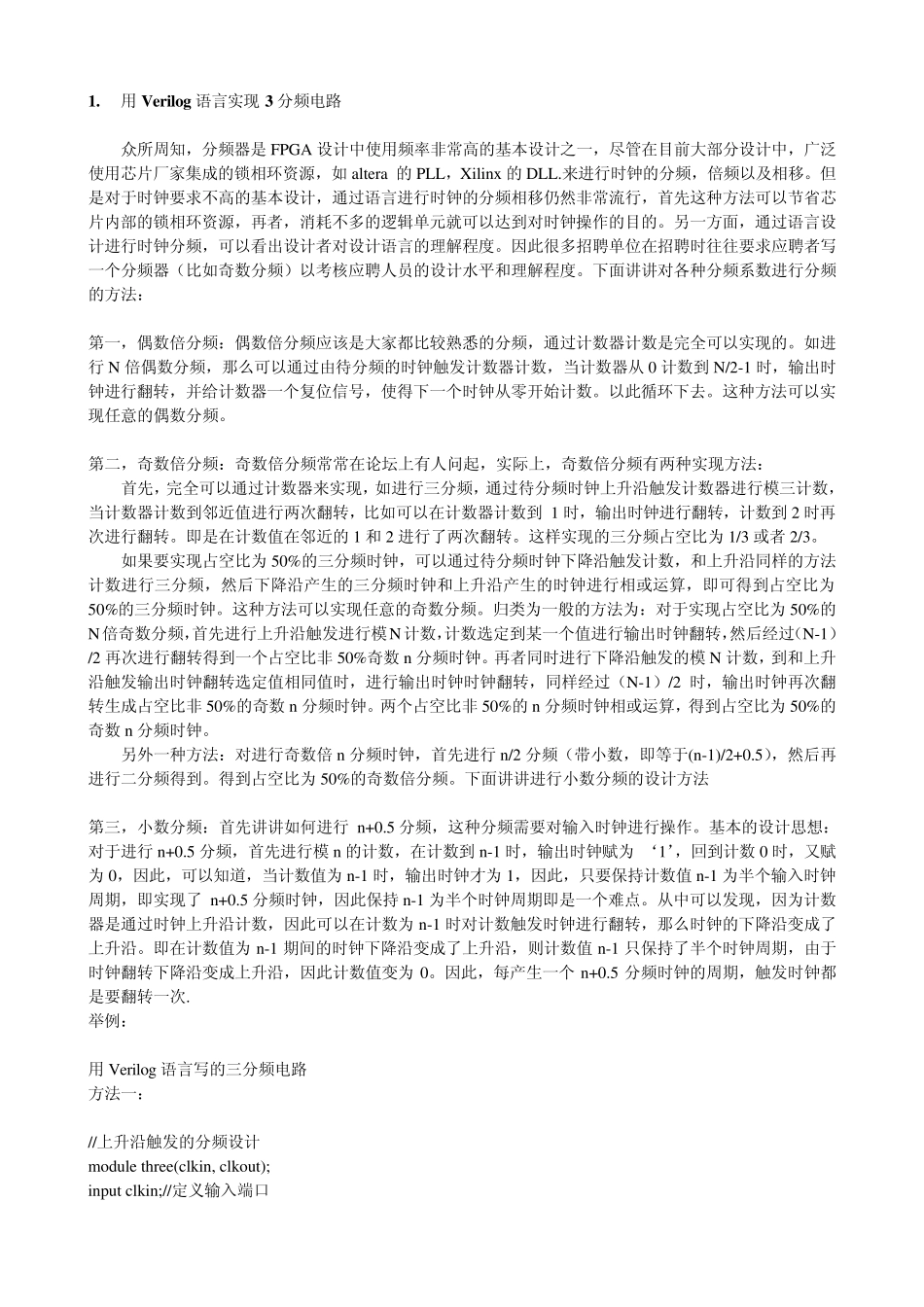

数字IC必备知识_第1页
1/8

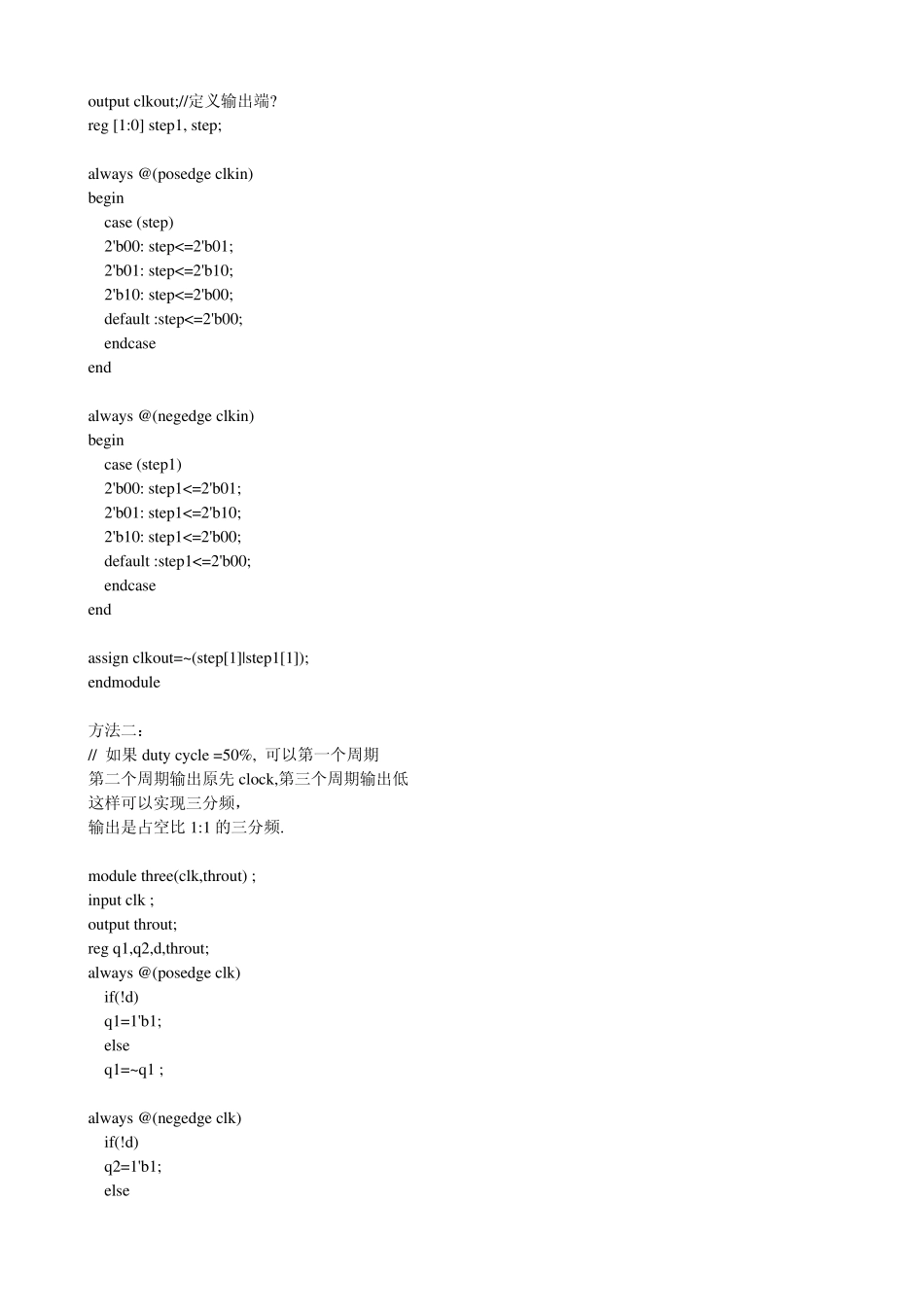

数字IC必备知识_第2页
2/8

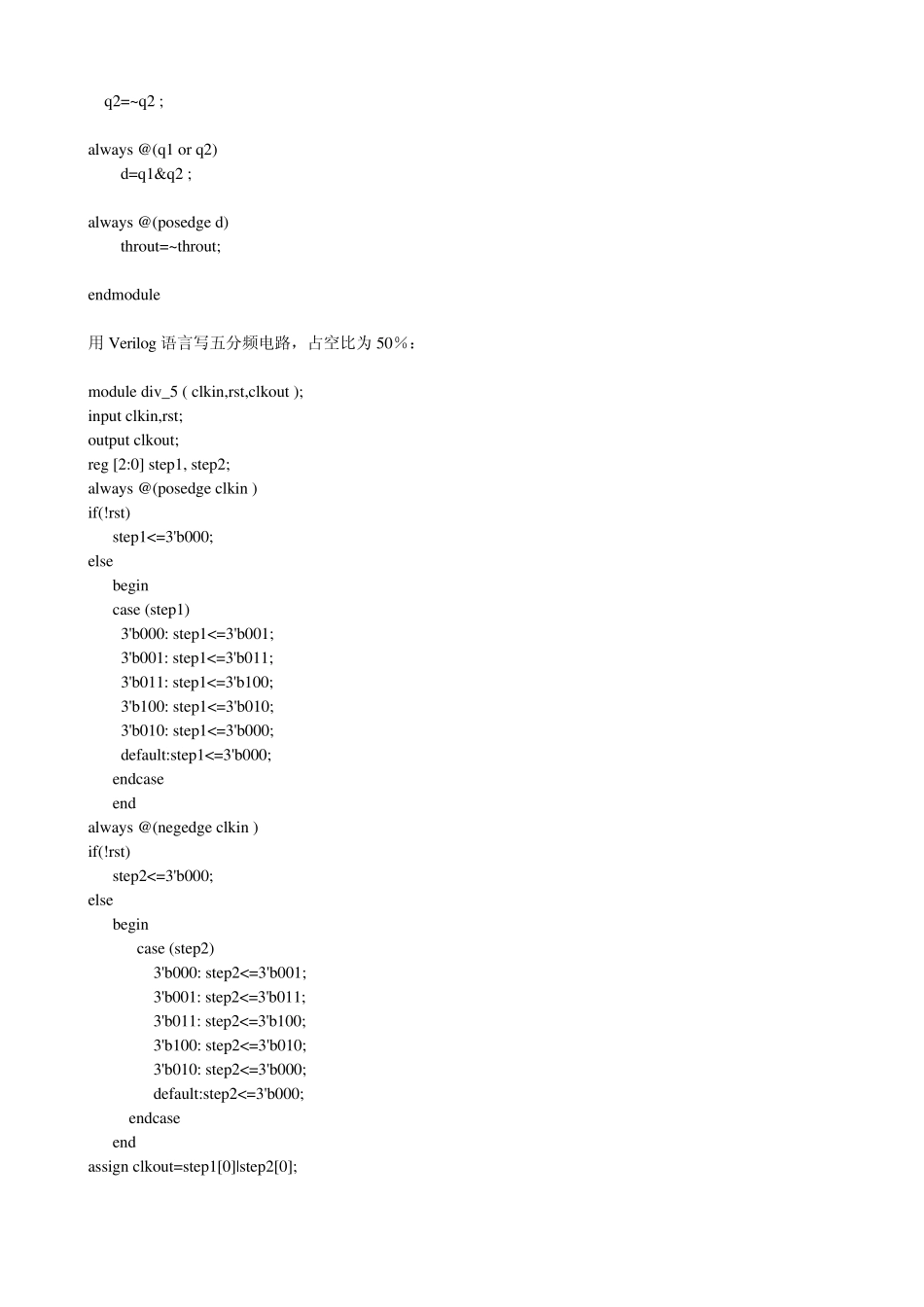

数字IC必备知识_第3页
3/8
1. 用 Verilog 语言实现 3 分频电路 众所周知,分频器是 FPGA 设计中使用频率非常高的基本设计之一,尽管在目前大部分设计中,广泛使用芯片厂家集成的锁相环资源,如 altera 的 PLL,Xilinx 的 DLL.来进行时钟的分频,倍频以及相移。但是对于时钟要求不高的基本设计,通过语言进行时钟的分频相移仍然非常流行,首先这种方法可以节省芯片内部的锁相环资源,再者,消耗不多的逻辑单元就可以达到对时钟操作的目的。另一方面,通过语言设计进行时钟分频,可以看出设计者对设计语言的理解程度。因此很多招聘单位在招聘时往往要求应聘者写一个分频器(比如奇数分频)以考核应聘人员的设计水平和理解程度。下面讲讲对各种分频系数进行分频的方法: 第一,偶数倍分频:偶数倍分频应该是大家都比较熟悉的分频,通过计数器计数是完全可以实现的。如进行 N 倍偶数分频,那么可以通过由待分频的时钟触发计数器计数,当计数器从0 计数到 N/2-1 时,输出时钟进行翻转,并给计数器一个复位信号,使得下一个时钟从零开始计数。以此循环下去。这种方法可以实现任意的偶数分频。 第二,奇数倍分频:奇数倍分频常常在论坛上有人问起,实际上,奇数倍分频有两种实现方法: 首先,完全可以通过计数器来实现,如进行三分频,通过待分频时钟上升沿触发计数器进行模三计数,当计数器计数到邻近值进行两次翻转,比如可以在计数器计数到 1 时,输出时钟进行翻转,计数到 2 时再次进行翻转。即是在计数值在邻近的 1 和 2 进行了两次翻转。这样实现的三分频占空比为1/3 或者 2/3。 如果要实现占空比为50%的三分频时钟,可以通过待分频时钟下降沿触发计数,和上升沿同样的方法计数进行三分频,然后下降沿产生的三分频时钟和上升沿产生的时钟进行相或运算,即可得到占空比为50%的三分频时钟。这种方法可以实现任意的奇数分频。归类为一般的方法为:对于实现占空比为50%的N倍奇数分频,首先进行上升沿触发进行模N计数,计数选定到某一个值进行输出时钟翻转,然后经过(N-1)/2 再次进行翻转得到一个占空比非 50%奇数 n 分频时钟。再者同时进行下降沿触发的模N 计数,到和上升沿触发输出时钟翻转选定值相同值时,进行输出时钟时钟翻转,同样经过(N-1)/2 时,输出时钟再次翻转生成占空比非 50%的奇数 n 分频时钟。两个占空比非 50%的 n 分频时钟相或运算,得到占空比为50%的奇数 n 分频时钟。 另外一种方法:对进行奇数倍 n 分频...
