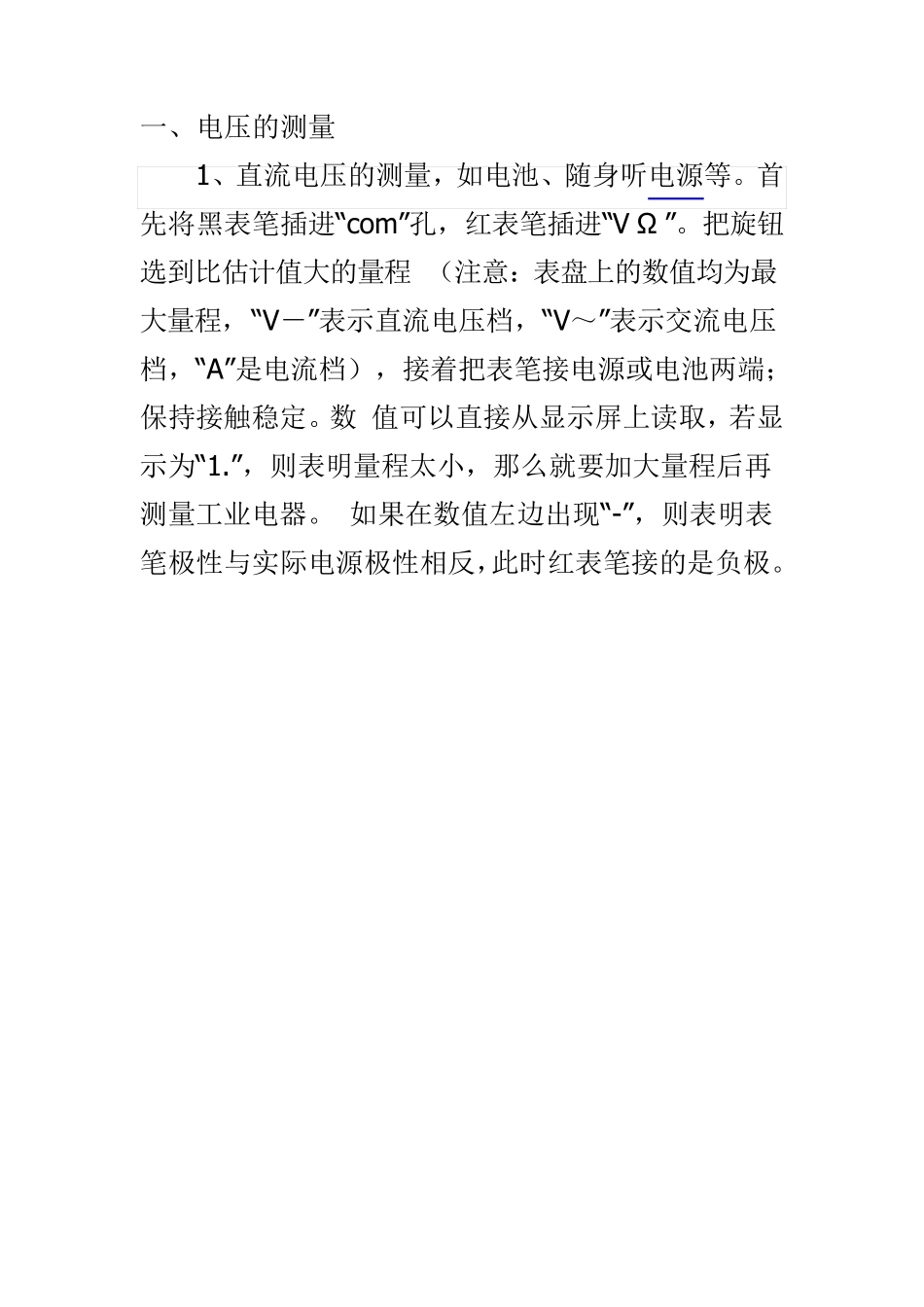

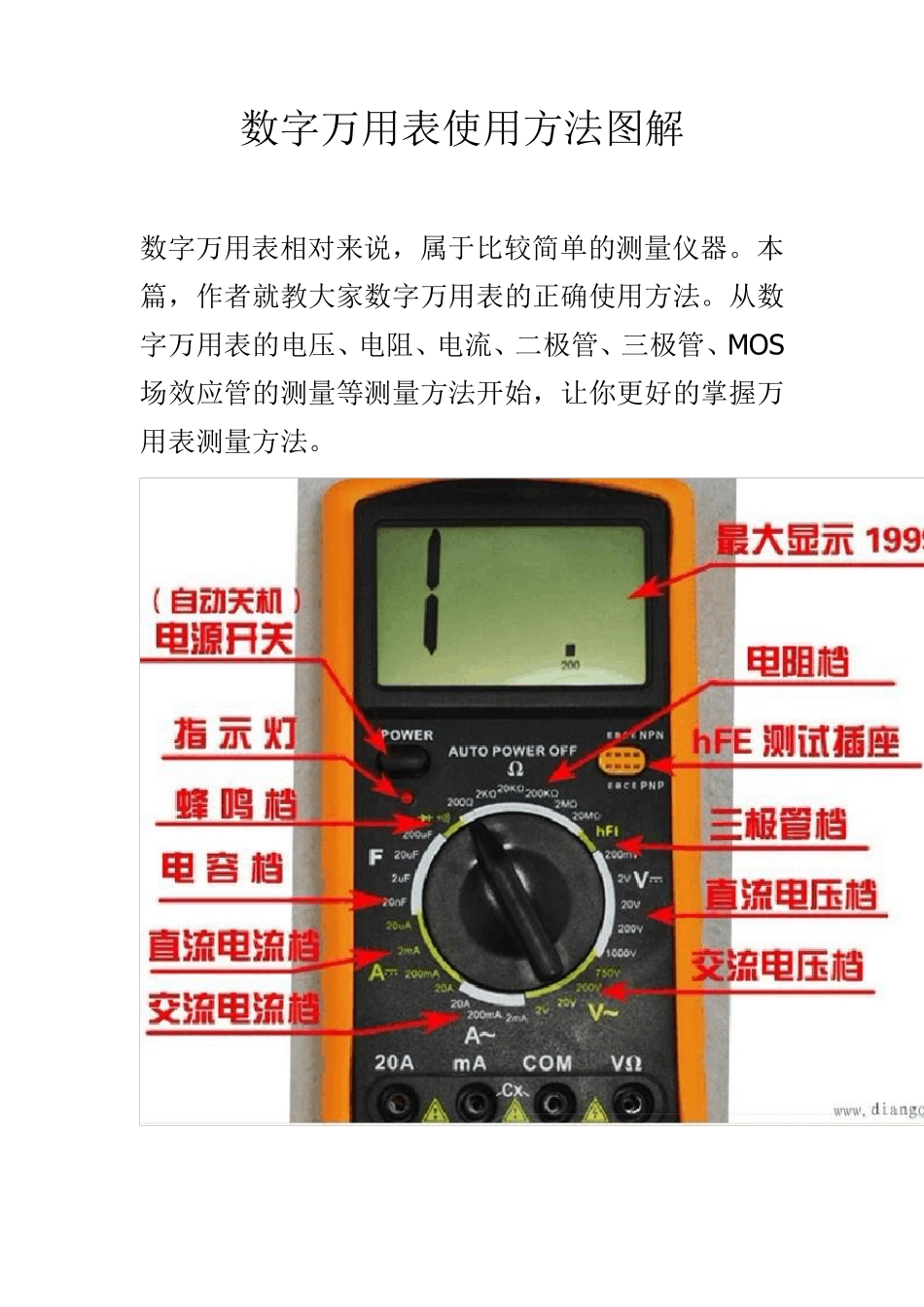

数字万用表使用方法图解 数字万用表相对来说，属于比较简单的测量仪器。本篇，作者就教大家数字万用表的正确使用方法。从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。 一、电压的测量 1、直流电压的测量，如电池、随身听电源等。首先将黑表笔插进“com” 孔，红表笔插进“V Ω ” 。把旋钮选到比估计值大的量程 （注意：表盘上的数值均为最大量程，“V－” 表示直流电压档，“V～” 表示交流电压档，“A” 是电流档），接着把表笔接电源或电池两端；保持接触稳定。数 值可以直接从显示屏上读取，若显示为“1.” ，则表明量程太小，那么就要加大量程后再测量工业电器。 如果在数值左边出现“-” ，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。 2、交流电压的测量。表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。 无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。 二、电流的测量 1、直流电流的测量。先将黑表笔插入“COM” 孔。若测量大于 200mA 的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流 “10A” 档；若测量小于 200mA的电流，则将红表笔插入 “200mA” 插孔，将旋钮打到直流200mA 以内的合适量程。调整好后，就可以测量了。将 万用表串进电路中，保持稳定，即可读数。若显示为“1.” ，那么就要加大量程；如果在数值左边出现“-” ，则表明电流从黑表笔流进万用表。 交流电流的测量。测量方法与 1 相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ ”孔，若忘记这一步而直接测电压，哈哈！你的表或电 源会在“一缕青烟中上云霄” －－报废！ 三、电阻的测量 将表笔插进“COM” 和“VΩ ” 孔中，把旋钮打旋到“Ω ”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但 不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。读数时，要保持表笔和电阻有良好的接触；注意单位：在“200” 档时单位是“Ω ” ，在“2K”到“200K“档时单位为 “KΩ ”，“2M”以上的单位是“MΩ”。 四、二极管的测量 数字万用表可以测量发光二极管，整流二极管… … 测量时，表笔位置与电压测量一样，将旋钮旋到“ ”档；...
