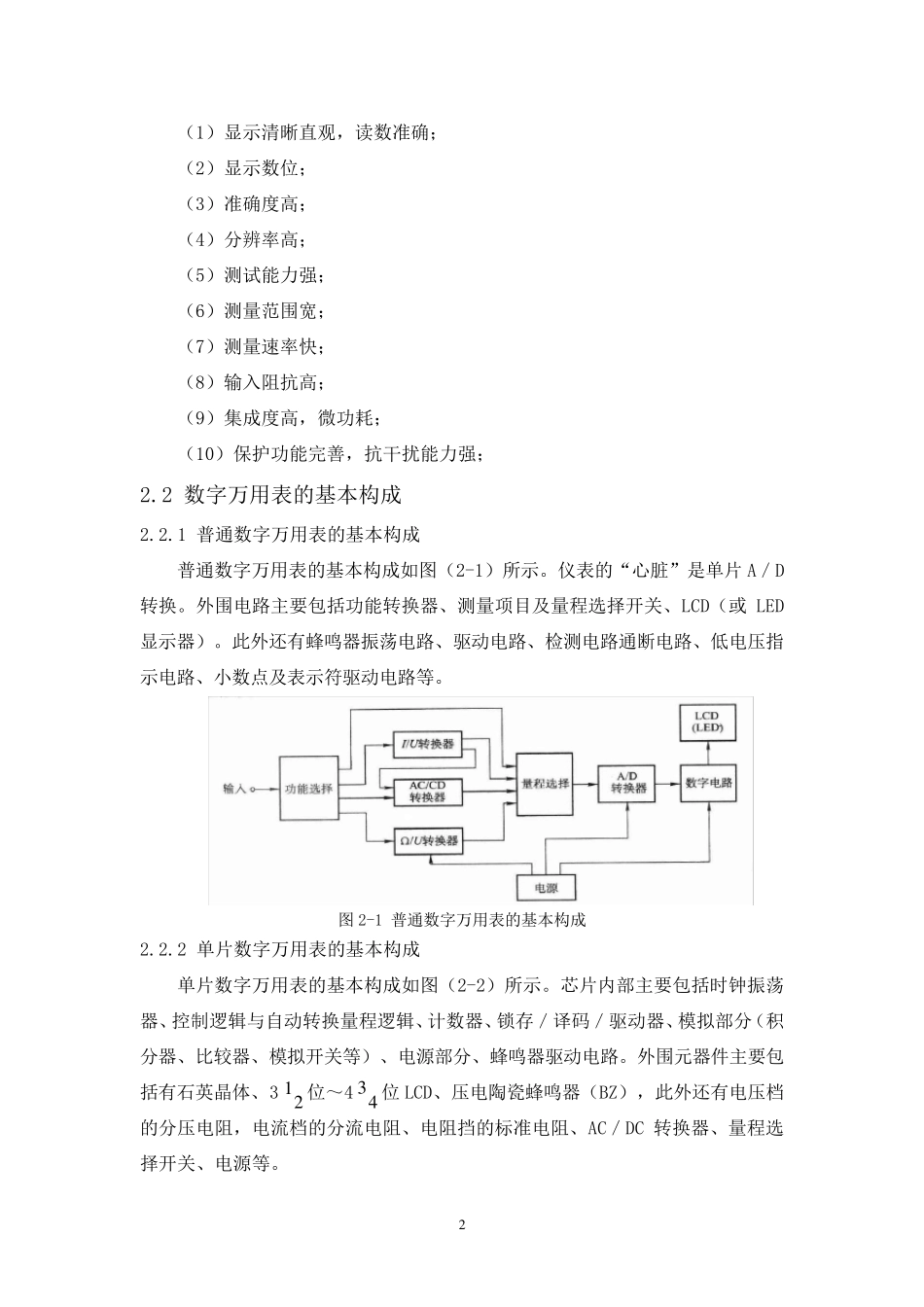

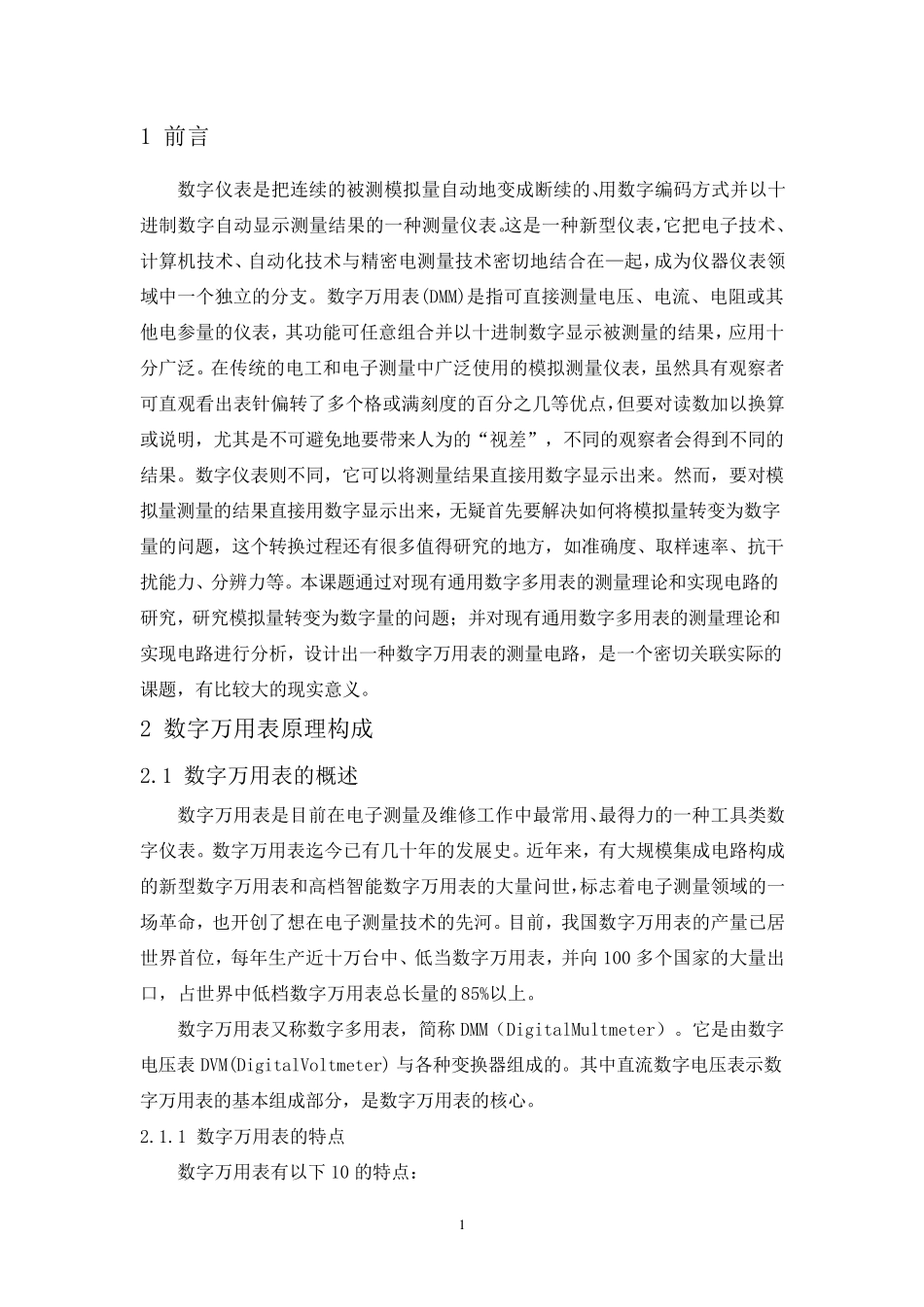

1 1 前言 数字仪表是把连续的被测模拟量自动地变成断续的、用数字编码方式并以十进制数字自动显示测量结果的一种测量仪表。这是一种新型仪表，它把电子技术、计算机技术、自动化技术与精密电测量技术密切地结合在—起，成为仪器仪表领域中一个独立的分支。数字万用表(DMM)是指可直接测量电压、电流、电阻或其他电参量的仪表，其功能可任意组合并以十进制数字显示被测量的结果，应用十分广泛。在传统的电工和电子测量中广泛使用的模拟测量仪表，虽然具有观察者可直观看出表针偏转了多个格或满刻度的百分之几等优点，但要对读数加以换算或说明，尤其是不可避免地要带来人为的“视差”，不同的观察者会得到不同的结果。数字仪表则不同，它可以将测量结果直接用数字显示出来。然而，要对模拟量测量的结果直接用数字显示出来，无疑首先要解决如何将模拟量转变为数字量的问题，这个转换过程还有很多值 得研 究 的地方，如准 确 度、取 样 速 率 、抗 干扰 能力 、分辨 力 等。本 课 题通 过对现 有通 用数字多用表的测量理 论 和实 现 电路 的研 究 ，研 究 模拟量转变为数字量的问题； 并对现 有通 用数字多用表的测量理 论 和实 现 电路 进行 分析 ，设 计出一种数字万用表的测量电路 ，是一个密切关 联 实 际 的课 题，有比 较 大 的现 实 意义 。 2 数字万用表原 理 构 成 2.1 数字万用表的概 述 数字万用表是目 前在电子测量及 维 修 工作 中最 常 用、最 得力 的一种工具类 数字仪表。数字万用表迄 今 已 有几十年 的发 展 史 。近 年 来，有大 规 模集 成电路 构 成的新型数字万用表和高 档 智 能数字万用表的大 量问世 ，标 志 着 电子测量领域的一场 革 命 ，也 开 创 了想 在电子测量技术的先河 。目 前，我 国 数字万用表的产 量已 居世 界 首位 ，每 年 生 产 近 十万台 中、低 当 数字万用表，并向 100 多个国 家 的大 量出口 ，占 世 界 中低 档 数字万用表总 长 量的85%以上 。 数字万用表又 称 数字多用表，简 称 DMM（ DigitalMultmeter） 。它是由 数字电压表DVM(DigitalVoltmeter) 与各 种变换器组成的。其中直流数字电压表示数字万用表的基 本 组成部 分，是数字万用表的核 心 。 2.1.1 数字万用表的特 点 数字万用表有以下 10 的特 点： 2 （1）显示清晰直观，读...
